SYJ-d120-200 2000 rpm Πάγκος Δοκιμών Ρουλεμάν για τη Μέτρηση των ρουλεμάν με εσωτερικές διαμέτρους 120-200mm

SYJ-d120-200 Bearing Test Bench Main Components

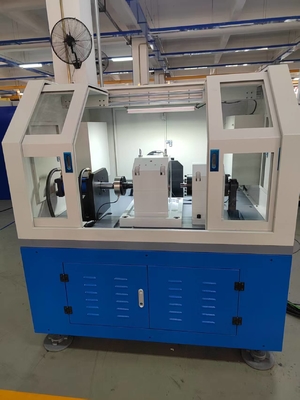

S   Το παγκάκι δοκιμών ρουλεμάν SYJ-d120-200 αποτελείται κυρίως από ένα κρεβάτι, ένα σώμα δοκιμής, ένα σύστημα κίνησης, ένα σύστημα φόρτωσης, ένα σύστημα λίπανσης, ένα σύστημα ψύξης αέρα, ένα ηλεκτρικό σύστημα ελέγχου και λογισμικό, όπως φαίνεται στο Σχήμα 1.

                                   Σχήμα 1 (Συνολική διαμόρφωση του παγκου δοκιμών ρουλεμάν σιδηροδρόμων)

1) Μάτριξ

Το Μάτριξ, που θεωρείται ως η βάση του παγκου δοκιμών ρουλεμάν σιδηροδρόμων, είναι κατασκευασμένο από όλκιμο σίδηρο, το οποίο μπορεί να εξασφαλίσει τη σταθερότητα του παγκου δοκιμών σε περιστροφή υψηλής ταχύτητας και λειτουργία μεγάλου φορτίου.

2) Σώμα παγκου δοκιμών

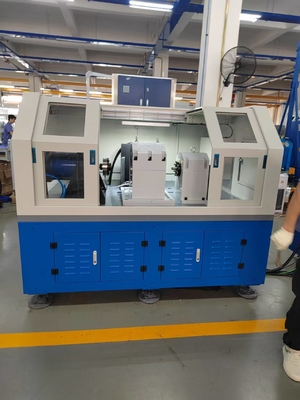

Το σώμα παγκου δοκιμών είναι το βασικό μέρος του παγκου δοκιμών ρουλεμάν σιδηροδρόμων και η δομή του είναι το κλειδί για την τεχνολογία του παγκου δοκιμών ρουλεμάν σιδηροδρόμων. Το σώμα παγκου δοκιμών αποτελείται από μια συσκευή φόρτωσης, ένα σύστημα άξονα δοκιμής, ένα ρουλεμάν δοκιμής, έναν μηχανισμό φόρτωσης κ.λπ.

Σχήμα 2

Εργαλεία δοκιμής ρουλεμάν

3) Σύστημα κίνησης

Ο κινητήρας κίνησης υιοθετεί έναν σερβοκινητήρα, ο οποίος υιοθετεί έλεγχο κλειστού βρόχου ταχύτητας. Ο κινητήρας μεταδίδει ταχύτητα και ροπή στον άξονα δοκιμής. Η ισχύς του κινητήρα είναι 37kW και η χαρακτηριστική καμπύλη του κινητήρα είναι η εξής.

Ικανοποιήστε τα χαρακτηριστικά της δοκιμής: Εύρος ταχύτητας ελέγχου κινητήρα 100～±2000 rpm.

Χαρακτηριστική καμπύλη σερβοκινητήρα

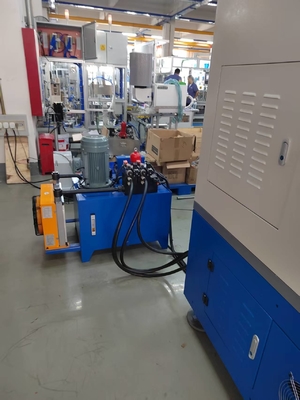

4) Σύστημα φόρτωσης

Το σύστημα φόρτωσης υιοθετεί μια υδραυλική λειτουργία κλειστού βρόχου σερβοβαλβίδας. Το υδραυλικό σύστημα φόρτωσης θα τοποθετηθεί έξω από το σώμα του παγκου δοκιμών, το οποίο είναι βολικό για συντήρηση και απαγωγή θερμότητας. Το υδραυλικό σύστημα φόρτωσης είναι ένα σημαντικό μέρος του ηλεκτρο-υδραυλικού συστήματος φόρτωσης σερβο κλειστού βρόχου.

5) Σύστημα λίπανσης

Το σύστημα λίπανσης είναι το σύστημα λίπανσης ρουλεμάν του εξοπλισμού. Για να πληρούνται οι απαιτήσεις λίπανσης για τα ρουλεμάν του εξοπλισμού, το σύστημα λίπανσης θα πρέπει να είναι εξοπλισμένο με αντλίες παροχής και επιστροφής λαδιού.

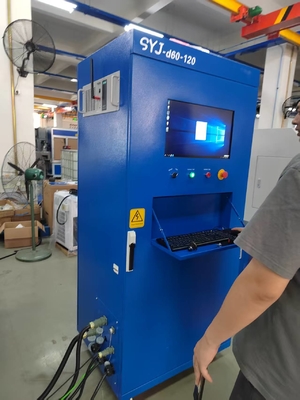

6) Σύστημα ελέγχου και ηλεκτρικά μέρη

Το σύστημα ελέγχου αποτελείται από προγραμματιζόμενο ελεγκτή Omron, προγραμματιζόμενο τερματικό ελέγχου, μονάδα κίνησης μετατροπής συχνότητας, διάφορους αισθητήρες (θερμοκρασία, ταχύτητα, πίεση, κραδασμοί) μονάδες απόκτησης, κινητήρες κ.λπ.

7) Σύστημα ψύξης αέρα

Ο ανεμιστήρας αξονικής ροής χρησιμοποιεί τον ανεμιστήρα αξονικής ροής εξαιρετικά χαμηλού θορύβου που παράγεται από την Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, με όγκο αέρα 15800 m3/h, ταχύτητα ανέμου 10m/s και ελεγχόμενη ταχύτητα παροχής αέρα.

SYJ-d120-200 2000 rpm Bearing Test Bench Technical Parameters

SYJ-d120-200 2000 rpm Bearing Test Bench Χαρακτηριστικά

1) Απαιτήσεις ισχύος: Η παροχή εισόδου είναι μονοφασική τριών καλωδίων AC220V±10% 50Hz.

2) Προστασία από διαρροή: προστασία από διαρροή τύπου ρεύματος, IΔn ≤30mA, χρόνος λειτουργίας ≤0,1s, χωρητικότητα 10A.

3) Κυβερνήτης: Εξοπλισμένο με κυβερνήτη κινητήρα ταχύτητας AC, για την παροχή ρυθμιζόμενης ισχύος στον κινητήρα.

4) Συλλέκτης δεδομένων: Ένας συλλέκτης δεδομένων είναι διαμορφωμένος για τη συλλογή πειραματικών δεδομένων.

5) Πειραματικός μηχανισμός: συμπεριλαμβανομένης της ονομαστικής διαμέτρου ρουλεμάν, του εύρους, του τύπου ρουλεμάν, της κινητής έδρας ρουλεμάν, της συσκευής ακτινικής φόρτωσης ρουλεμάν κ.λπ.

6) Αισθητήρες: Εξοπλισμένοι με πολλαπλούς αισθητήρες, συμπεριλαμβανομένου του αισθητήρα ακτινικού φορτίου ρουλεμάν, του συνολικού αισθητήρα ακτινικού φορτίου, του συνολικού αισθητήρα αξονικού φορτίου, του αισθητήρα αξονικού φορτίου αριστερού και δεξιού ρουλεμάν κ.λπ., για τη μέτρηση της απόδοσης του ρουλεμάν υπό διαφορετικά loads.

SYJ-d120-200 2000 rpm Bearing Test Bench Περιοχές εφαρμογής

1) Βιομηχανία κατασκευής ρουλεμάν: χρησιμοποιείται για την ανάπτυξη νέων προϊόντων, την επαλήθευση της διαδικασίας παραγωγής και την επιθεώρηση ποιότητας του εργοστασίου;

2) Αυτοκινητοβιομηχανία: δοκιμή βασικών εξαρτημάτων όπως ρουλεμάν πλήμνης τροχού και ρουλεμάν κιβωτίου ταχυτήτων;

3) Αεροδιαστημική: Δοκιμή εξαρτημάτων ακραίων συνθηκών λειτουργίας όπως ρουλεμάν κινητήρα και ρουλεμάν προσγείωσης;

4) Σιδηροδρομικές μεταφορές: Επαληθεύστε την απόδοση των ρουλεμάν τροχών και των ρουλεμάν κινητήρων έλξης για τρένα υψηλής ταχύτητας και μετρό;

5) Μηχανήματα κατασκευών: δοκιμή ρουλεμάν βαρέως φορτίου εκσκαφέων, γερανών και άλλου εξοπλισμού;

6) Βιομηχανία αιολικής ενέργειας: δοκιμή των ρουλεμάν κύριου άξονα και των ρουλεμάν εκτροπής ανεμογεννητριών;

7) Μηχανές ακριβείας: Επαληθεύστε τη σταθερότητα των ρουλεμάν ατράκτου υπό συνθήκες λειτουργίας υψηλής ταχύτητας και υψηλής ακρίβειας.

Εταιρικό Προφίλ

Η Seelong Intelligent Technology (Luoyang) Co., Ltd. είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στη μέτρηση, τον έλεγχο, το σχεδιασμό, την κατασκευή και τις υπηρεσίες πωλήσεων εξοπλισμού για συστήματα μηχανικής ισχύος σε διάφορους τομείς όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και η νέα ενέργεια. Η εταιρεία βρίσκεται στην όμορφη πόλη παιώνιας του Luoyang.

Η Seelong ειδικεύεται στην έρευνα και ανάπτυξη, την παραγωγή και την εξυπηρέτηση εξοπλισμού δοκιμών για νέους κινητήρες ενέργειας, υβριδικά συστήματα ισχύος, κινητήρες, κιβώτια ταχυτήτων και πολλά άλλα. Τα κύρια προϊόντα μας περιλαμβάνουν ηλεκτρικά δυναμόμετρα, συστήματα μέτρησης και ελέγχου, τροφοδοτικά DC και συστήματα εγγύησης συνθηκών εργασίας. Η Seelong διαθέτει ένα πλήρες σύστημα πωλήσεων και εξυπηρέτησης, τηρώντας την επιχειρηματική φιλοσοφία του p rovid ing f ine q uality s ervices for s urviv al and k eep ing on r enovation for development, and providing users with various types of power engineering measurement and control solutions in various fields.

Η προηγμένη φιλοσοφία σχεδιασμού και η πλούσια εμπειρία της Seelong στον κλάδο δίνουν στην εταιρεία ένα τεχνολογικό Πλεονεκτήματα μπροστά από τους ανταγωνιστές στον ίδιο κλάδο και τα προϊόντα της εταιρείας μπορούν να καλύψουν καλύτερα την πραγματική ζήτηση της αγοράς. Η Seelong είναι γενναία στην καινοτομία. Ενώ εκτιμά τις δικές της τεχνολογικές ανακαλύψεις και την ανάπτυξη, έχει δημιουργήσει μακροχρόνιες και εις βάθος σχέσεις συνεργασίας με πολλαπλά εγχώρια ερευνητικά ιδρύματα όπως το Πανεπιστήμιο Tsinghua και το Πανεπιστήμιο Shandong. Έχει περάσει την πιστοποίηση CE, την πιστοποίηση συστήματος ποιότητας ISO9001, την πιστοποίηση επιχείρησης επιπέδου AAA, έχει λάβει περισσότερα από δέκα διπλώματα ευρεσιτεχνίας εφεύρεσης και δύο πνευματικά δικαιώματα λογισμικού. Έχει παράσχει επαγγελματικό εξοπλισμό και υπηρεσίες σε περισσότερους από εκατό χρήστες τόσο εγχώρια όσο και διεθνώς, Η επιχείρηση έχει κερδίσει την εμπιστοσύνη εγχώριων και ξένων πελατών με τα οικονομικά αποδοτικά προϊόντα και τις υψηλής ποιότητας υπηρεσίες της και έχει δημιουργήσει μια μακροχρόνια στρατηγική εταιρική σχέση win-win.

Όλοι οι υπάλληλοι της Seelong Intelligent Technology (Luoyang) Co., Ltd. καλωσορίζουν θερμά την ειλικρινή συνεργασία από εγχώριους και ξένους πελάτες και συνεργάζονται για το μέλλον και την κοινή ανάπτυξη.
