SYJ-d60-120 5000 rpm Bearing Test Bench Περιγραφή προϊόντος
Ένα μικρό παγκάκι δοκιμών ρουλεμάν υψηλής ταχύτητας χρησιμοποιείται για τη δοκιμή ρουλεμάν σε υψηλές θερμοκρασίες (θερμοκρασία δωματίου) και υψηλές ταχύτητες. Αυτή η μηχανή δοκιμών έχει δύο τρόπους ελέγχου: χειροκίνητο και αυτόματο έλεγχο προγραμματισμένο από υπολογιστή. Σύμφωνα με τον τρόπο αυτόματου ελέγχου του υπολογιστή, η μηχανή δοκιμών μπορεί να διεξάγει δοκιμές υψηλής ταχύτητας σε ρουλεμάν σύμφωνα με το καθορισμένο φάσμα φορτίου. Ο υπολογιστής συλλέγει και αποθηκεύει αυτόματα δεδομένα δοκιμών και μπορεί να καθορίσει αυτόματα την αστοχία των ρουλεμάν και να σταματήσει τη μηχανή με βάση τις καθορισμένες παραμέτρους αστοχίας.
Το παγκάκι δοκιμών ρουλεμάν αποτελείται από τον ακόλουθο εξοπλισμό: Σύστημα κλίνης μηχανής, Μονάδα κίνησης σερβοκινητήρα, Σύστημα φόρτωσης δοκιμών, Σύστημα κυκλοφορίας λιπαντικού λαδιού ρουλεμάν, Εργαλεία δοκιμών και Ηλεκτρικά και συστήματα ελέγχου.
SYJ-d60-120 Βασικά εξαρτήματα παγκου δοκιμών ρουλεμάν
S Η μηχανή δοκιμής ζωής ρουλεμάν SYJ-d60-120 αποτελείται κυρίως από μια βάση, ένα σώμα δοκιμής, ένα σύστημα κίνησης, ένα σύστημα φόρτωσης, ένα σύστημα λίπανσης, ένα σύστημα ψύξης αέρα σύστημα, ένα ηλεκτρικό σύστημα ελέγχου και λογισμικό, όπως φαίνεται στο Σχήμα 1.

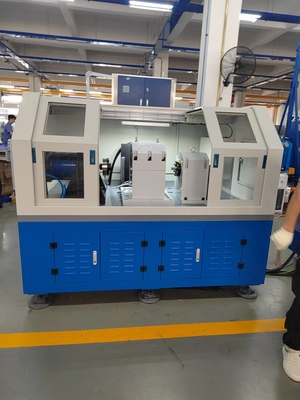

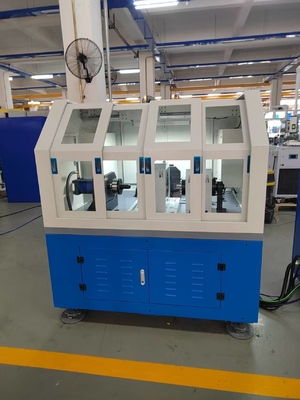

Σχήμα 1 (Συνολική διαμόρφωση του παγκου δοκιμών ρουλεμάν σιδηροδρόμων)
1) Μήτρα
Το Μήτρα, θεωρείται ως η βάση του παγκου δοκιμών ρουλεμάν σιδηροδρόμων, είναι κατασκευασμένη από όλκιμο σίδηρο, ο οποίος μπορεί να εξασφαλίσει τη σταθερότητα του παγκου δοκιμών σε περιστροφή υψηλής ταχύτητας και λειτουργία μεγάλου φορτίου.

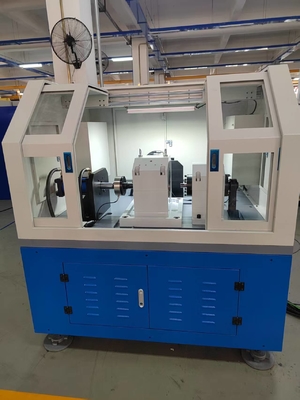

2) Σώμα παγκου δοκιμών
Το σώμα παγκου δοκιμών είναι το βασικό μέρος του παγκου δοκιμών ρουλεμάν σιδηροδρόμων και η δομή του είναι το κλειδί για την τεχνολογία του παγκου δοκιμών ρουλεμάν σιδηροδρόμων. Το σώμα παγκου δοκιμών αποτελείται από μια συσκευή φόρτωσης, ένα σύστημα άξονα δοκιμής, ένα ρουλεμάν δοκιμής, έναν μηχανισμό φόρτωσης κ.λπ.
Σχήμα 2
Εργαλεία δοκιμής ρουλεμάν
3) Σύστημα κίνησης
Ο κινητήρας κίνησης υιοθετεί έναν σερβοκινητήρα, ο οποίος υιοθετεί έλεγχο κλειστού βρόχου ταχύτητας. Ο κινητήρας μεταδίδει ταχύτητα και ροπή στον άξονα δοκιμής. Η ισχύς του κινητήρα είναι 37kW και η χαρακτηριστική καμπύλη του κινητήρα είναι η εξής.
Ικανοποιήστε τα χαρακτηριστικά της δοκιμής: Εύρος ταχύτητας ελέγχου κινητήρα 100～±2000 rpm.
Χαρακτηριστική καμπύλη σερβοκινητήρα

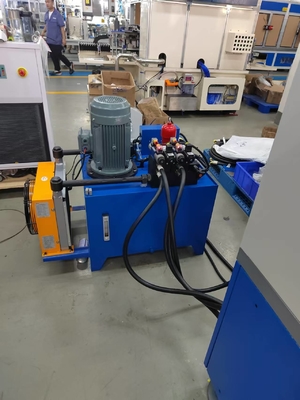

4) Σύστημα φόρτωσης
Το σύστημα φόρτωσης υιοθετεί μια υδραυλική λειτουργία κλειστού βρόχου σερβοβαλβίδας. Το υδραυλικό σύστημα φόρτωσης θα τοποθετηθεί έξω από το σώμα του παγκου δοκιμών, το οποίο είναι βολικό για συντήρηση και απαγωγή θερμότητας. Το υδραυλικό σύστημα φόρτωσης είναι ένα σημαντικό μέρος του ηλεκτρο-υδραυλικού συστήματος φόρτωσης σερβο κλειστού βρόχου.
5) Σύστημα λίπανσης
Το σύστημα λίπανσης είναι το σύστημα λίπανσης ρουλεμάν του εξοπλισμού. Για να ικανοποιηθούν οι απαιτήσεις λίπανσης για τα ρουλεμάν του εξοπλισμού, το σύστημα λίπανσης θα πρέπει να είναι εξοπλισμένο με αντλίες παροχής και επιστροφής λαδιού.

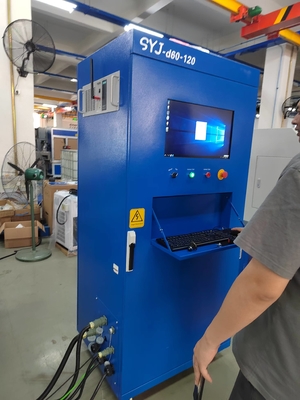

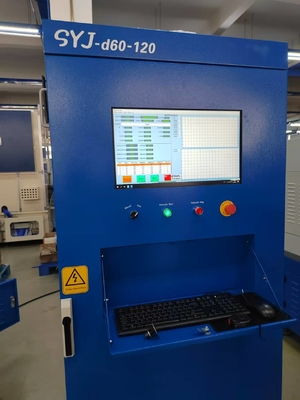

6) Σύστημα ελέγχου και ηλεκτρικά μέρη
Το σύστημα ελέγχου αποτελείται από προγραμματιζόμενο ελεγκτή Omron, τερματικό προγραμματιζόμενου ελέγχου, μονάδα κίνησης μετατροπής συχνότητας, διάφορους αισθητήρες (θερμοκρασία, ταχύτητα, πίεση, δόνηση) μονάδες απόκτησης, κινητήρες κ.λπ.
7) Σύστημα ψύξης αέρα
Ο αξονικός ανεμιστήρας χρησιμοποιεί τον αξονικό ανεμιστήρα εξαιρετικά χαμηλού θορύβου που παράγεται από την Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, με όγκο αέρα 15800 m3/h, ταχύτητα ανέμου 10m/s και ελεγχόμενη ταχύτητα παροχής αέρα.
SYJ-d60-120 5000 rpm Bearing Test Bench Τεχνικές παράμετροι
| Τεχνικοί δείκτες |
Τιμές |
| Εσωτερική διάμετρος του ρουλεμάν δοκιμής |
φ60 mm - φ120 mm |
| Μέγιστο αξονικό φορτίο δοκιμής |
0-200 kN, ακρίβεια ±3% (κάθε σετ ρουλεμάν μπορεί να φορτωθεί σύμφωνα με τα χιλιόμετρα) |
| Μέγιστο ακτινικό φορτίο δοκιμής |
0-300 kN, ακρίβεια ±3% (κάθε σετ ρουλεμάν, στατική φόρτωση, το φορτίο είναι ρυθμιζόμενο) |
| Μέγιστη ταχύτητα |
0-5000 r/min (η ταχύτητα είναι ρυθμιζόμενη), έλεγχος κλειστού βρόχου, ακρίβεια ελέγχου ±2% |
| Λειτουργία φόρτωσης |
Αυτόματη ή χειροκίνητη λειτουργία ρύθμισης, προ-προγραμματισμένη λειτουργία φάσματος φορτίου, λειτουργία ταχύτητας |
| Βοηθητικά ρουλεμάν |
Εξαναγκασμένη λίπανση με λεπτό λάδι |
SYJ-d60-120 5000 rpm Bearing Test Bench Χαρακτηριστικά
1) Απαιτήσεις ισχύος: Η παροχή εισόδου είναι μονοφασική τριών καλωδίων AC220V±10% 50Hz.
2) Προστασία διαρροής: προστασία διαρροής τύπου ρεύματος, IΔn ≤30mA, χρόνος λειτουργίας ≤0,1s, χωρητικότητα 10A.
3) Κυβερνήτης: Εξοπλισμένο με κυβερνήτη κινητήρα ταχύτητας AC, για την παροχή ρυθμιζόμενης ισχύος στον κινητήρα.
4) Συλλέκτης δεδομένων: Ένας συλλέκτης δεδομένων είναι διαμορφωμένος για τη συλλογή πειραματικών δεδομένων.
5) Πειραματικός μηχανισμός: συμπεριλαμβανομένης της ονομαστικής διαμέτρου ρουλεμάν κύλισης, του εύρους, τύπου ρουλεμάν κύλισης, κινητού καθίσματος ρουλεμάν κύλισης, συσκευής ακτινικής φόρτωσης ρουλεμάν κύλισης κ.λπ.
6) Αισθητήρες: Εξοπλισμένοι με πολλούς αισθητήρες, συμπεριλαμβανομένου του αισθητήρα ακτινικού φορτίου ρουλεμάν κύλισης, του συνολικού αισθητήρα ακτινικού φορτίου, του συνολικού αισθητήρα αξονικού φορτίου, του αισθητήρα αξονικού φορτίου αριστερού και δεξιού ρουλεμάν κύλισης κ.λπ., για τη μέτρηση της απόδοσης του ρουλεμάν υπό διαφορετικές loads.
SYJ-d60-120 5000 rpm Bearing Test Bench Περιοχές εφαρμογής
Καλύπτει την κατασκευή ρουλεμάν και βιομηχανίες με υψηλές απαιτήσεις για την αξιοπιστία των ρουλεμάν: παραγωγή ρουλεμάν (Ε&Α, ποιοτικός έλεγχος), αυτοκίνητα (ρουλεμάν πλήμνης/κιβωτίου ταχυτήτων), αεροδιαστημική (ρουλεμάν κινητήρα), σιδηροδρομικές μεταφορές (ρουλεμάν τροχών), μηχανήματα κατασκευών (ρουλεμάν βαρέως φορτίου), αιολική ενέργεια (ρουλεμάν ατράκτου), μηχανήματα ακριβείας (ρουλεμάν ατράκτου) κ.λπ.
