Ο πάγκος δοκιμών ρουλεμάν αποτελείται από τα ακόλουθα εξοπλισμούς: Σύστημα Κλίνης Μηχανής, Μονάδα Κίνησης Σερβοκινητήρα, Σύστημα Φόρτισης Δοκιμών, Σύστημα Κυκλοφορίας Λιπαντικού Λαδιού Ρουλεμάν, Εργαλεία Δοκιμών και Ηλεκτρικά και Συστήματα Ελέγχου.
2) Προστασία διαρροής: προστασία διαρροής τύπου ρεύματος, IΔn ≤30mA, χρόνος λειτουργίας ≤0,1s, χωρητικότητα 10A.
3) Κυβερνήτης: Εξοπλισμένο με κυβερνήτη κινητήρα AC, για την παροχή ρυθμιζόμενης ισχύος στον κινητήρα.
4) Συλλέκτης δεδομένων: Ένας συλλέκτης δεδομένων είναι διαμορφωμένος για τη συλλογή πειραματικών δεδομένων.
5) Πειραματικός μηχανισμός: συμπεριλαμβανομένων ονομαστικής διαμέτρου ρουλεμάν κύλισης, εύρους, τύπου ρουλεμάν κύλισης, κινητού καθίσματος ρουλεμάν κύλισης, συσκευής ακτινικής φόρτισης ρουλεμάν κύλισης κ.λπ.
6) Αισθητήρες: Εξοπλισμένοι με πολλαπλούς αισθητήρες, συμπεριλαμβανομένου του αισθητήρα ακτινικού φορτίου ρουλεμάν κύλισης, του συνολικού αισθητήρα ακτινικού φορτίου, του συνολικού αισθητήρα αξονικού φορτίου, του αισθητήρα αξονικού φορτίου αριστερού και δεξιού ρουλεμάν κύλισης κ.λπ., για τη μέτρηση της απόδοσης των ρουλεμάν υπό διαφορετικά φορτία.
SYJ-d20-60 10000 rpm Τεχνικές παράμετροι πάγκου δοκιμών ρουλεμάν
| Τεχνικοί Δείκτες |
Τιμές |
| Αριθμός των ρουλεμάν που δοκιμάζονται ταυτόχρονα |
2 |
| Εσωτερική διάμετρος του ρουλεμάν δοκιμής |
φ20 mm-φ60 mm |
| Εξωτερική διάμετρος του ρουλεμάν δοκιμής |
φ100 mm-φ150 mm |
| Μέγιστο αξονικό φορτίο δοκιμής |
0-50 kN, ακρίβεια ±3% (κάθε σετ ρουλεμάν μπορεί να φορτωθεί σύμφωνα με τα χιλιόμετρα) |
| Μέγιστο ακτινικό φορτίο δοκιμής |
0 -100 kN, ακρίβεια ±3% (κάθε σετ ρουλεμάν, στατική φόρτιση, το φορτίο είναι ρυθμιζόμενο) |
| Μέγιστη ταχύτητα |
100-10000 r/min (η ταχύτητα είναι ρυθμιζόμενη), έλεγχος κλειστού βρόχου, ακρίβεια ελέγχου ±2% |
| Λειτουργία φόρτισης |
Λειτουργία αυτόματης ή χειροκίνητης ρύθμισης, λειτουργία προ-προγραμματισμένου φάσματος φορτίου, λειτουργία ταχύτητας |
| Βοηθητικά ρουλεμάν |
Εξαναγκασμένη λίπανση με λεπτό λάδι
|
SYJ-d20-60 10000 rpm Κύρια εξαρτήματα πάγκου δοκιμών ρουλεμάν

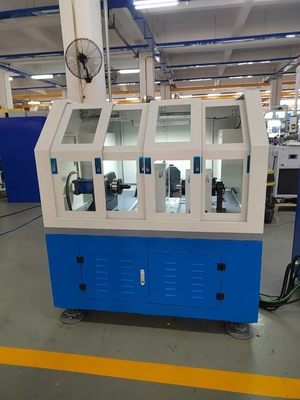

Η μηχανή δοκιμής ζωής ρουλεμάν SYJ-d20-60 αποτελείται κυρίως από μια βάση, ένα σώμα δοκιμής, ένα σύστημα κίνησης, ένα σύστημα φόρτισης, ένα σύστημα λίπανσης, ένα σύστημα ψύξης αέρα, ένα ηλεκτρικό σύστημα ελέγχου και λογισμικό, όπως φαίνεται στο Σχήμα 1.
Σχήμα 1 (Συνολική διαμόρφωση του πάγκου δοκιμών ρουλεμάν σιδηροδρόμων)
1) Μήτρα
Το Μήτρα, θεωρείται ως η βάση του πάγκου δοκιμών ρουλεμάν σιδηροδρόμων, είναι κατασκευασμένη από όλκιμο σίδηρο, ο οποίος μπορεί να εξασφαλίσει τη σταθερότητα του πάγκου δοκιμών σε περιστροφή υψηλής ταχύτητας και λειτουργία μεγάλου φορτίου.
2) Σώμα πάγκου δοκιμών
Το σώμα πάγκου δοκιμών είναι το βασικό μέρος του πάγκου δοκιμών ρουλεμάν σιδηροδρόμων και η δομή του είναι το κλειδί για την τεχνολογία του πάγκου δοκιμών ρουλεμάν σιδηροδρόμων. Το σώμα πάγκου δοκιμών αποτελείται από μια συσκευή φόρτισης, ένα σύστημα άξονα δοκιμής, ένα ρουλεμάν δοκιμής, έναν μηχανισμό φόρτισης κ.λπ.
Σχήμα 2
Εργαλεία ρουλεμάν δοκιμής
3) Σύστημα κίνησης
Ο κινητήρας κίνησης υιοθετεί έναν σερβοκινητήρα, ο οποίος υιοθετεί έλεγχο κλειστού βρόχου ταχύτητας. Ο κινητήρας μεταδίδει ταχύτητα και ροπή στον άξονα δοκιμής. Η ισχύς του κινητήρα είναι 37kW και η χαρακτηριστική καμπύλη του κινητήρα είναι η εξής.
Ικανοποιεί τα χαρακτηριστικά της δοκιμής: Εύρος ταχύτητας ελέγχου κινητήρα 100～±2000 rpm.
Χαρακτηριστική καμπύλη σερβοκινητήρα

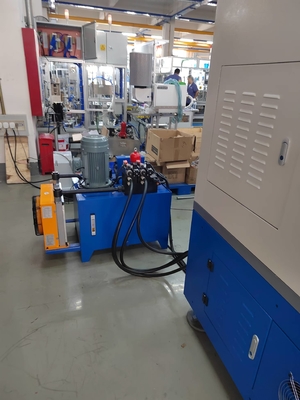

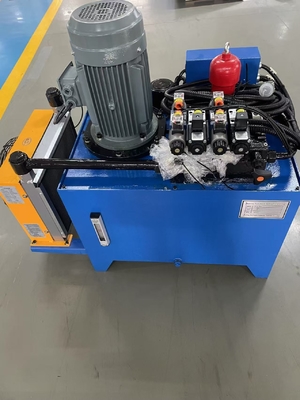

4) Σύστημα φόρτισης
Το σύστημα φόρτισης υιοθετεί μια υδραυλική λειτουργία κλειστού βρόχου σερβοβαλβίδας. Το υδραυλικό σύστημα φόρτισης θα τοποθετηθεί έξω από το σώμα του πάγκου δοκιμών, το οποίο είναι βολικό για συντήρηση και απαγωγή θερμότητας. Το υδραυλικό σύστημα φόρτισης είναι ένα σημαντικό μέρος του ηλεκτρο-υδραυλικού συστήματος φόρτισης σερβοκλειστού βρόχου.
5) Σύστημα λίπανσης
Το σύστημα λίπανσης είναι το σύστημα λίπανσης ρουλεμάν του εξοπλισμού. Για να ικανοποιηθούν οι απαιτήσεις λίπανσης για τα ρουλεμάν του εξοπλισμού, το σύστημα λίπανσης θα πρέπει να είναι εξοπλισμένο με αντλίες παροχής και επιστροφής λαδιού.

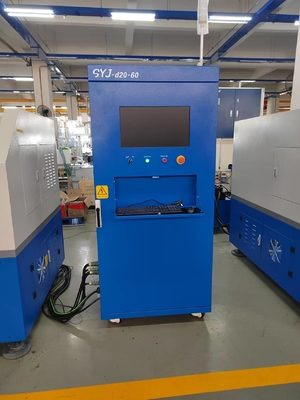

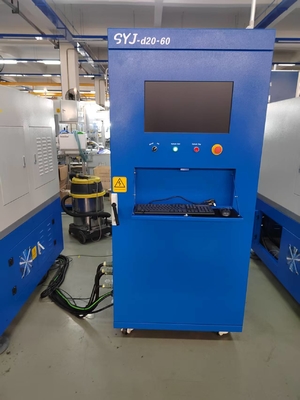

6) Σύστημα ελέγχου και ηλεκτρικά μέρη
Το σύστημα ελέγχου αποτελείται από προγραμματιζόμενο ελεγκτή Omron, προγραμματιζόμενο τερματικό ελέγχου, μονάδα κίνησης μετατροπής συχνότητας, διάφορους αισθητήρες (θερμοκρασία, ταχύτητα, πίεση, δόνηση) μονάδες απόκτησης, κινητήρες κ.λπ.
7) Σύστημα ψύξης αέρα
Ο ανεμιστήρας αξονικής ροής χρησιμοποιεί τον ανεμιστήρα αξονικής ροής εξαιρετικά χαμηλού θορύβου που παράγεται από την Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, με όγκο αέρα 15800 m3/h, ταχύτητα ανέμου 10m/s και ελεγχόμενη ταχύτητα παροχής αέρα.
SYJ-d20-60 10000 rpm Πάγκος Δοκιμών Ρουλεμάν Περιοχές εφαρμογής
Καλύπτει την κατασκευή ρουλεμάν και βιομηχανίες με υψηλές απαιτήσεις για την αξιοπιστία των ρουλεμάν: παραγωγή ρουλεμάν (Έρευνα και Ανάπτυξη, ποιοτικός έλεγχος), αυτοκίνητα (ρουλεμάν πλήμνης/κιβωτίου ταχυτήτων), αεροδιαστημική (ρουλεμάν κινητήρα), σιδηροδρομικές μεταφορές (ρουλεμάν τροχών), μηχανήματα κατασκευών (ρουλεμάν βαρέως φορτίου), αιολική ενέργεια (ρουλεμάν άξονα), μηχανές ακριβείας (ρουλεμάν άξονα) κ.λπ.
