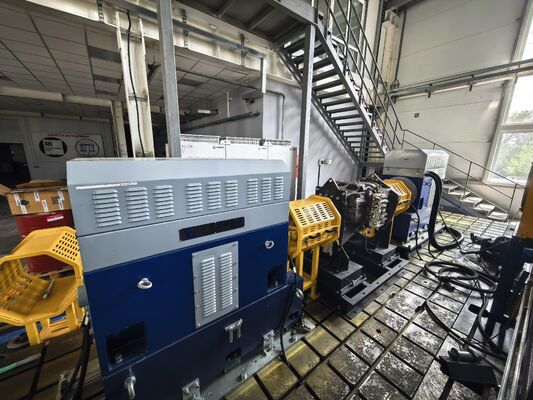

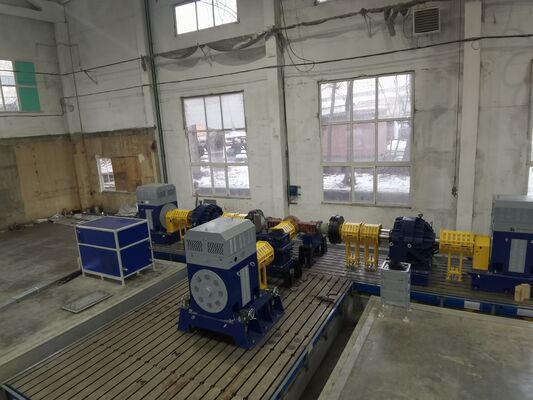

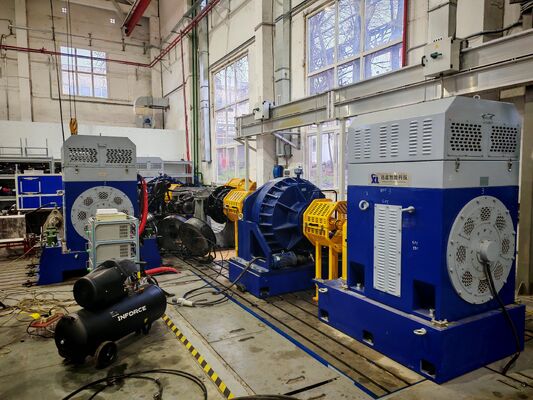

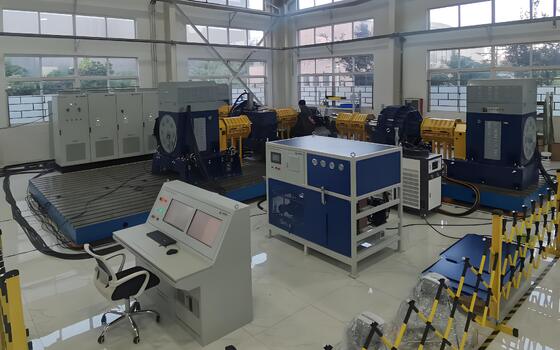

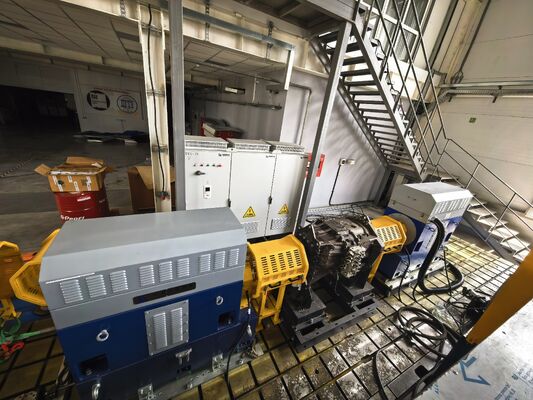

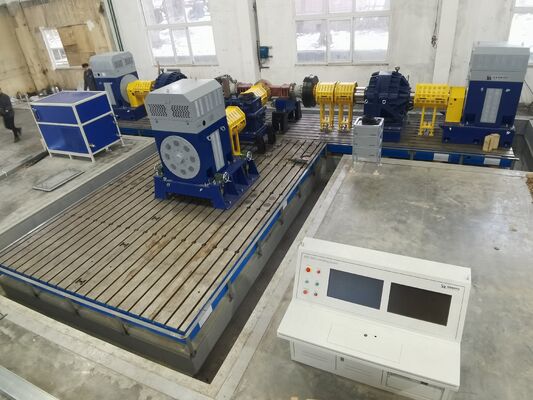

SSCD500-1500/3800 Σύστημα εξέτασης δυναμομέτρου τύπου μεταφοράς
1. SSCD500-1500/3800 Τύπος μετάδοσης Δυναμόμετρος Δοκιμαστικό πάγκο
Το σύστημα δοκιμής βίντεο δυναμομέτρου τύπου μεταφοράς SSCD500-1500/3800 είναι μια επαγγελματική ολοκληρωμένη πλατφόρμα δοκιμών σχεδιασμένη για:μετάδοσηs των κατασκευαστικών μηχανών κλάσης 500 kW, βαρέων επαγγελματικών οχημάτων και ειδικών οχημάτωνΤο σύστημα ενσωματώνει βασικά εξαρτήματα όπως το δυναμομέτρο κίνησης, το δυναμομέτρο φορτίου, το κιβώτιο ταχυτήτων, τον αισθητήρα ροπής υψηλής ακρίβειας, το σύστημα μετατροπέα μεταβλητής συχνότητας,έξυπνη μονάδα μέτρησης και ελέγχου, μοντέλο λήψης δεδομένων πολλαπλών καναλιών, σύστημα ψύξης και λίπανσης, και μπορεί να ολοκληρώσει δοκιμές πλήρους σεναρίου, όπως βαθμονόμηση της απόδοσης μετάδοσης, ανίχνευση της απόδοσης μετάδοσης,δοκιμή αντοχής κατά της κόπωσης, επαλήθευση αξιοπιστίας κλπ. Παρέχει υποστήριξη δοκιμών σε πάγκο υψηλής ακρίβειας και υψηλής σταθερότητας για τον σχεδιασμό έρευνας και ανάπτυξης,Επιθεώρηση ποιότητας παραγωγής και έγκριση τύπου βαρέων συστημάτων μεταφοράς.
2. SSCD500-1500/3800 Τύπος μετάδοσης Δυναμόμετρος Δοκιμαστικό πάγκο Περιγραφή του βασικού στοιχείου του συστήματος
| Ονομασία του συστατικού |
ΚέντροΤεχνικόΠΑραμέτρα |
Ετικέτα |
| Δυναμόμετρος κίνησης SSCD500-1500/3800 |
Ονομαστική ισχύς 500kW; Ονομαστική ροπή 3183Nm; Ονομαστική ταχύτητα 1800rpm, μέγιστη ταχύτητα 3800rpm; Υποστηρίζει σταθερή ροπή, σταθερή ταχύτητα, σταθερή ισχύ κλειστού κυκλώματος ελέγχου. Δυναμικός χρόνος απόκρισης ≤10ms |
Σίλονγκ |
| Δυναμόμετρο φορτίου SSCD500-1500/3800 |
Ονομαστική ισχύς 500kW· ονομαστική ροπή 3183Nm· ονομαστική ταχύτητα 1800rpm, μέγιστη ταχύτητα 3800rpm· ακρίβεια ελέγχου ροπής ≤± 0,05%FS· θερμική διάχυση του κύκλου ψύξης με νερό |
Σίλονγκ |
| Κουτί ταχυτήτων |
Ποσοστό μείωσης 1:3.0· ονομαστική ροπή εξόδου ≥9000Nm· ταχύτητα εισόδου 1800rpm, ταχύτητα εξόδου 600rpm· δομή οδήγησης επιφάνειας σκληρού δοντιού τριών σταδίων· λιπαντική πίεση με εξαναγκασμό· υψηλή ακρίβεια κοαξιότητας· θόρυβος λειτουργίας ≤75dB |
Σίλονγκ |
| Φλάντζης ροπής υψηλής ακρίβειας |
Περιοχή 0-6000 Nm /0-10000 Nm προαιρετική· Ακρίβεια μέτρησης 0,05%FS· Ανάλυση περιστροφικής ταχύτητας 0,1rpm· Ταχύτητα δυναμικής απόκρισης ≤1ms |
HBM |
| Σύστημα μετατροπέα μεταβλητής συχνότητας |
Η σειρά ABB ACS880, εισροής τριστάσης AC380V-480V. Συχνολογία λειτουργίας 50-60Hz. Χρησιμοποιεί τεχνολογία ελέγχου άμεσης ροπής. Διαθέτει πολλαπλές προστασίες ασφαλείας από υπερστροφή,υπερτάσεις και υπερθέρμανση |
ABB |
| XLP-2000 Ευφυές σύστημα μέτρησης και ελέγχου |
Εξοπλισμένο με βιομηχανικό υπολογιστή IPC710, επεξεργαστή I7, μνήμη 32G, μονάδα στερεών στοιχείων 1T. Εξοπλισμένο με ειδικό λογισμικό μέτρησης και ελέγχου.Υποστήριξη προσαρμοσμένης επεξεργασίας συνθηκών εργασίας και αυτόματης έκδοσης αναφορών |
Σίλονγκ |
| Σύστημα συλλογής δεδομένων |
Ενσωματωμένες ενότητες λήψης θερμοκρασίας, δονήσεων και θορύβου. Περιοχή μέτρησης θερμοκρασίας -40 έως 200 °C, ακρίβεια ±0,5 °C. Περιοχή λήψης δονήσεων: 10Hz-10kHz |
Σίλονγκ |
| Ρυθμίσιμη βάση στερέωσης |
Περιοχή ρύθμισης ύψους κέντρου 250-650 mm. Δυνατότητα ονομαστικού φορτίου ≥1500 kg. επίπεδα εγκατάστασης ≤0,02 mm/m |
Σίλονγκ |
| Πλάκα χυτοσίδηρου υψηλής ακαμψίας |
Υλικό HT300, αντοχή σε έμφαση ≥ 350MPa, δομή απορροφίας κρανίων μελιού, σφάλμα επίπεδης διάστασης ≤ 0,02 mm/m |
Σίλονγκ |
| Σύνδεσμοι υψηλού φορτίου |
Μέγιστη συμβατή ταχύτητα ≥6000 στροφές/λεπτο λεπτό· ονομαστική ροπή ≥10 000 Nm· σχεδιασμός ελαστικού αποσβεστήρα· ανθεκτικό στην φθορά και αντιβροχίο υλικό |
Σίλονγκ |
| Προστατευτική κάλυψη ασφαλείας |
Πλήρως κλειστή προστατευτική δομή. Διασύνδεση με τον εξοπλισμό για την αυτόματη διακοπή λειτουργίας. Ενσωματωμένα υλικά απορρόφησης ήχου και μείωσης θορύβου |
Σίλονγκ |
| Βιομηχανικός ψυκτικός μηχανισμός |
Δυνατότητα ψύξης συστήματος 500 kW; Ακριβότητα ελέγχου θερμοκρασίας ±2 °C. Δύο κυκλώματα ψύξης, συμβατά με το δυναμομέτρο και το κιβώτιο ταχυτήτων υπό δοκιμή αντίστοιχα |
Σίλονγκ |
| Αυτοματοποιημένο σταθμό λιπαντικού |
Πίεση τροφοδοσίας 0,3-0,6MPa, ρυθμιζόμενη ροή, έλεγχος θερμοκρασίας πετρελαίου 30-60 °C, ενσωματωμένη λειτουργία φιλτραρίσματος πετρελαίου και συναγερμού επιπέδου πετρελαίου |
Σίλονγκ |
3. SSCD500-1500/3800 500kW Ηλεκτρικό δυναμόμετρο Τεχνικές παραμέτρους
| Κατηγορίες παραμέτρων |
Τεχνικοί δείκτες |
| Ονομαστική ισχύς του δυναμομέτρου κίνησης |
500 kW |
| Ονομαστική ροπή δυναμομέτρου κίνησης |
3183Nm |
| Ονομαστική ταχύτητα του δυναμομέτρου κίνησης |
1800 στροφές ανά λεπτό |
| Αναλογία κιβωτίου ταχυτήτων |
1:3.0 |
| Μέγιστη ροπή εξόδου |
≥9000Nm |
| Ονομαστική ταχύτητα εξόδου |
600 στροφές ανά λεπτό |
| Ακριβότητα ελέγχου ροπής του δυναμομέτρου φορτίου |
0.05% FS |
| Πεδίο ροπής φλάντζης |
0-10000Nm |
| Ακριβότητα μέτρησης φλάντζης ροπής |
00,05% FS |
| Η τάση εισόδου του συστήματος μετατροπέα μεταβλητής συχνότητας |
Τριφογενής AC380V-480V |
| Πεδίο ρύθμισης κεντρικού ύψους της βάσης τοποθέτησης |
250-650 χιλιοστά |
| Ονομαστικό φορτίο στη βάση τοποθέτησης |
≥ 1500kg |
| Υλικό πλάκας από χυτοσίδηρο |
HT300 |
4.SSCD500-1500/3800 Τύπος μετάδοσης Δυναμομετρητής Δοκιμαστικού Τάγματος Κεντρικά πλεονεκτήματα
1) Μεγάλη ισχύς ροπής για δοκιμές σε βαριές συνθήκες
Εξοπλισμένο με διπλό δυναμόμετρο κίνησης και φορτίου 500 kW, συνδυασμένο με 1:3.0 κιβώτιο ταχυτήτων, η ροπή εξόδου του συστήματος υπερβαίνει τα 9000Nm, ανταποκρίνεται απόλυτα στις απαιτήσεις δοκιμής υψηλής ροπής χαμηλών ταχυτήτων των κιβωτίων ταχυτήτων για μηχανήματα κατασκευής, βαρέα φορτηγά,και οχήματα εξόρυξης εκτός δρόμου.
2) Μετρήσεις υψηλής ακρίβειας εξασφαλίζουν αξιόπιστα δεδομένα δοκιμής
Με εισαγόμενες φλάντζες ροπής υψηλής ακρίβειας HBM, ακρίβεια μέτρησης έως 0,05% FS, γρήγορη δυναμική απόκριση, σε συνδυασμό με επαγγελματική ανάλυση ισχύος και πολυδιάστατη απόκτηση δεδομένων,να καταγράφουν με ακρίβεια βασικές παραμέτρους όπως ροπή, ισχύς, θερμοκρασία, δονήσεις κλπ.
3) Σταθερό και ανθεκτικό με υποστήριξη για δοκιμές μακροχρόνιας αντοχής
Το σύστημα μετατροπέα είναι της σειράς ABB ACS880, διαθέτει τεχνολογία ελέγχου άμεσης ροπής, ευρεία προσαρμοστικότητα τάσης, πολλαπλές ηλεκτρικές προστασίες και μπορεί να ανταποκριθεί σε συνεχείς δοκιμές αντοχής 7 × 24 ώρες,με εξαιρετική λειτουργική σταθερότητα του εξοπλισμού.
4) Ο μειωτής έχει σταθερή δομή και μακρά διάρκεια ζωής
Τρίσταπτη μετάδοση σκληρής επιφάνειας δοντιών, αναγκαστική λίπανση, υψηλής ακρίβειας ομοαξονική συναρμολόγηση, ομαλή λειτουργία υπό συνθήκες υψηλής ροπής, χαμηλός θόρυβος, ελάχιστη φθορά,και δεν απαιτείται συχνή συντήρηση για μακροχρόνια χρήση.
5) Η ευφυής ρύθμιση απλοποιεί τις εργασίες δοκιμής
Το σύστημα μέτρησης και ελέγχου XLP-2000 μπορεί να προσαρμόσει τις συνθήκες δοκιμής, να παρακολουθεί την κατάσταση λειτουργίας σε πραγματικό χρόνο, να αποθηκεύει αυτόματα δεδομένα και να παράγει εκθέσεις δοκιμών.Το σύστημα λίπανσης και ψύξης ελέγχει αυτόματα τη θερμοκρασία και παρέχει πλήρη έξυπνη προστασία.
5.Εφαρμογές του συστήματος SSCD500-1500/3800 Τύπου μεταφοράς Δυναμομετρητή Δοκιμαστικού Κεφαλαίου
1) Βαρύ επαγγελματικό όχημαμετάδοσηδοκιμές: Δοκιμές σε πάγκο για τις επιδόσεις, την απόδοση, τη διάρκεια ζωής και την αξιοπιστία των κιβωτίων μεταφοράς βαρέων φορτηγών, λεωφορείων, φορτηγών απορριμμάτων κ.λπ.
2) Μηχανήματα κατασκευής και δοκιμές ειδικών οχημάτων: Δοκιμές συναρμολόγησης μετάδοσης για φορτιστές, εκσκαφείς, μηχανήματα εξόρυξης και οχήματα εκτός δρόμου.
3) ΕπενδύσειςΔυναμικό σύστημαΈρευνα και επαλήθευση ανάπτυξης συστημάτων: Έρευνα και ανάπτυξη προϊόντων, αντιστοίχιση παραμέτρων και δοκιμές πιστοποίησης για κατασκευαστές κιβωτίων και ερευνητικά ιδρύματα.
4) Επιθεώρηση ποιότητας εργοστασίου: επιθεώρηση εκτός γραμμής των συσσωρευτών μεταφοράς, επαλήθευση σφράγισης, δοκιμή λειτουργίας χωρίς φορτίο/φόρτωση, επαλήθευση των επιδόσεων μετατόπισης.
6.SSCD500-1500/3800 Τύπος μετάδοσης Δυναμομετρητής Κεφαλαίου Δοκιμών Πρότυπα αναφοράς συστήματος
Δοκιμαστικές μέθοδοι για τα κιβώτια ταχυτήτων αυτοκινήτων
Κριτήρια αξιολόγησης QC/T 569-2019 για το δοκιμαστικό πάγκο των κιβωτίων ταχυτήτων αυτοκινήτων
Δοκιμαστικές μέθοδοι για τους άξονες κίνησης οχημάτων QC/T 533-2020
Κριτήρια αξιολόγησης QC/T 534-2020 για τον πάγκο δοκιμής άξονα κίνησης οχήματος
GB/T 23920-2024 "Αξός για μηχανές κατασκευής"
JB/T 5929-1991 Μέθοδοι δοκιμής για την αξιοπιστία των αξόνων κίνησης
JB/T 10634-2023 "Ηλεκτρικός δυναμόμετρος"
7.Τύπος μετάδοσης Δυναμομετρητής Κατάλογος μοντέλων συστήματος δοκιμαστικού πάγκου
|
Σχήμα
|
Δυναμικότητα ονομαστικής ισχύος (kW)
|
Δυναμική ροπής (Nm)
|
Καθορισμένη ταχύτητα (rpm)
|
Μέγιστη ταχύτητα (rpm)
|
Διαστήματα σταθερής ισχύος (rpm)
|
Περιοχή σταθερής ροπής (rpm)
|
Ακριβότητα μέτρησης ροπής
(% FS)
|
|
SSCD15-1000/4500
|
15
|
143
|
1000
|
4500
|
1000-4000
|
0-1000
|
0.05
|
|
SSCD22-1000/4500
|
22
|
210
|
1000
|
4500
|
1000-4000
|
0-1000
|
0.05
|
|
SSCD30-1000/4500
|
30
|
286
|
1000
|
4500
|
1000-4000
|
0-1000
|
0.05
|
|
SSCD45-1000/4000
|
45
|
430
|
1000
|
4000
|
1000-3800
|
0-1000
|
0.05
|
|
SSCD60-1000/4000
|
60
|
573
|
1000
|
4000
|
1000-3800
|
0-1000
|
0.05
|
|
SSCD75-1000/4000
|
75
|
716
|
1000
|
4000
|
1000-3800
|
0-1000
|
0.05
|
|
Ειδικότερα, το SSCD90-1000/3500
|
90
|
859
|
1000
|
3500
|
1000-3000
|
0-1000
|
0.05
|
|
Ειδικότερα, το SSCD110-1000/3500
|
110
|
1050
|
1000
|
3500
|
1000-3000
|
0-1000
|
0.05
|
|
Ειδικότερα, το SSCD160-1000/3500
|
160
|
1528
|
1000
|
3500
|
1000-3000
|
0-1000
|
0.05
|
|
Ειδικότερα:
|
200
|
1910
|
1000
|
3300
|
1000-2600
|
0-1000
|
0.05
|
|
Ειδικότερα, το SSCD250-1000/3300
|
250
|
2387
|
1000
|
3300
|
1000-2600
|
0-1000
|
0.05
|
|
Ειδικότερα:
|
300
|
2865
|
1000
|
3300
|
1000-2600
|
0-1000
|
0.05
|
|
SSCD30-1500/5000
|
30
|
191
|
1500
|
5000
|
1500-5000
|
0-1500
|
0.05
|
|
SSCD45-1500/5000
|
45
|
286
|
1500
|
5000
|
1500-5000
|
0-1500
|
0.05
|
|
SSCD60-1500/5000
|
60
|
382
|
1500
|
5000
|
1500-5000
|
0-1500
|
0.05
|
|
SSCD90-1500/5000
|
90
|
573
|
1500
|
5000
|
1500-5000
|
0-1500
|
0.05
|
|
SSCD132-1500/4500
|
132
|
840
|
1500
|
4500
|
1500-4500
|
0-1500
|
0.05
|
|
SSCD160-1500/4500
|
160
|
1019
|
1500
|
4500
|
1500-4500
|
0-1500
|
0.05
|
|
SSCD200-1500/4000
|
200
|
1273
|
1500
|
4000
|
1500-4000
|
0-1500
|
0.05
|
|
Ειδικότερα, το SSCD250-1500/4000
|
250
|
1592
|
1500
|
4000
|
1500-4000
|
0-1500
|
0.05
|
|
Ειδικότερα:
|
300
|
1910
|
1500
|
3800
|
1500-3800
|
0-1500
|
0.05
|
|
Εφαρμογή του κανονισμού (ΕΚ) αριθ.
|
315
|
2005
|
1500
|
3800
|
1500-3800
|
0-1500
|
0.05
|
|
Ειδικότερα, το SSCD350-1500/3800
|
350
|
2228
|
1500
|
3800
|
1500-3800
|
0-1500
|
0.05
|
|
Ειδικότερα:
|
400
|
2546
|
1500
|
3800
|
1500-3800
|
0-1500
|
0.05
|
|
Ειδικότερα, το SSCD450-1500/3800
|
450
|
2865
|
1500
|
3800
|
1500-3800
|
0-1500
|
0.05
|
|
Ειδικότερα, το SSCD500-1500/3800
|
500
|
3183
|
1500
|
3800
|
1500-3800
|
0-1500
|
0.05
|
|
Ειδικότερα, το SSCD560-1500/3800
|
560
|
3565
|
1800
|
3800
|
1500-3800
|
0-1500
|
0.05
|
Υποστηρίζει εξατομικευμένες υπηρεσίες: Το εύρος ταχύτητας, το εύρος ροπής, οι λειτουργίες λογισμικού δοκιμής και οι ειδικές λύσεις προσαρμογής περιβάλλοντος μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.
8Παροχή και υποστήριξη μετά την πώληση
Υπηρεσίες παράδοσης
1) Τυπικά μοντέλα: Τα πλοία εντός 90 ημερών (συμπεριλαμβανομένων των προκαταρκτικών δοκιμών πριν από την παράδοση για να εξασφαλιστεί η ταχεία εγκατάσταση κατά την άφιξη).
2) Προσαρμοσμένα μοντέλα: Παράδοση σε 90-120 ημέρες, καλύπτοντας τη διεθνή εφοδιαστική και διανομή σε μεγάλες περιοχές παγκοσμίως, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας,και τη Μέση Ανατολή (διαθέσιμες επιλογές θαλάσσιων / χερσαίων μεταφορών), συμπεριλαμβανομένης της ασφαλούς συσκευασίας και της υγρασίας και της αντιτρίχνης επεξεργασίας).
3) Υπηρεσίες υποστήριξης: παρέχουμε πλήρη έγγραφα πιστοποίησης CE και ISO και πιστοποιητικά καταγωγής,και ένας ειδικός στον τομέα της εφοδιαστικής θα παρακολουθεί όλη τη διαδικασία για να βοηθήσει στην τελωνειακή εκκαθάριση και να διασφαλίσει την ασφαλή και έγκαιρη παράδοση μεγάλου εξοπλισμού στο εργοστάσιο.
Υποστήριξη μετά την πώληση
1) Υπόσχεση εγγύησης:Εγγύηση ενός έτους για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής), συντήρηση καθ' όλη τη διάρκεια της ζωής, δωρεάν υπηρεσίες αντιμετώπισης προβλημάτων και επισκευής κατά τη διάρκεια της περιόδου εγγύησης, εξαιρουμένων των ζημιών που προκλήθηκαν από ανθρώπινο λάθος.
2) Τεχνική υποστήριξη:24/7 δίγλωσση εξυπηρέτηση (Αγγλικά και Κινέζικα), χρόνος απάντησης ≤ 4 ώρες
3) Υπηρεσίες εγκατάστασης, θέσης σε λειτουργία και κατάρτισηςΟ χρήστης είναι υπεύθυνος για τη βασική εγκατάσταση επί τόπου.και προδιαγραφές σύνδεσης αγωγών / γραμμών)· η εγκατάσταση του εξοπλισμού θα γίνεται εξ ολοκλήρου από εμάς (συμπεριλαμβανομένων των δοκιμών ενεργοποίησης, της βαθμονόμησης παραμέτρων και των δοκιμών σύνδεσης συστήματος) ·Θα παρέχεται δωρεάν επαγγελματική εκπαίδευση λειτουργίας 3 ημερών (που καλύπτει τη λειτουργία του εξοπλισμού), ρυθμίσεις παραμέτρων, καθημερινή συντήρηση και αντιμετώπιση προβλημάτων) για να εξασφαλιστεί ότι οι χειριστές είναι ικανοί να χρησιμοποιούν εξοπλισμό μεγάλης κλίμακας.
4) Υπηρεσία εξ αποστάσεως: Υποστηρίζει την απομακρυσμένη εντοπισμό προβλημάτων μέσω υπολογιστή, αναβαθμίσεις συστήματος και καθοδήγηση διαμόρφωσης μονωλικών λύσεων, επιλύοντας γρήγορα τεχνικά προβλήματα κατά τη χρήση και ελαχιστοποιώντας τις απώλειες χρόνου αναμονής.
9. Ενημερωτικά ερωτήματα
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.
Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Απ: Συνήθως 30% κατάθεση T/T, πλήρης πληρωμή πριν από την αποστολή.
Ε: Ποιο είναι το χρόνο προμήθειας για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Φυσικά, είστε πάντα ευπρόσδεκτοι να μας επισκεφθείτε.
