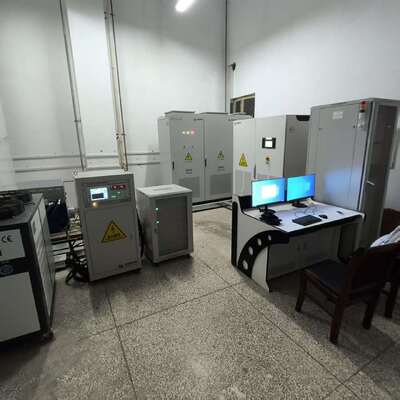

SSCH55-4000-15000 55kW Νέο Σύστημα Δυναμόμετρου Δοκιμής Κινητήρα Ενέργειας
1. SSCH55-4000-15000 55kW Περιγραφή εξαρτημάτων συστήματος δυναμόμετρου δοκιμής κινητήρα νέας ενέργειας
| Όνομα εξαρτήματος |
Βασικές προδιαγραφές |
Μάρκα |

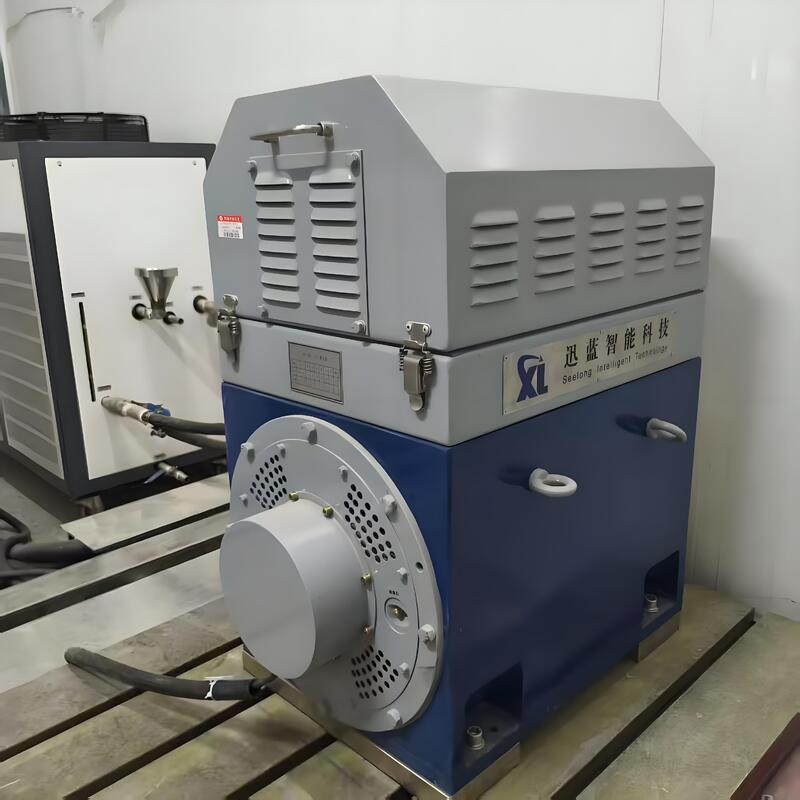

| Ηλεκτρικό δυναμόμετρο |
Ισχύς: 55kW; Ονομαστική ταχύτητα: 4000 rpm; Ονομαστική ροπή: 132 Nm; Μέγιστη ταχύτητα: 15000 rpm; Αερόψυκτο |
Seelong |
| Φλάντζα ροπής |
Εύρος μέτρησης: 0-200 Nm; Έξοδος σήματος: 4-20 mA; Ακρίβεια μέτρησης: 0,2 % FS; Κατάλληλο για δοκιμές χαμηλής ροπής μικροκινητήρων. |
HBM |

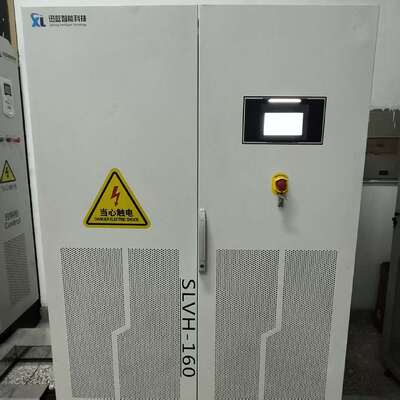

| Σύστημα μετατροπέα μεταβλητής συχνότητας |
Τάση εισόδου: τριφασική AC 380V±10%; συχνότητα: 50/60Hz; ακρίβεια ελέγχου ροπής: 0,2 %FS; ακρίβεια ελέγχου ταχύτητας: ±1rpm; χρόνος απόκρισης: 5ms; κατάλληλο για μικρά εργαστήρια. |
ABB |

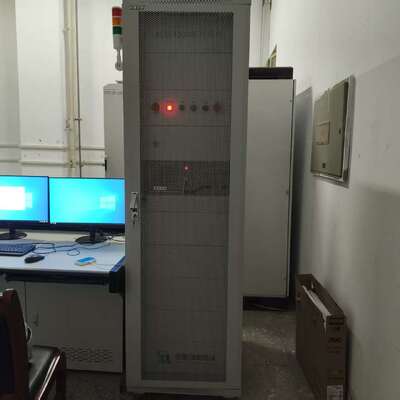

| Σύστημα μέτρησης και ελέγχου XLM-1000 |
Διεπαφές επικοινωνίας: EtherCAT (≤1ms) / RS485; Αποθήκευση λύσεων: 60+ (απλοποιημένη έκδοση, εστιάζοντας σε σενάρια μικρών κινητήρων); Υποστηρίζει ελαφριά ενσωμάτωση MES. |
Seelong |
| Σύστημα συλλογής δεδομένων |
Περιλαμβάνει μονάδα συλλογής κραδασμών, μονάδα συλλογής θερμοκρασίας, μονάδα συλλογής αναλογικών εισόδων και μονάδα συλλογής ψηφιακών εισόδων; εκτελεί παρακολούθηση κραδασμών μικροκινητήρων (όπως κινητήρες συμπιεστών), παρακολούθηση θερμοκρασίας περιέλιξης / περιβλήματος μικροκινητήρων, συλλογή τάσης / ρεύματος μικρών κινητήρων (όπως κινητήρες ανεμιστήρων) και συλλογή σήματος μεταγωγής μικρών κινητήρων. |
Seelong |
| Αναλυτής ισχύος |
Τάση 0-800V; Ρεύμα 0-300A; Αρμονική 0-50ης τάξης; Ρυθμός ενημέρωσης δεδομένων 10ms; Ακρίβεια μέτρησης ισχύος ±0,05 %FS; Σφάλμα ≤0,2 % . |
Seelong |
| Προσομοιωτής μπαταρίας |
Τάση εξόδου 200-800V; ρεύμα εξόδου 0-145A; κυμάτωση εξόδου ≤0,5 %FS; σταθερότητα ±0,1%/h |
Seelong |
| Σύζευξη |
Τύπος διαφράγματος; ονομαστική ροπή 200Nm; επιτρεπόμενη ταχύτητα 18000rpm (προσαρμόσιμο στις απαιτήσεις ταχύτητας έως 15000rpm); διάμετρος 50mm (προσαρμόσιμο σε άξονες μικροκινητήρων). |
Seelong |
| Προστατευτικό κάλυμμα |
Υλικό: χαλύβδινη πλάκα Q235; πάχος: 2,5mm; με δομή γρήγορου ανοίγματος και κλεισίματος (ο χρόνος συντήρησης μειώνεται κατά 50%); απόκριση ενεργοποίησης ≤0,1s |
Seelong |
| Πλάκα από χυτοσίδηρο |
Υλικό: HT300; Διαστάσεις: 1600mm × 1000mm × 150mm; Αντοχή σε εφελκυσμό: ≥300MPa |
Seelong |
| Βάση κινητήρα |
Εύρος ρύθμισης (ύψος κέντρου): 120-350mm; συμβατό με κινητήρες (συμπεριλαμβανομένων σφιγκτήρων μικροκινητήρων) με διαμέτρους 50-200mm; ομοκεντρικότητα ≤0,05mm |
Seelong |
2. 55kW Τεχνικές παράμετροι δυναμόμετρου δοκιμής κινητήρα νέας ενέργειας
| Κατηγορίες παραμέτρων |
Τεχνικοί δείκτες |
| Κατασκευαστές κινητήρων |
Seelong |
| Ονομαστική ισχύς |
55kW |
| Ονομαστική ροπή |
132Nm |
| Ονομαστική ταχύτητα |
4000rpm |
| Μέγιστη ταχύτητα |
15000rpm |
| Εύρος ταχύτητας σταθερής ροπής |
0-4000rpm |
| Εύρος ταχύτητας σταθερής ισχύος |
4000-15000rpm |
| Μοντέλο αισθητήρα ροπής |
HBM T40B |
| Κατασκευαστής αισθητήρα ροπής |
HBM |
| Εύρος αισθητήρα ροπής |
0-200Nm |
| Επίπεδο ακρίβειας |
0,2%FS |
3. SSCH55-4000-15000 55kW Πλεονεκτήματα συστήματος δυναμόμετρου δοκιμής κινητήρα νέας ενέργειας
1) Ελαφριά ανάπτυξη: Το αποτύπωμα είναι ≤12㎡, με σχεδιασμό αερόψυξης. Ένα άτομο μπορεί να ολοκληρώσει την τοποθέτηση του εξοπλισμού. Είναι κατάλληλο για μικρά εργαστήρια / εργαστήρια. Η δομή απαγωγής θερμότητας είναι βελτιστοποιημένη για το εύρος ταχύτητας 4000-15000rpm για να εξασφαλιστεί η σταθερή συνεχής λειτουργία.
2) Αποκλειστική ακρίβεια για μικρούς κινητήρες: Η φλάντζα ροπής υποστηρίζει ανάλυση χαμηλής ροπής 0,01Nm, καθιστώντας την κατάλληλη για τη δοκιμή κινητήρων σε οικιακές συσκευές (όπως κινητήρες συμπιεστών κλιματιστικών με ροπή 5-10Nm). Το ευρύ εύρος σταθερής ροπής 0-4000rpm καλύπτει με ακρίβεια σενάρια χαμηλής ταχύτητας, βαρέως φορτίου για μικροκινητήρες, λύνοντας το πρόβλημα της «ανεπαρκούς ακρίβειας κατά τη δοκιμή μικρών κινητήρων σε μεγάλους πάγκους δοκιμών».
3) Γρήγορη sκίνηση οδημοσίευση: Το απλοποιημένο σύστημα μέτρησης και ελέγχου επιτρέπει στους νέους υπαλλήλους να λειτουργούν ανεξάρτητα μετά από μόλις μία ημέρα εκπαίδευσης. υποστηρίζει απομακρυσμένη αποσφαλμάτωση (δεν απαιτείται υποστήριξη μηχανικού επιτόπου) και διαθέτει προκαθορισμένα τυποποιημένα σχέδια δοκιμών για σενάρια ονομαστικής ταχύτητας 4000rpm, μειώνοντας το κόστος εργασίας για μικρές επιχειρήσεις.
4) Προσαρμοστικότητα πολλαπλών σεναρίων: Καλύπτοντας ταχύτητες από 0-15000rpm και ροπές από 0-200Nm, και ένα εύρος σταθερής ισχύος από 4000-15000rpm, προσαρμόζεται στις ανάγκες λειτουργίας υψηλής ταχύτητας μικρού και μεσαίου μεγέθους εξοπλισμού, καλύπτοντας σενάρια όπως μικρά νέα ενεργειακά οχήματα, οικιακή αποθήκευση ενέργειας, οικιακές συσκευές και μικροί βιομηχανικοί ανεμιστήρες. Μια συσκευή μπορεί να αντικαταστήσει πολλές ειδικές μηχανές δοκιμών, μειώνοντας την επένδυση σε εξοπλισμό για μικρές επιχειρήσεις.
4. SSCH55-4000-15000 55kW Περιοχές εφαρμογής συστήματος δυναμόμετρου δοκιμής κινητήρα νέας ενέργειας
1) Κινητήρας κίνησης μικροσκοπικού νέου ενεργειακού οχήματος: Συμβατό με Wuling Hongguang MINIEV (κινητήρας κίνησης 20-30kW) και Euler R1 (κινητήρας κίνησης 35kW), δοκιμασμένη ροπή εκκίνησης (≥100Nm), ενεργειακή απόδοση χαμηλής ταχύτητας (≥88%) και σταθερότητα εξόδου ισχύος στην ονομαστική ταχύτητα των 4000rpm για την κάλυψη των απαιτήσεων επιθεώρησης ποιότητας μαζικής παραγωγής.
2) Κινητήρες συστήματος οικιακής αποθήκευσης ενέργειας: Για μικρούς εμπορικούς μετατροπείς αποθήκευσης ενέργειας (30-55kW) και κινητήρες ανεμιστήρων αποθήκευσης ενέργειας, παρακολουθήστε τη θερμοκρασία (≤75℃) και τους κραδασμούς (≤2g) εντός του εύρους ταχύτητας 0-15000rpm για να εξασφαλίσετε την ασφαλή λειτουργία του εξοπλισμού οικιακής αποθήκευσης ενέργειας υπό όλες τις συνθήκες λειτουργίας.
3) Δοκιμή κινητήρα οικιακών συσκευών: Συμβατό με συμπιεστές κλιματιστικών (1-5kW) και κινητήρες πλυντηρίων (5-15kW), οι δοκιμές ενεργειακής απόδοσης και η επαλήθευση διάρκειας ζωής διεξάγονται στο εύρος σταθερής ροπής 0-4000 rpm, ταιριάζοντας με ακρίβεια το εύρος ταχύτητας λειτουργίας των κινητήρων οικιακών συσκευών και βοηθώντας τις εταιρείες οικιακών συσκευών να λάβουν πιστοποιήσεις ενεργειακής απόδοσης (όπως η China Energy Efficiency Level 1 και η πιστοποίηση EU ERP).
4) Επιθεώρηση ποιότητας μικρών βιομηχανικών κινητήρων: Δοκιμή της απόδοσης φορτίου και της αξιοπιστίας μικρών ανεμιστήρων (15-55kW) και κινητήρων αντλιών νερού (20-50kW), καλύπτοντας τις απαιτήσεις λειτουργίας υψηλής ταχύτητας του εξοπλισμού στο εύρος σταθερής ισχύος 4000-15000rpm, βοηθώντας τις μικρές και μεσαίες επιχειρήσεις να πραγματοποιήσουν εξοικονόμηση ενέργειας ανακαίνιση κινητήρων (ετήσια εξοικονόμηση ηλεκτρικής ενέργειας ≥3000kWh / μονάδα, με βάση τον υπολογισμό της απόδοσης κινητήρα ανεμιστήρα 15kW που αυξάνεται από 85% σε 92%).
5) Έρευνα μικροκινητήρων σε πανεπιστήμια: Υποστηρίζει την έρευνα και ανάπτυξη και τη δοκιμή μικρών μόνιμων μαγνητικών σύγχρονων κινητήρων (5-55kW), καλύπτοντας το πλήρες εύρος 0-4000rpm ευρείας σταθερής ροπής + 4000-15000rpm σταθερής ισχύος, κατάλληλο για τη βελτιστοποίηση του «χαμηλού θορύβου και υψηλής απόδοσης» των νέων κινητήρων οικιακών συσκευών και την έρευνα για την απόδοση υψηλής ταχύτητας μικρών βιομηχανικών κινητήρων και κατάλληλο για μικρά ερευνητικά έργα σε εργαστήρια πανεπιστημίων.
5. SSCH55-4000-15000 55kW Πρότυπα αναφοράς συστήματος δυναμόμετρου δοκιμής κινητήρα νέας ενέργειας
1) GB/T 18488.1-2015 Σύστημα κινητήρα κίνησης ηλεκτρικού οχήματος - Μέρος 1: Τεχνικές απαιτήσεις
2) GB/T 18488.2-2015 Σύστημα κινητήρα κίνησης για ηλεκτρικά οχήματα—Μέρος 2: Μέθοδοι δοκιμής
3) GB/T 1032-2012 Διαδικασίες δοκιμής για τριφασικούς επαγωγικούς κινητήρες
4) GB/T 28046.3-2011 Οδικά οχήματα—Περιβαλλοντικές συνθήκες και δοκιμές για ηλεκτρικό και ηλεκτρονικό εξοπλισμό—Μέρος 3: Μηχανικά φορτία
6. Λίστα μοντέλων συστήματος πάγκου δυναμόμετρου δοκιμής κινητήρα
| Μοντέλο |
Ονομαστική ισχύς (kW) |
Ονομαστική ροπή (Nm) |
Ονομαστική ταχύτητα (rpm) |
Μέγιστη ταχύτητα (rpm) |
Εύρος σταθερής ισχύος (rpm) |
Εύρος σταθερής ροπής (rpm) |
Ακρίβεια μέτρησης ροπής
(%FS)
|
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,05/0,1/0,2 |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,05/0,1/0,2 |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,05/0,1/0,2 |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4500-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000-12000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000-12000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,05/0,1/0,2 |
Υποστηρίζει προσαρμοσμένες υπηρεσίες: Το εύρος ταχύτητας, το εύρος ροπής, οι λειτουργίες λογισμικού δοκιμών και οι λύσεις προσαρμογής ειδικού περιβάλλοντος μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.
7. Υποστήριξη παράδοσης και μεταπωλήσεων
Υπηρεσίες παράδοσης
1) Τυπικό μοντέλοs: Αποστολές εντός 90 ημερών (συμπεριλαμβανομένης της προ-δοκιμής πριν από την παράδοση για να εξασφαλιστεί η γρήγορη εγκατάσταση κατά την άφιξη).
2) Προσαρμοσμένα μοντέλα: Παράδοση σε 90-120 ημέρες, που καλύπτει διεθνή εφοδιαστική και διανομή σε μεγάλες περιοχές παγκοσμίως, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας και της Μέσης Ανατολής (διαθέσιμες επιλογές θαλάσσιων / χερσαίων μεταφορών, συμπεριλαμβανομένης της ασφαλούς συσκευασίας και της επεξεργασίας κατά της υγρασίας και της σκουριάς).
3) Υποστηρικτικές υπηρεσίες: Παρέχουμε πλήρη έγγραφα πιστοποίησης CE και ISO και πιστοποιητικά καταγωγής και ένας ειδικός ειδικός εφοδιαστικής θα παρακολουθεί καθ' όλη τη διάρκεια της διαδικασίας για να βοηθήσει με τον εκτελωνισμό και να εξασφαλίσει την ασφαλή και έγκαιρη παράδοση μεγάλου εξοπλισμού στον ιστότοπο.
Υποστήριξη μετά την πώληση
1) Εγγύηση cδέσμευση: 1 έτος εγγύηση για βασικά εξαρτήματα (δυναμόμετρο, φλάντζα ροπής), συντήρηση εφ' όρου ζωής; δωρεάν υπηρεσίες αντιμετώπισης προβλημάτων και επισκευής κατά τη διάρκεια της περιόδου εγγύησης, εξαιρουμένης της ζημιάς που προκαλείται από ανθρώπινο σφάλμα.
2) Τεχνική υποστήριξη: 24/7 δίγλωσση (Αγγλικά και Κινέζικα) υπηρεσία, χρόνος απόκρισης ≤ 4 ώρες
3) Υπηρεσίες εγκατάστασης, θέσης σε λειτουργία και εκπαίδευσης: Ο χρήστης είναι υπεύθυνος για την επιτόπια βασική εγκατάσταση. Η Seelong θα αποστείλει δύο επαγγελματίες τεχνικούς για να παρέχουν καθοδήγηση επιτόπου (συμπεριλαμβανομένης της τοποθέτησης και βαθμονόμησης του εξοπλισμού και των προδιαγραφών σύνδεσης αγωγών / γραμμών). η θέση σε λειτουργία του εξοπλισμού θα χειριστεί εξ ολοκλήρου από εμάς (συμπεριλαμβανομένης της δοκιμής ενεργοποίησης, της βαθμονόμησης παραμέτρων και της δοκιμής σύνδεσης συστήματος). Θα παρασχεθούν 3 ημέρες δωρεάν επαγγελματικής εκπαίδευσης λειτουργίας (που καλύπτει τη λειτουργία του εξοπλισμού, τις ρυθμίσεις παραμέτρων, την καθημερινή συντήρηση και την αντιμετώπιση προβλημάτων) για να διασφαλιστεί ότι οι χειριστές είναι ικανοί στη χρήση εξοπλισμού μεγάλης κλίμακας.
4) Απομακρυσμένη υπηρεσία: Υποστηρίζει απομακρυσμένη αποσφαλμάτωση μέσω υπολογιστή, αναβαθμίσεις συστήματος και καθοδήγηση διαμόρφωσης αρθρωτής λύσης, επιλύοντας γρήγορα τεχνικά ζητήματα κατά τη χρήση και ελαχιστοποιώντας τις απώλειες χρόνου διακοπής λειτουργίας.
8. Συχνές ερωτήσεις
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
A: Υποστηρίζουμε μικρή δοκιμαστική παραγγελία 1 τεμαχίου για προϊόντα σε απόθεμα.
Ε: Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
A: Αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό σας δείγμα βιβλίου.
Ε: Ποιος είναι ο όρος πληρωμής σας;
A: Κανονικά 40% κατάθεση T/T, πληρωμή εξ ολοκλήρου πριν από την αποστολή.
Ε: Ποιος είναι ο χρόνος παράδοσης για τις παραγγελίες μου;
A: Ο κύκλος παραγωγής δυναμόμετρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα επικοινωνήστε μαζί μας.
Ε: Πώς λαμβάνουμε τη συνολική λύση του πάγκου δοκιμών;
A: Αφήστε μας το email σας, το τεχνικό μας προσωπικό θα επικοινωνήσει μαζί σας σχετικά με το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
A: Βεβαίως, είστε πάντα ευπρόσδεκτοι να κάνετε μια επίσκεψη.
