Ειδικότερα, το SSCD132-1500/4500 132kW Δυναμόμετρος μετάδοσης με προσαρμοζόμενο κιβώτιο ταχυτήτων προς πώληση
1. SSCD132-1500/4500 132kW Δυναμόμετρος μετάδοσης κιβωτίου ταχυτήτων Συσκευήε περιγραφή

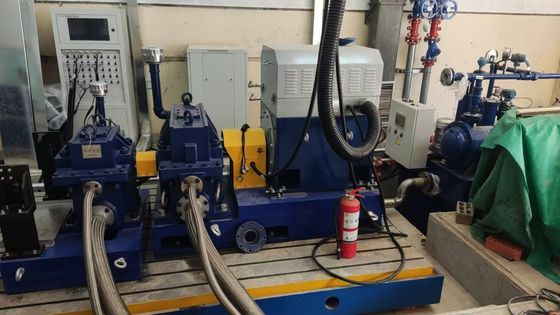

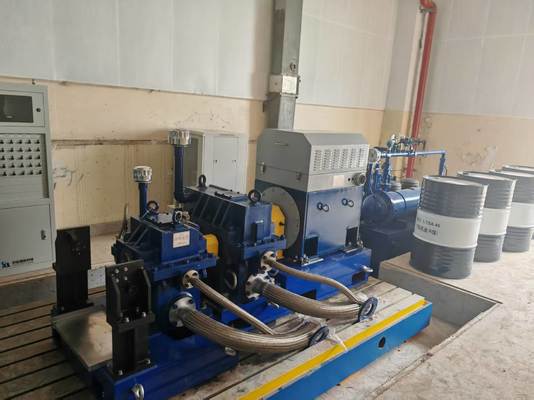

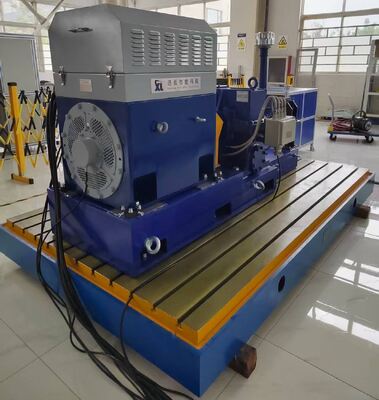

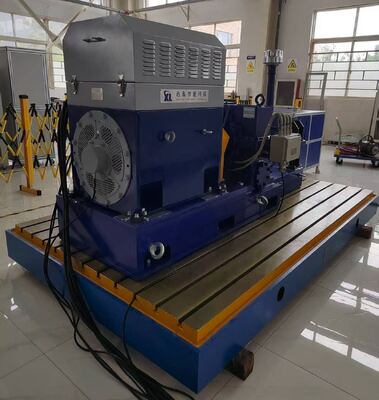

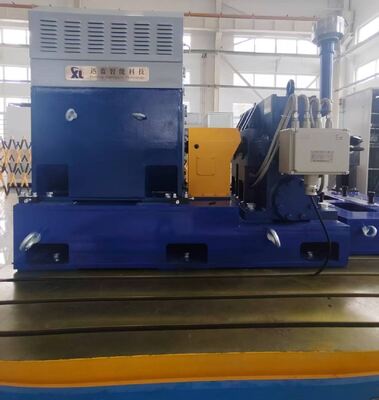

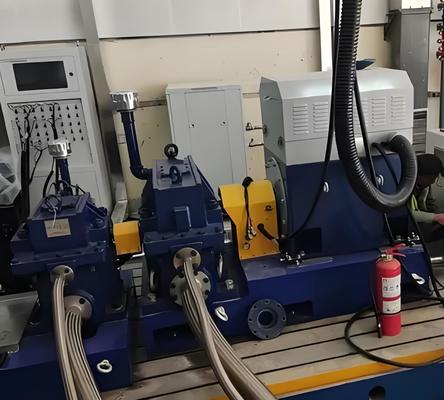

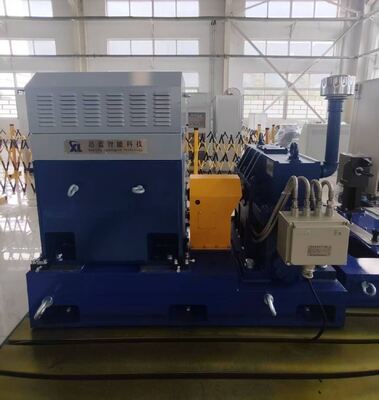

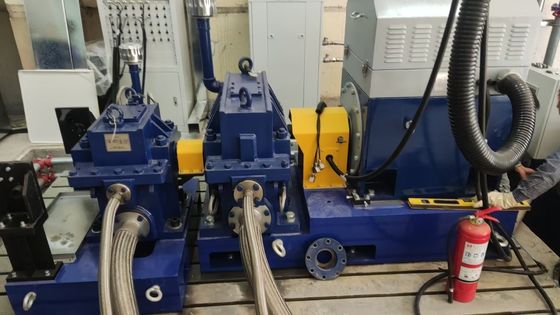

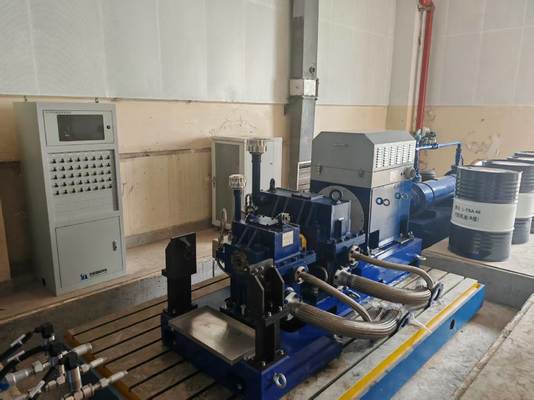

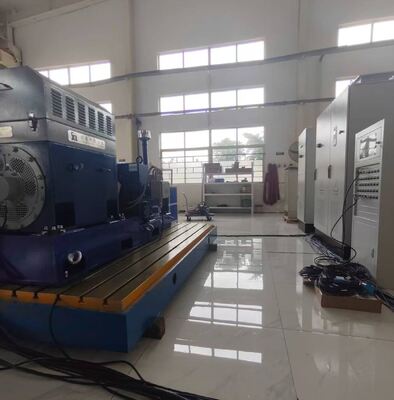

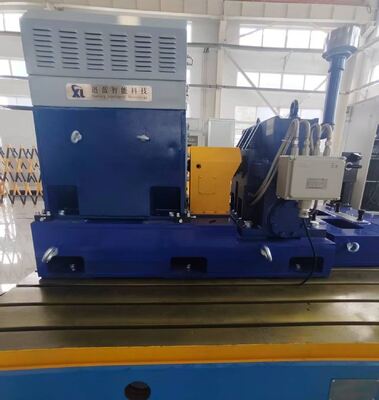

Ο πάγκος δοκιμής κιβωτίου ταχυτήτων 132kW (μοντέλο 132-1500/4500) είναι εξοπλισμός δοκιμών υψηλών επιδόσεων που έχει σχεδιαστεί για αξιολογήσεις κιβωτίου ταχυτήτων υψηλής ακρίβειας.Βρίσκει ευρεία εφαρμογή σε πολλούς τομείς, συμπεριλαμβανομένης της βιομηχανικής παραγωγής, αιολική ενέργεια, κατασκευαστικά μηχανήματα, αυτοκινητοβιομηχανία και σιδηροδρομικά συστήματα μεταφοράς.
Ο δοκιμαστικός χώρος αυτός διαθέτει μια ολοκληρωμένη διαμόρφωση βασικών εξαρτημάτων. υιοθετεί το δυναμόμετρο κίνησης Seelong's (μοντέλο SSCD132-1500/4500) με ισχύ 132kW, ονομαστική ταχύτητα 1500rpm,Μέγιστη ταχύτητα 4500 στροφές ανά λεπτό, και ακρίβεια μέτρησης ροπής 0,2% FS, σε συνδυασμό με το δυναμόμετρο φορτίου της μάρκας (μοντέλο SSCD110-300/600) που διαθέτει ισχύ 110 kW, ονομαστική ταχύτητα 300rpm και μέγιστη ταχύτητα 600rpm.
Συμπληρώνεται από το σύστημα μετατροπέα της ABB, παρέχοντας ακρίβεια ελέγχου ροπής 0,2% FS, ακρίβεια ελέγχου ταχύτητας ± 1 rpm,και ταχεία ανταπόκριση 5ms και σύστημα μέτρησης και ελέγχου XLP-1000 του Seelong (εφοδιασμένο με επεξεργαστή Intel Core i7), 32GB DDR4 RAM και SSD 1TB), ο πάγκος επιτυγχάνει ολοκληρωτική παρακολούθηση και ακριβή ρύθμιση κρίσιμων παραμέτρων λειτουργίας όπως ροπή, ταχύτητα, θερμοκρασία και πίεση.
| Ονομασία του συστατικού |
Βασικές προδιαγραφές |
Ετικέτα |
|
SSCD110-300/600
ηλεκτρικό δυναμόμετρο φόρτωσης
|
Δύναμη: 110kW, ονομαστική ταχύτητα: 300rpm, ονομαστική ροπή: 3501Nm, μέγιστη ταχύτητα: 600rpm, αισθητήρας μέτρησης ροπής: 0-5000Nm (ακρίβεια: 0,2%FS) |
Σίλονγκ |
| SSCD132-1500/4500 ηλεκτρικό δυναμόμετρο κίνησης |
Δύναμη 132kW, ονομαστική ταχύτητα 1500 στροφές ανά λεπτό, μέγιστη ταχύτητα 4500 στροφές ανά λεπτό, αισθητήρας μέτρησης ροπής: 0-840Nm (ακρίβεια: 0,2% FS). |
Σίλονγκ |
| Συσκευή βαθμονόμησης ροπής |
Καθορισμός της ροπής της φλάντζης ροπής |
Σίλονγκ |
| Σύστημα μετατροπέα μεταβλητής συχνότητας |
Σύστημα μετατροπέα μεταβλητής συχνότητας πολλαπλής κίνησης · ακρίβεια ελέγχου ροπής 0,2% FS · ακρίβεια ελέγχου ταχύτητας ±1 στροφές ανά λεπτό · χρόνος απόκρισης 5 ms · εξοπλισμένο με πολλαπλές προστασίες κατά υπερφόρτωσης, υπερτάσης,και υπερθέρμανση. |
ABB |
| Σύστημα μέτρησης και ελέγχου XLP-1000 |
Βιομηχανικός υπολογιστής: IPC710· CPU: Intel Core i7; Μνήμη: 32GB DDR4; Δίσκος σκληρού: 1TB SSD· Προεγκατεστημένο λογισμικό XLP-1000 |
Σίλονγκ |
| Σύστημα συλλογής δεδομένων |
Μονάδα απόκτησης θερμοκρασίας PT100, μονάδα απόκτησης πίεσης, μονάδα απόκτησης αναλογικού σήματος, αισθητήρας απόκτησης θερμοκρασίας, αισθητήρας απόκτησης πίεσης, αισθητήρας απόκτησης δονήσεων,Πλαίσιο απόκτησης δεδομένων |
Σίλονγκ |
| Συσκευή ελέγχου της θερμοκρασίας του ελαίου |
Χάλυβα από ανοξείδωτο χάλυβα, σύστημα ελέγχου PLC· ακρίβεια ελέγχου θερμοκρασίας: ± 1 °C |
Σίλονγκ |
| Μετρητής ροής εργαλείων |
χρησιμοποιείται για τη μέτρηση ροής νερού και πετρελαίου:
Περιοχή συλλογής: 0-50 L/min·
Ακρίβεια: 0,5% FS
Πρότυπο: SLLL050
|
Σίλονγκ |
| Προαιρετικό - Σύνδεση |
Επιτρεπόμενη ροπή: 500Nm. Επιτρεπόμενη ταχύτητα: 18000 στροφές/λεπτο. |
Σίλονγκ |
| Προαιρετικό - Κράτησης κινητήρα |
Μη τυποποιημένες εξατομικευμένες, σε σχήμα L, πάχους τοίχου > 50 mm |
Σίλονγκ |
| Προαιρετικό - πλάκα χυτοσίδηρου |
Υλικό: HT300· επίπεδα: ≤0,05 mm/m· τραχύτητα επιφάνειας: Ra≤1,6μm· αποσβεστήρες και πλάκες χάλυβα εξασφαλίζουν σταθερότητα κατά τις δοκιμές υψηλής ταχύτητας. |
Σίλονγκ |
| Προαιρετικά - Αποσβεστήρες |
Τύπος ελατήριας, ονομαστικό φορτίο 100-300 kg, συντελεστής αποσβεσμού 0,2-0.3, κατάλληλο για συχνότητες δονήσεων 5-10 Hz· ο αποσβεστήρας και η πλάκα χυτοσιδήρου εξασφαλίζουν σταθερότητα κατά τις δοκιμές υψηλών ταχυτήτων. |
Σίλονγκ |
2. SSCD132-1500/4500 132kW Ηλεκτρικό δυναμόμετρο Τεχνικές παραμέτρους
| Παράμετροι |
Προδιαγραφές |
| Δύναμη |
132kW |
| Κατηγορία ταχύτητας |
1500 στροφές ανά λεπτό |
| Μέγιστη ταχύτητα |
4500 στροφές ανά λεπτό |
| Ονομαστική ροπή |
840Nm |
| Πεδίο μέτρησης ροπής |
0-840Nm |
| Ακριβότητα μέτρησης ροπής |
00,2% FS |
| Ακριβότητα ελέγχου ταχύτητας |
±1 στροφές ανά λεπτό |
| Χρόνος απόκρισης |
5 ms |
3.Ειδικότερα, το SSCD132-1500/4500132kW Δυναμόμετρος μετάδοσης κιβωτίου ταχυτήτων Βασικά πλεονεκτήματα
- Υπερ-υψηλή ακρίβεια δοκιμών: Η ακρίβεια μέτρησης ροπής φτάνει το 0,2% FS και η ακρίβεια ελέγχου ταχύτητας είναι σταθερή σε ±1 στροφές ανά λεπτό, παρέχοντας ακριβή και αξιόπιστα βασικά δεδομένα υποστήριξης για τις εργασίες δοκιμής.
- Αποδοτική επεξεργασία δεδομένων: Το εξοπλισμένο σύστημα μέτρησης και ελέγχου XLP-1000 είναι εξοπλισμένο με επεξεργαστή υψηλών επιδόσεων,Επιτρέπουν τον ταχύ υπολογισμό και την επεξεργασία δεδομένων, υποστηρίζοντας παράλληλα τη δυναμική παρακολούθηση της διαδικασίας δοκιμών σε πραγματικό χρόνο.
- Πλήρης διάσταση παραμέτρων παρακολούθησης: Το σύστημα συλλογής δεδομένων ενσωματώνει πολλαπλούς τύπους αισθητήρων, οι οποίοι μπορούν να καταγράψουν ολοκληρωτικά βασικές παραμέτρους λειτουργίας, όπως θερμοκρασία, πίεση και ροή,επίτευξη παρακολούθησης χωρίς νεκρή γωνία.
- Σχεδιασμός εξοικονόμησης ενέργειας και φιλικό προς το περιβάλλον: Χρησιμοποιώντας την τεχνολογία του δυναμομέτρου κυματιδίου ρεύματος, μετατρέπει τη μηχανική ενέργεια που παράγεται κατά τη διάρκεια των δοκιμών σε ηλεκτρική ενέργεια και την τροφοδοτεί πίσω στο δίκτυο ηλεκτρικής ενέργειας,υλοποίηση λειτουργίας δοκιμών εξοικονόμησης ενέργειας.
- Ευέλικτο σχέδιο διαμόρφωσης: Προσφέρει μια πλούσια γκάμα προαιρετικών εξαρτημάτων,που μπορεί να προσαρμόζει ευέλικτα τις διαμορφώσεις για να προσαρμόζεται σε διαφορετικά σενάρια εφαρμογής σύμφωνα με τις ανάγκες δοκιμών διαφορετικών βιομηχανιών και συνθηκών εργασίας.
4.Ειδικότερα, το SSCD132-1500/4500 132kW Δυναμόμετρος μετάδοσης κιβωτίου ταχυτήτωνΕφαρμογήΠεριοχές
- Πεδίο βιομηχανικών κιβωτίων ταχυτήτων: Κατάλληλο για διάφορα βιομηχανικά κιβώτια ταχυτήτων, όπως μηχανήματα εργαλείων, μεταλλουργικά μηχανήματα, εξοπλισμό εξόρυξης, καθώς και μηχανήματα καουτσούκ και πλαστικών.χαρακτηριστικά αύξησης της θερμοκρασίας, και δοκιμές αξιολόγησης της διάρκειας ζωής για τη διασφάλιση της σταθερότητας επεξεργασίας του εξοπλισμού και της αντοχής στην φθορά.
- Το πεδίο του κιβωτίου ταχυτήτων της αιολικής ενέργειας: Υποστηρίζει τα χαρακτηριστικά δονήσεων, τις δυναμικές επιδόσεις και τις δοκιμές αξιοπιστίας των κιβωτίων ταχυτήτων αιολικής ενέργειας επιπέδου μεγαβάτ και είναι συμβατός με τις λειτουργίες απομακρυσμένης επιγραμμικής παρακολούθησης και διάγνωσης σφαλμάτων.
- Το πεδίο του κιβωτίου ταχυτήτων μηχανών κατασκευής: Περιλαμβάνει προσομοίωση φορτίου και δοκιμές αντοχής εξοπλισμού κατασκευαστικών μηχανημάτων, όπως θρυμματιστές και μεταφορείς,και μπορεί να επαληθεύσει την ικανότητα σταθερής λειτουργίας των κιβωτίων ταχυτήτων υπό σκληρές συνθήκες εργασίας.
- Τομείς της αυτοκινητοβιομηχανίας και της σιδηροδρομικής διαμετακόμισης: Εφαρμόζεται σε δοκιμές βελτιστοποίησης της απόδοσης των κιβωτίων ταχυτήτων, των κιβωτίων ταχυτήτων ηλεκτρικών οχημάτων και των συστημάτων έλξης σιδηροδρόμων υψηλής ταχύτητας, συμβάλλοντας στη βελτίωση της απόδοσης της μετάδοσης και της ομαλότητας οδήγησης.
- Πεδίο εξοπλισμού ναυτιλίας και ενέργειας: Μπορεί να ολοκληρώσει δοκιμές αντιστοίχισης ταχύτητας των κιβωτίων ταχυτήτων πλοίων και να επαληθεύσει την αντοχή στη διάβρωση των υδροηλεκτρικών κιβωτίων ταχυτήτων και την επίδραση των συστημάτων λίπανσης.
5.Ειδικότερα, το SSCD132-1500/4500 132kW Δυναμόμετρος μετάδοσης κιβωτίου ταχυτήτωνΠρότυπα αναφοράς
•JB/T 10634-2023 "Ηλεκτρικός δυναμόμετρος":Βασική προδιαγραφή που καλύπτει τις τεχνικές απαιτήσεις και τους κανόνες επιθεώρησης για δυναμόμετρα, με έμφαση στην ακρίβεια μέτρησης ροπής (π.χ. ±0,2% FS) και την ακρίβεια ελέγχου ταχύτητας (π.χ. ±1rpm).
•ISO 6336 και AGMA 2001:Διεθνώς αναγνωρισμένα πρότυπα για τον υπολογισμό της απόδοσης μετάδοσης κιβωτίων, εξασφαλίζοντας την ακρίβεια των μοντέλων λογισμικού ελέγχου και ανάλυσης.
•QC/T 533-1999 "Μέθοδοι δοκιμής για άξονες κίνησης αυτοκινήτων σε πάγκο":Παρέχει μεθόδους αναφοράς για τις δοκιμές στατικής στροφής των συγκροτήσεων, τις δοκιμές κόπωσης των ταχυτήτων κλπ. και εφαρμόζεται στις δοκιμές χαρακτηριστικών ροπής των ηλεκτρικών αξόνων κίνησης.
•Στρατιωτικά πρότυπα (όπως MIL-STD-810G):χρησιμοποιείται για την προσομοίωση ακραίων θερμοκρασιών περιβάλλοντος (-40 °C ~ 150 °C) και φορτίων πρόσκρουσης για την αναπαραγωγή των επιδόσεων του κιβωτίου ταχυτήτων υπό πραγματικές συνθήκες εργασίας.
6.Τεχνικός σταθμός δοκιμήςΣχήμα Κατάλογος
| Σχήμα |
Δύναμη (kW) |
Στροφή ροπής (Nm) |
Καθορισμένη ταχύτητα (rpm) |
Μέγιστη ταχύτητα (rpm) |
Ακριβότητα μέτρησης ροπής |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| Ειδικότερα, το SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% FS |
| Ειδικότερα, το SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| Ειδικότερα, το SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| Ειδικότερα, το SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| Ειδικότερα: |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| Ειδικότερα, το SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| Ειδικότερα, το SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| Ειδικότερα: |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| Ειδικότερα: |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| Ειδικότερα, τα κράτη μέλη πρέπει να εφαρμόζουν τα ακόλουθα μέτρα: |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Δύναμη, ταχύτητα. ΠεδίοΑκαι ο αριθμός των μονάδων απόκτησης μπορεί να προσαρμοστείόπως απαιτείται. |
7Παροχή και Υπηρεσία Μετά την Πώληση
Παράδοση: Τα τυποποιημένα μοντέλα αποστέλλονται σε 90 ημέρες. Τα προσαρμοσμένα μοντέλα αποστέλλονται σε 90-180 ημέρες (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και τελωνειακής βοήθειας).
Υπηρεσία μετά την πώληση: 1 έτος εγγύηση για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής), ισόβια δίγλωσση τεχνική υποστήριξη (κινεζικά και αγγλικά) (χρόνος απόκρισης ≤ 4 ώρες) ·τα ανταλλακτικά αποστέλλονται εντός της χώρας εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών.· 1.5 ημέρες δωρεάν εκπαίδευσης λειτουργίας παρέχονται· υποστηρίζεται η απομακρυσμένη αποδιορθωτική επεξεργασία (υπολογιστική, συμπεριλαμβανομένης της καθοδήγησης της διαμόρφωσης της αρθρωτής λύσης).
8. Πιστοποιητικά Seelong
9Συσκευή και αποστολή
10. Ενημερωτικά ερωτήματα
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.
Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Απ: Συνήθως 40% T/T προκαταβολή, πλήρης πληρωμή πριν από την αποστολή.
Ε: Ποιο είναι το χρόνο προετοιμασίας για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Φυσικά, είστε πάντα ευπρόσδεκτοι να μας επισκεφθείτε.
