SSCD200-1000/3300 1910Nm Δυναμική ονομαστικής ροπής 3300 στροφές ανά λεπτό Δυναμόμετρο μεταφοράς κιβωτίου ταχυτήτων
1.Περιγραφή του στοιχείου SSCD200-1000/3300 Δυναμόμετρου μετάδοσης κιβωτίου ταχυτήτων

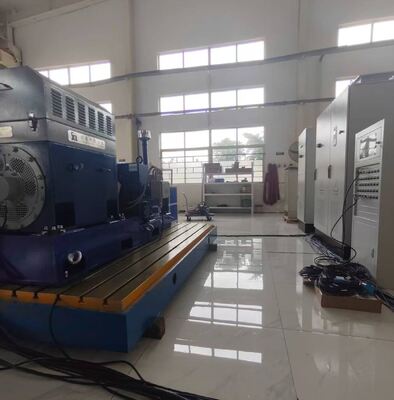

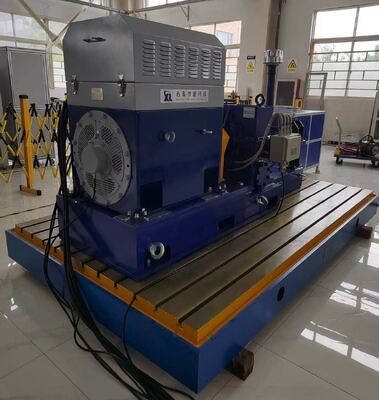

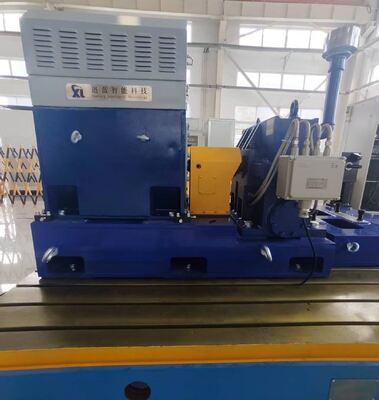

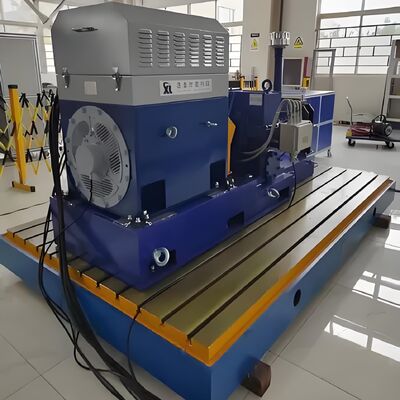

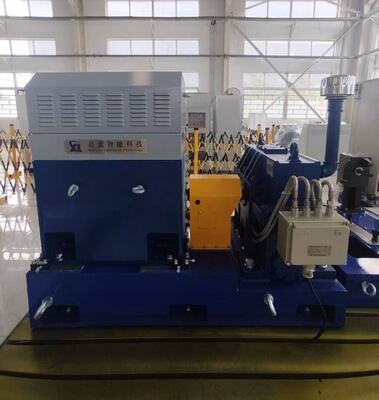

Το δοκιμαστικό πάγκο κιβωτίων ταχυτήτων SSCD200-1000/3300 είναι συσκευή υψηλών επιδόσεων που έχει σχεδιαστεί ειδικά για δοκιμές κιβωτίων ταχυτήτων υψηλής ακρίβειας, που χρησιμοποιείται ευρέως στη βιομηχανική παραγωγή, την αιολική ενέργεια,Μηχανήματα κατασκευήςΤο πακέτο αυτό ενσωματώνει το δυναμόμετρο κίνησης της Seelong (SSCD200-1000/3300 μοντέλο, ισχύς 200 kW, ονομαστική ταχύτητα 1000rpm, μέγιστη ταχύτητα 3300rpm,ακρίβεια μέτρησης ροπής 0.2% FS) και δυναμόμετρο φορτίου (μοντέλο SSCD110-300/600, ισχύς 110kW, ονομαστική ταχύτητα 300rpm, μέγιστη ταχύτητα 600rpm), σε συνδυασμό με το σύστημα μετατροπέα της ABB (ακρίβεια ελέγχου ροπής 0,2% FS,ακρίβεια ρύθμισης ταχύτητας ±1τpm, χρόνος απόκρισης 5 ms) και το σύστημα μέτρησης και ελέγχου XLP-1000 της Seelong (εξοπλισμένο με επεξεργαστή Intel Core i7, μνήμη DDR4 32 GB και SSD 1 TB),επιτρέποντας την ολοκληρωμένη παρακολούθηση και τον ακριβή έλεγχο βασικών παραμέτρων, όπως της ροπής, ταχύτητα, θερμοκρασία και πίεση.
| Ονομασία του συστατικού |
Βασικές προδιαγραφές |
Ετικέτα |
|
SSCD110-300/600
ηλεκτρικό δυναμόμετρο φόρτωσης
|
Δύναμη: 110kW, ονομαστική ταχύτητα: 300rpm, ονομαστική ροπή: 3501Nm, μέγιστη ταχύτητα: 600rpm, αισθητήρας μέτρησης ροπής: 0-5000Nm (ακρίβεια: 0,2%FS) |
Σίλονγκ |
| SSCD200-1000/3300 ηλεκτρικό δυναμόμετρο κίνησης |
Δύναμη: 200kW· ονομαστική ταχύτητα: 1000rpm· ονομαστική ροπή: 1910Nm· μέγιστη ταχύτητα: 3300rpm· αισθητήρας μέτρησης ροπής: 0-2000Nm (ακρίβεια: 0,2%FS) |
Σίλονγκ |
| Συσκευή βαθμονόμησης ροπής |
Καθορισμός της ροπής της φλάντζης ροπής |
Σίλονγκ |
| Σύστημα μετατροπέα μεταβλητής συχνότητας |
Σύστημα μετατροπέα μεταβλητής συχνότητας πολλαπλής κίνησης · ακρίβεια ελέγχου ροπής 0,2% FS · ακρίβεια ελέγχου ταχύτητας ±1 στροφές ανά λεπτό · χρόνος απόκρισης 5 ms · εξοπλισμένο με πολλαπλές προστασίες κατά υπερφόρτωσης, υπερτάσης,και υπερθέρμανση. |
ABB |
| Σύστημα μέτρησης και ελέγχου XLP-1000 |
Βιομηχανικός υπολογιστής: IPC710· CPU: Intel Core i7; Μνήμη: 32GB DDR4; Δίσκος σκληρού: 1TB SSD· Προεγκατεστημένο λογισμικό XLP-1000 |
Σίλονγκ |
| Σύστημα συλλογής δεδομένων |
Μονάδα απόκτησης θερμοκρασίας PT100, μονάδα απόκτησης πίεσης, μονάδα απόκτησης αναλογικού σήματος, αισθητήρας απόκτησης θερμοκρασίας, αισθητήρας απόκτησης πίεσης, αισθητήρας απόκτησης δονήσεων,Πλαίσιο απόκτησης δεδομένων |
Σίλονγκ |
| Συσκευή ελέγχου της θερμοκρασίας του ελαίου |
Χάλυβα από ανοξείδωτο χάλυβα, σύστημα ελέγχου PLC· ακρίβεια ελέγχου θερμοκρασίας: ± 1 °C |
Σίλονγκ |
| Μετρητής ροής εργαλείων |
χρησιμοποιείται για τη μέτρηση ροής νερού και πετρελαίου:
Περιοχή συλλογής: 0-50 L/min·
Ακρίβεια: 0,5% FS
Πρότυπο: SLLL050
|
Σίλονγκ |
| Προαιρετικό - Σύνδεση |
Επιτρεπόμενη ροπή: 500Nm. Επιτρεπόμενη ταχύτητα: 18000 στροφές/λεπτο. |
Σίλονγκ |
| Προαιρετικό - Κράτησης κινητήρα |
Μη τυποποιημένες εξατομικευμένες, σε σχήμα L, πάχους τοίχου > 50 mm |
Σίλονγκ |
| Προαιρετικό - πλάκα χυτοσίδηρου |
Υλικό: HT300· επίπεδα: ≤0,05 mm/m· τραχύτητα επιφάνειας: Ra≤1,6μm· αποσβεστήρες και πλάκες χάλυβα εξασφαλίζουν σταθερότητα κατά τις δοκιμές υψηλής ταχύτητας. |
Σίλονγκ |
| Προαιρετικά - Αποσβεστήρες |
Τύπος ελατήριας, ονομαστικό φορτίο 100-300 kg, συντελεστής αποσβεσμού 0,2-0.3, κατάλληλο για συχνότητες δονήσεων 5-10 Hz· ο αποσβεστήρας και η πλάκα χυτοσιδήρου εξασφαλίζουν σταθερότητα κατά τις δοκιμές υψηλών ταχυτήτων. |
Σίλονγκ |
2. SSCD200-1000/3300 200kW Ηλεκτρικό δυναμόμετρος Τεχνικές παραμέτρους
| Παράμετροι |
Προδιαγραφές |
| Πούρο |
200 κιλοβάτ. |
| Κατηγορία ταχύτητας |
1000 στροφές ανά λεπτό |
| Μέγιστη ταχύτητα |
3300 στροφές ανά λεπτό |
| Ονομαστική ροπή |
1910Nm |
| Πεδίο μέτρησης ροπής |
0-2000Nm |
| Ακριβότητα μέτρησης ροπής |
00,2% FS |
| Ακριβότητα ελέγχου ταχύτητας |
±1 στροφές ανά λεπτό |
| Χρόνος απόκρισης |
5 ms |
3. SSCD200-1000/3300 Δυναμόμετρος μετάδοσης κιβωτίου ταχυτήτων Κεντρικά πλεονεκτήματα
1) Δοκιμές υψηλής ακρίβειας: ακρίβεια μέτρησης ροπής 0,2% FS, ακρίβεια ελέγχου ταχύτητας ± 1 στροφές/δευτερόλεπτο, εξασφαλίζοντας ακριβή και αξιόπιστα δεδομένα δοκιμής.
2) Υψηλής αποδοτικότητας επεξεργασία δεδομένων: Το σύστημα μέτρησης και ελέγχου XLP-1000 είναι εξοπλισμένο με έναν επεξεργαστή υψηλών επιδόσεων, ο οποίος επιτρέπει την ταχεία επεξεργασία δεδομένων και την παρακολούθηση σε πραγματικό χρόνο.
3) Ολοκληρωμένη παρακολούθηση παραμέτρων: Το σύστημα συλλογής δεδομένων ενσωματώνει πολλαπλούς αισθητήρες για την ολοκληρωμένη παρακολούθηση παραμέτρων όπως θερμοκρασία, πίεση και ρυθμός ροής.
4) Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος: Το ηλεκτρικό δυναμόμετρο μετατρέπει τη μηχανική ενέργεια σε ηλεκτρική ενέργεια και την τροφοδοτεί πίσω στο δίκτυο ηλεκτρικής ενέργειας, επιτυγχάνοντας δοκιμές εξοικονόμησης ενέργειας.
5) Ευέλικτη διαμόρφωση: Προσφέρει μια ποικιλία προαιρετικών συστατικών για την κάλυψη των αναγκών των διαφόρων σενάριων δοκιμών.
4. SSCD200-1000/3300 Χώροι εφαρμογής του δυναμομέτρου μετάδοσης κιβωτίου ταχυτήτων
1) Βιομηχανικά κιβώτια ταχυτήτων: χρησιμοποιούνται για δοκιμές απόδοσης μεταφοράς, αύξησης θερμοκρασίας και ζωής μηχανών εργαλείων, μεταλλουργικών μηχανών,Μηχανήματα εξόρυξης και μηχανήματα καουτσούκ και πλαστικών για τη διασφάλιση της σταθερότητας της επεξεργασίας και της αντοχής στην φθορά.
2) Κιβώτια ταχυτήτων ανεμογεννητριών: Υποστηρίζει τα χαρακτηριστικά δονήσεων, τις δυναμικές επιδόσεις και τις δοκιμές αξιοπιστίας των κιβωτίων ταχυτήτων των ανεμογεννήτρων με επίπεδο μεγαβάτ, κατάλληλο για απομακρυσμένη επιγραμμική παρακολούθηση και διάγνωση σφαλμάτων.
3) Κιβώτια ταχυτήτων μηχανημάτων: η οποία καλύπτει την προσομοίωση φορτίου και τη δοκιμή αντοχής εξοπλισμού, όπως θρυμματιστικών και μεταφορικών μηχανών, καθώς και την επαλήθευση της λειτουργίας σε σκληρά περιβάλλοντα.
4) Αυτοκινητοβιομηχανίες και σιδηροδρομικές μεταφορές: Οι εφαρμογές περιλαμβάνουν βελτιστοποίηση της απόδοσης των κιβωτίων ταχυτήτων, των κιβωτίων ταχυτήτων ηλεκτρικών οχημάτων και των συστημάτων έλξης σιδηροδρόμων υψηλής ταχύτητας, βελτιώνοντας την απόδοση των κιβωτίων ταχυτήτων και την ομαλή οδήγηση.
5) Σκάφη και εξοπλισμός ενέργειας: Χρησιμοποιείται για δοκιμές αντιστοίχισης ταχύτητας των κιβωτίων ταχυτήτων πλοίων και για την επαλήθευση της αντοχής στη διάβρωση και της επιδόσης λιπαντικής λειτουργίας των υδροηλεκτρικών κιβωτίων ταχυτήτων.
5. SSCD200-1000/3300 Πρότυπα αναφοράς δυναμομέτρου μετάδοσης κιβωτίου ταχυτήτων
1) JB/T 10634-2023 "Ηλεκτρικός δυναμόμετρος": Η βασική προδιαγραφή, η οποία καλύπτει τις τεχνικές απαιτήσεις και τους κανόνες ελέγχου των δυναμομετρητών, με έμφαση στην ακρίβεια της μέτρησης ροπής (π.χ. ± 0,2% FS) και την ακρίβεια ελέγχου ταχύτητας (π.χ.±1 στροφές ανά λεπτό).
2) ISO 6336 και AGMA 2001: Διεθνώς αναγνωρισμένα πρότυπα που χρησιμοποιούνται για τον υπολογισμό της απόδοσης μετάδοσης του κιβωτίου για τη διασφάλιση της ακρίβειας των λογισμικών ελέγχου και ανάλυσης.
3) QC/T 533-1999 "Μέθοδοι δοκιμής για άξονες κίνησης αυτοκινήτων σε πάγκο": παρέχει αναφορά για μεθόδους όπως η δοκιμή στατικής στρεβλώσεως των συγκροτήσεων και η δοκιμή κόπωσης των ταχυτήτων και εφαρμόζεται στην δοκιμή χαρακτηριστικών ροπής των ηλεκτρικών αξόνων κίνησης.
4) Στρατιωτικά πρότυπα (όπως MIL-STD-810G)Χρησιμοποιείται για την προσομοίωση ακραίων θερμοκρασιών περιβάλλοντος (-40°C~150°C) και φορτίων πρόσκρουσης για την αναπαραγωγή των επιδόσεων του κιβωτίου ταχυτήτων υπό πραγματικές συνθήκες εργασίας.
6. Κατάλογος μοντέλων δυναμόμετρου μετάδοσης κιβωτίου ταχυτήτων
| Σχήμα |
Δύναμη (kW) |
Στροφή ροπής (Nm) |
Καθορισμένη ταχύτητα (rpm) |
Μέγιστη ταχύτητα (rpm) |
Ακριβότητα μέτρησης ροπής |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| Ειδικότερα, το SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% FS |
| Ειδικότερα, το SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| Ειδικότερα, το SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| Ειδικότερα, το SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| Ειδικότερα: |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| Ειδικότερα, το SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| Ειδικότερα, το SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| Ειδικότερα: |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| Ειδικότερα: |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| Ειδικότερα, τα κράτη μέλη πρέπει να εφαρμόζουν τα ακόλουθα μέτρα: |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Δύναμη, εύρος ταχύτηταςΑκαι ο αριθμός των μονάδων απόκτησης μπορεί να προσαρμοστείΑs Απαιτείται. |
7- Παράδοση και Υπηρεσία Μετά την Πώληση
Παράδοση: Τα τυποποιημένα μοντέλα αποστέλλονται σε 90 ημέρες. Τα προσαρμοσμένα μοντέλα αποστέλλονται σε 90-180 ημέρες (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και τελωνειακής βοήθειας).
Υπηρεσία μετά την πώληση: 1 έτος εγγύηση για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής), ισόβια δίγλωσση τεχνική υποστήριξη (κινεζικά και αγγλικά) (χρόνος απόκρισης ≤ 4 ώρες) ·τα ανταλλακτικά αποστέλλονται εντός της χώρας εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών.· 1.5 ημέρες δωρεάν εκπαίδευσης λειτουργίας παρέχονται· υποστηρίζεται η απομακρυσμένη αποδιορθωτική επεξεργασία (υπολογιστική, συμπεριλαμβανομένης της καθοδήγησης της διαμόρφωσης της αρθρωτής λύσης).
8. Πιστοποιητικά Seelong
9Συσκευή και αποστολή
10. Ενημερωτικά ερωτήματα
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.
Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Απ: Συνήθως 40% T/T προκαταβολή, πλήρης πληρωμή πριν από την αποστολή.
Ε: Ποιο είναι το χρόνο προετοιμασίας για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Φυσικά, είστε πάντα ευπρόσδεκτοι να μας επισκεφθείτε.
