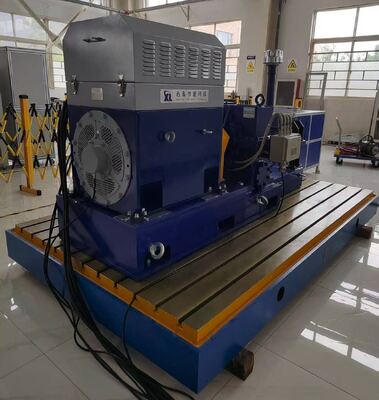

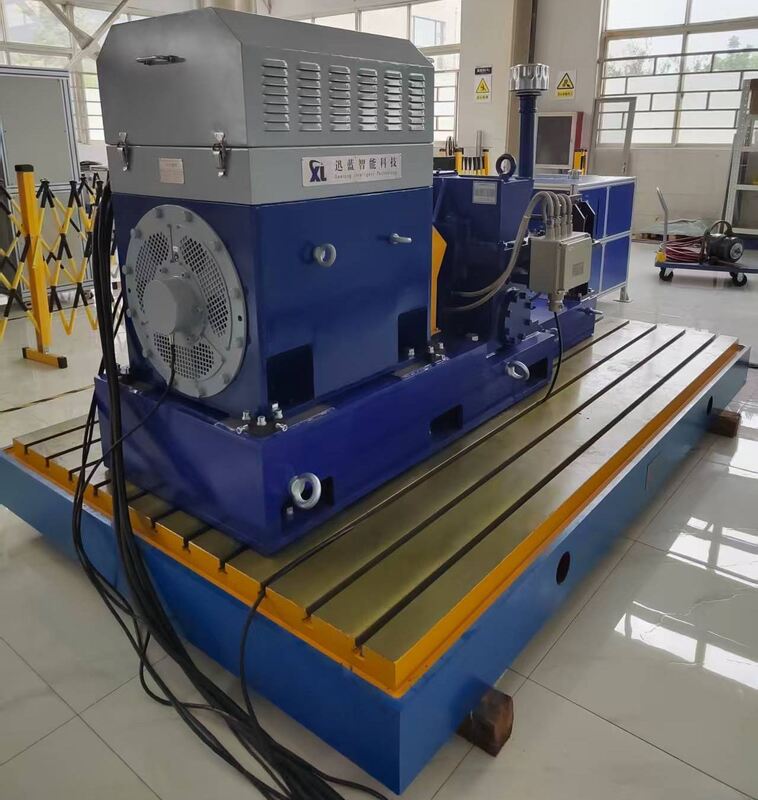

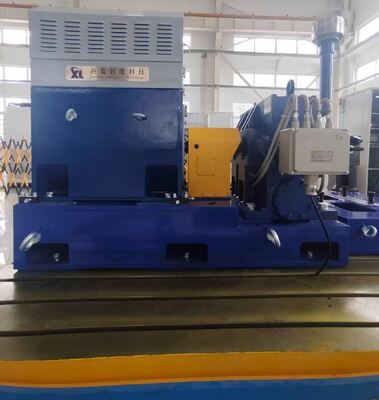

SSCD200-1000/3300 1910Nm Ονομαστική Ροπή 3300rpm Μέγιστη Ταχύτητα Κιβωτίου Ταχυτήτων Δυναμόμετρο Μετάδοσης
1. SSCD200-1000/3300 Περιγραφή Εξαρτημάτων Δυναμόμετρου Μετάδοσης Κιβωτίου Ταχυτήτων

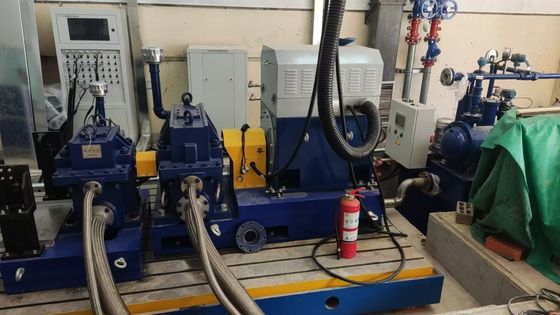

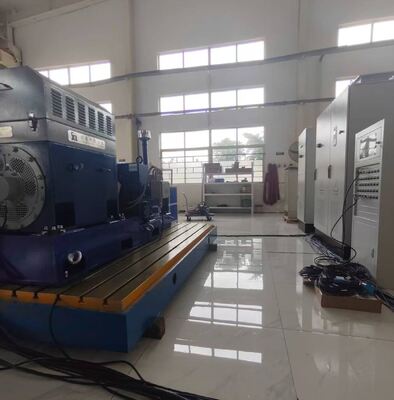

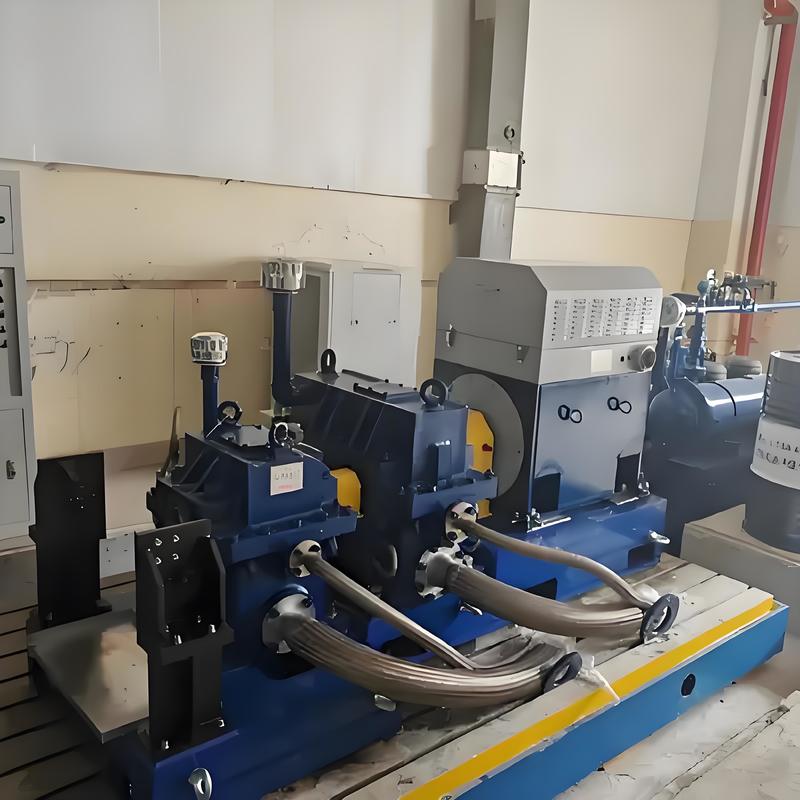

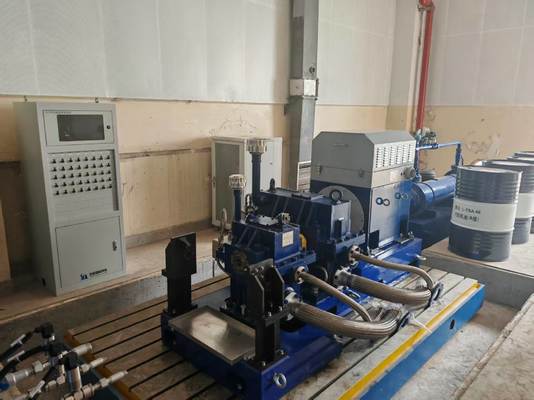

Το SSCD200-1000/3300 Gearbox Test Bench είναι μια συσκευή υψηλής απόδοσης σχεδιασμένη ειδικά για δοκιμές κιβωτίων ταχυτήτων υψηλής ακρίβειας, που χρησιμοποιείται ευρέως στη βιομηχανική κατασκευή, την αιολική ενέργεια, τα μηχανήματα κατασκευών, την αυτοκινητοβιομηχανία και τις σιδηροδρομικές μεταφορές. Αυτός ο πάγκος ενσωματώνει το δυναμόμετρο κίνησης της Seelong (μοντέλο SSCD200-1000/3300, ισχύς 200kW, ονομαστική ταχύτητα 1000rpm, μέγιστη ταχύτητα 3300rpm, ακρίβεια μέτρησης ροπής 0,2%FS) και το δυναμόμετρο φόρτισης (μοντέλο SSCD110-300/600, ισχύς 110kW, ονομαστική ταχύτητα 300rpm, μέγιστη ταχύτητα 600rpm), σε συνδυασμό με το σύστημα μετατροπέα της ABB (ακρίβεια ελέγχου ροπής 0,2%FS, ακρίβεια ελέγχου ταχύτητας ±1rpm, χρόνος απόκρισης 5ms) και το σύστημα μέτρησης και ελέγχου XLP-1000 της Seelong (εξοπλισμένο με επεξεργαστή Intel Core i7, μνήμη 32GB DDR4 και SSD 1TB), επιτρέποντας ολοκληρωμένη παρακολούθηση και ακριβή έλεγχο βασικών παραμέτρων όπως ροπή, ταχύτητα, θερμοκρασία και πίεση.
| Όνομα Εξαρτήματος |
Βασικές Προδιαγραφές |
Μάρκα |
|
SSCD110-300/600
ηλεκτρικό δυναμόμετρο φόρτισης
|
Ισχύς: 110kW; Ονομαστική ταχύτητα: 300rpm; Ονομαστική ροπή: 3501Nm; Μέγιστη ταχύτητα: 600rpm; Αισθητήρας μέτρησης ροπής: 0-5000Nm (ακρίβεια: 0,2%FS) |
Seelong |
| SSCD200-1000/3300 ηλεκτρικό δυναμόμετρο κίνησης |
Ισχύς: 200kW; Ονομαστική ταχύτητα: 1000rpm; Ονομαστική ροπή: 1910Nm; Μέγιστη ταχύτητα: 3300rpm; Αισθητήρας μέτρησης ροπής: 0-2000Nm (ακρίβεια: 0,2%FS) |
Seelong |
| Διάταξη βαθμονόμησης ροπής |
Βαθμονόμηση ροπής φλάντζας ροπής |
Seelong |
| Σύστημα μετατροπέα μεταβλητής συχνότητας |
Σύστημα μετατροπέα μεταβλητής συχνότητας πολλαπλών κινήσεων; ακρίβεια ελέγχου ροπής 0,2%FS; ακρίβεια ελέγχου ταχύτητας ±1rpm; χρόνος απόκρισης 5ms; εξοπλισμένο με πολλαπλές προστασίες από υπερφόρτωση, υπέρταση και υπερθέρμανση. |
ABB |
| Σύστημα Μέτρησης και Ελέγχου XLP-1000 |
Βιομηχανικός υπολογιστής: IPC710; CPU: Intel Core i7; Μνήμη: 32GB DDR4; Σκληρός δίσκος: 1TB SSD; Προεγκατεστημένο λογισμικό XLP-1000 |
Seelong |
| Σύστημα συλλογής δεδομένων |
Μονάδα συλλογής θερμοκρασίας PT100, μονάδα συλλογής πίεσης, μονάδα συλλογής αναλογικού σήματος, αισθητήρας συλλογής θερμοκρασίας, αισθητήρας συλλογής πίεσης, αισθητήρας συλλογής κραδασμών, κουτί συλλογής δεδομένων |
Seelong |

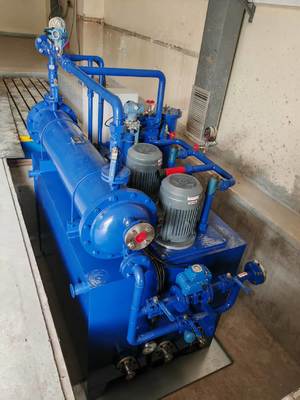

| Διάταξη ελέγχου θερμοκρασίας λαδιού |
Εναλλάκτης θερμότητας πλάκας από ανοξείδωτο χάλυβα, σύστημα ελέγχου PLC; ακρίβεια ελέγχου θερμοκρασίας: ± 1 ℃ |
Seelong |
| Μετρητής ροής γραναζιού |
χρησιμοποιείται για τη μέτρηση της ροής νερού και λαδιού:
Εύρος συλλογής: 0-50 L/min;
Ακρίβεια: 0,5%FS
Μοντέλο: SLLL050
|
Seelong |
| Προαιρετικό - Σύζευξη |
Επιτρεπόμενη ροπή: 500Nm; Επιτρεπόμενη ταχύτητα: 18000 r/min |
Seelong |
| Προαιρετικό - Βάση κινητήρα |
Μη τυπικό προσαρμοσμένο σχήμα L, πάχος τοιχώματος > 50mm |
Seelong |
| Προαιρετικό - Πλάκα από χυτοσίδηρο |
Υλικό: HT300; Επίπεδο: ≤0,05mm/m; Τραχύτητα επιφάνειας: Ra≤1,6μm; Οι αποσβεστήρες κραδασμών και οι πλάκες από χυτοσίδηρο εξασφαλίζουν σταθερότητα κατά τη διάρκεια δοκιμών υψηλής ταχύτητας. |
Seelong |
| Προαιρετικό - Αποσβεστήρες κραδασμών |
Ελατηρίου, ονομαστικό φορτίο 100-300kg, συντελεστής απόσβεσης 0,2-0,3, κατάλληλο για συχνότητες κραδασμών 5-10Hz; ο αποσβεστήρας κραδασμών και η πλάκα από χυτοσίδηρο εξασφαλίζουν σταθερότητα κατά τη διάρκεια δοκιμών υψηλής ταχύτητας. |
Seelong |
2. SSCD200-1000/3300 200kW Ηλεκτρικό Δυναμόμετρο Τεχνικές Παράμετροι
| Παράμετροι |
Προδιαγραφές |
| Ισχύς |
200kW |
| Ονομαστική ταχύτητα |
1000rpm |
| Μέγιστη ταχύτητα |
3300rpm |
| Ονομαστική ροπή |
1910Nm |
| Εύρος μέτρησης ροπής |
0-2000Nm |
| Ακρίβεια μέτρησης ροπής |
0,2%FS |
| Ακρίβεια ελέγχου ταχύτητας |
±1rpm |
| Χρόνος απόκρισης |
5ms |
3. SSCD200-1000/3300 Βασικά Πλεονεκτήματα Δυναμόμετρου Μετάδοσης Κιβωτίου Ταχυτήτων
1) Δοκιμές υψηλής ακρίβειας: Ακρίβεια μέτρησης ροπής 0,2%FS, ακρίβεια ελέγχου ταχύτητας ±1rpm, εξασφαλίζοντας ακριβή και αξιόπιστα δεδομένα δοκιμών.
2) Επεξεργασία δεδομένων υψηλής απόδοσης: Το σύστημα μέτρησης και ελέγχου XLP-1000 είναι εξοπλισμένο με έναν επεξεργαστή υψηλής απόδοσης, επιτρέποντας την ταχεία επεξεργασία δεδομένων και την παρακολούθηση σε πραγματικό χρόνο.
3) Ολοκληρωμένη παρακολούθηση παραμέτρων: Το σύστημα συλλογής δεδομένων ενσωματώνει πολλαπλούς αισθητήρες για την ολοκληρωμένη παρακολούθηση παραμέτρων όπως θερμοκρασία, πίεση και ρυθμός ροής.
4) Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος: Το ηλεκτρικό δυναμόμετρο μετατρέπει τη μηχανική ενέργεια σε ηλεκτρική ενέργεια και την τροφοδοτεί πίσω στο δίκτυο, επιτυγχάνοντας δοκιμές εξοικονόμησης ενέργειας.
5) Ευέλικτη διαμόρφωση: Προσφέρει μια ποικιλία προαιρετικών εξαρτημάτων για την κάλυψη των αναγκών διαφορετικών σεναρίων δοκιμών.
4. SSCD200-1000/3300 Περιοχές Εφαρμογής Δυναμόμετρου Μετάδοσης Κιβωτίου Ταχυτήτων
1) Βιομηχανικά κιβώτια ταχυτήτων: χρησιμοποιούνται για δοκιμές απόδοσης μετάδοσης, αύξησης θερμοκρασίας και διάρκειας ζωής εργαλειομηχανών, μεταλλουργικών μηχανημάτων, μηχανημάτων εξόρυξης και μηχανημάτων από καουτσούκ και πλαστικό για την εξασφάλιση σταθερότητας επεξεργασίας και αντοχής στη φθορά.
2) Κιβώτια ταχυτήτων ανεμογεννητριών: Υποστηρίζει χαρακτηριστικά κραδασμών, δυναμικές επιδόσεις και δοκιμές αξιοπιστίας κιβωτίων ταχυτήτων ανεμογεννητριών μεγαβάτ, κατάλληλα για απομακρυσμένη online παρακολούθηση και διάγνωση βλαβών.
3) Κιβώτια ταχυτήτων μηχανημάτων μηχανικής: που καλύπτουν προσομοίωση φορτίου και δοκιμές ανθεκτικότητας εξοπλισμού όπως θραυστήρες και μεταφορείς, και επαλήθευση λειτουργίας σε σκληρά περιβάλλοντα.
4) Αυτοκινητοβιομηχανία και σιδηροδρομικές μεταφορές: Οι εφαρμογές περιλαμβάνουν τη βελτιστοποίηση απόδοσης των κιβωτίων ταχυτήτων, των κιβωτίων ταχυτήτων ηλεκτρικών οχημάτων και των συστημάτων έλξης υψηλής ταχύτητας, βελτιώνοντας την απόδοση μετάδοσης και την ομαλότητα οδήγησης.
5) Πλοία και ενεργειακός εξοπλισμός: Χρησιμοποιείται για δοκιμές αντιστοίχισης ταχύτητας κιβωτίων ταχυτήτων θαλάσσης και για την επαλήθευση της αντοχής στη διάβρωση και της απόδοσης λίπανσης των κιβωτίων ταχυτήτων υδροηλεκτρικής ενέργειας.
5. SSCD200-1000/3300 Πρότυπα Αναφοράς Δυναμόμετρου Μετάδοσης Κιβωτίου Ταχυτήτων
1) JB/T 10634-2023 "Ηλεκτρικό Δυναμόμετρο": Η βασική προδιαγραφή, που καλύπτει τις τεχνικές απαιτήσεις και τους κανόνες επιθεώρησης των δυναμομέτρων, με έμφαση στην ακρίβεια μέτρησης ροπής (π.χ., ±0,2%FS) και στην ακρίβεια ελέγχου ταχύτητας (π.χ., ±1rpm).
2) ISO 6336 και AGMA 2001: Διεθνώς αναγνωρισμένα πρότυπα που χρησιμοποιούνται για τον υπολογισμό της απόδοσης μετάδοσης γραναζιών για την εξασφάλιση της ακρίβειας των μοντέλων λογισμικού ελέγχου και ανάλυσης.
3) QC/T 533-1999 "Μέθοδοι δοκιμής για άξονες κίνησης αυτοκινήτων σε πάγκο": παρέχει αναφορά για μεθόδους όπως η στατική δοκιμή στρέψης συγκροτημάτων και η δοκιμή κόπωσης γραναζιών και είναι εφαρμόσιμη στη δοκιμή χαρακτηριστικών ροπής των ηλεκτρικών αξόνων κίνησης.
4) Στρατιωτικά πρότυπα (όπως MIL-STD-810G): χρησιμοποιούνται για την προσομοίωση ακραίων θερμοκρασιών περιβάλλοντος (-40℃~150℃) και φορτίων κρούσης για την αναπαραγωγή της απόδοσης του κιβωτίου ταχυτήτων υπό πραγματικές συνθήκες εργασίας.
6. Λίστα μοντέλων δυναμόμετρου μετάδοσης κιβωτίου ταχυτήτων
| Μοντέλο |
Ισχύς (kW) |
Ροπή (Nm) |
Ονομαστική ταχύτητα (rpm) |
Μέγιστη ταχύτητα (rpm) |
Ακρίβεια μέτρησης ροπής |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,2%FS |
| Εύρος ισχύος, ταχύτητας και ο αριθμός των μονάδων συλλογής μπορεί να προσαρμοστεί κατά την απαίτηση. |
7. Παράδοση και Εξυπηρέτηση μετά την πώληση
Παράδοση: Τα τυπικά μοντέλα αποστέλλονται σε 90 ημέρες; τα προσαρμοσμένα μοντέλα αποστέλλονται σε 90-180 ημέρες (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και της βοήθειας εκτελωνισμού).
Εξυπηρέτηση μετά την πώληση: 1 έτος εγγύηση για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζα ροπής), ισόβια δίγλωσση (κινεζικά και αγγλικά) τεχνική υποστήριξη (χρόνος απόκρισης ≤ 4 ώρες); τα ανταλλακτικά αποστέλλονται εγχώρια εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών; παρέχονται 1,5 ημέρες δωρεάν εκπαίδευσης λειτουργίας; υποστηρίζεται απομακρυσμένη αποσφαλμάτωση (με βάση τον υπολογιστή, συμπεριλαμβανομένης της καθοδήγησης διαμόρφωσης αρθρωτής λύσης).
8. Πιστοποιητικά Seelong

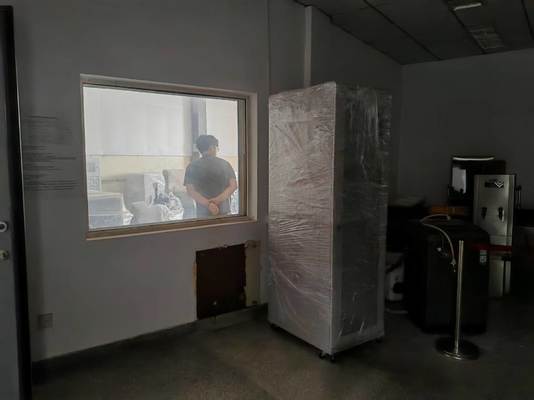

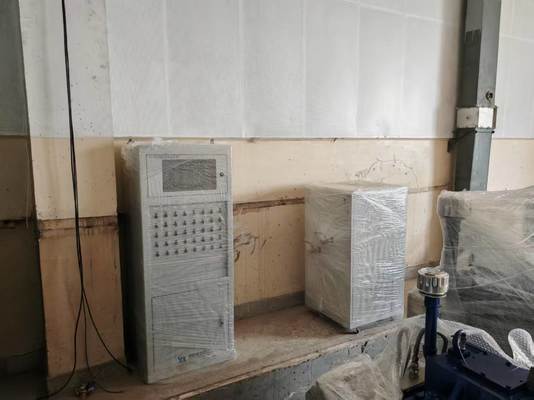

9. Συσκευασία και αποστολή
10. Συχνές ερωτήσεις
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε μικρή δοκιμαστική παραγγελία 1 τεμαχίου για προϊόντα σε απόθεμα.
Ε: Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό σας δείγμα βιβλίου.
Ε: Ποιος είναι ο όρος πληρωμής σας;
Α: Κανονικά 40% κατάθεση T/T, πληρωμή εξ ολοκλήρου πριν από την αποστολή.
Ε: Ποιος είναι ο χρόνος παράδοσης για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής αισθητήρων είναι 2-3 εβδομάδες, για άλλα προϊόντα επικοινωνήστε μαζί μας.
Ε: Πώς λαμβάνουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό μας προσωπικό θα επικοινωνήσει μαζί σας σχετικά με το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Βεβαίως, είστε πάντα ευπρόσδεκτοι να κάνετε μια επίσκεψη.
