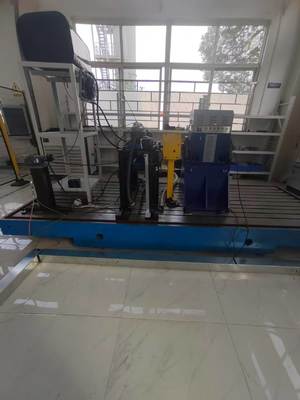

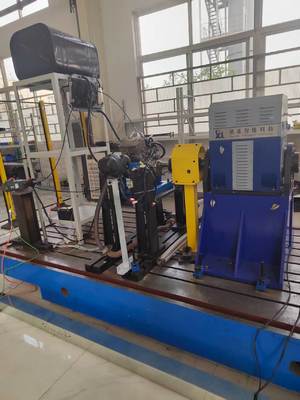

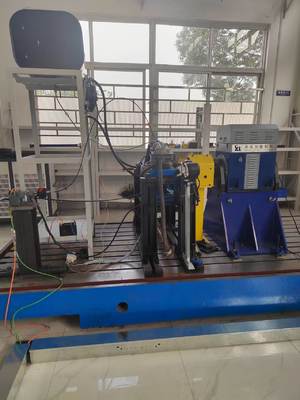

SSCG132-3000/10000 132kW κινητήρας UAV Ηλεκτρικός δυναμομετρητής δοκιμαστικός πάγκος
1. Δελτίο ΕΚΑΧ αριθ. 132kWΑΜΠΕγινέΕηλεκτρικόDΔοκιμαστικό μέτροΤβ)Βench Περιγραφή του συστατικού

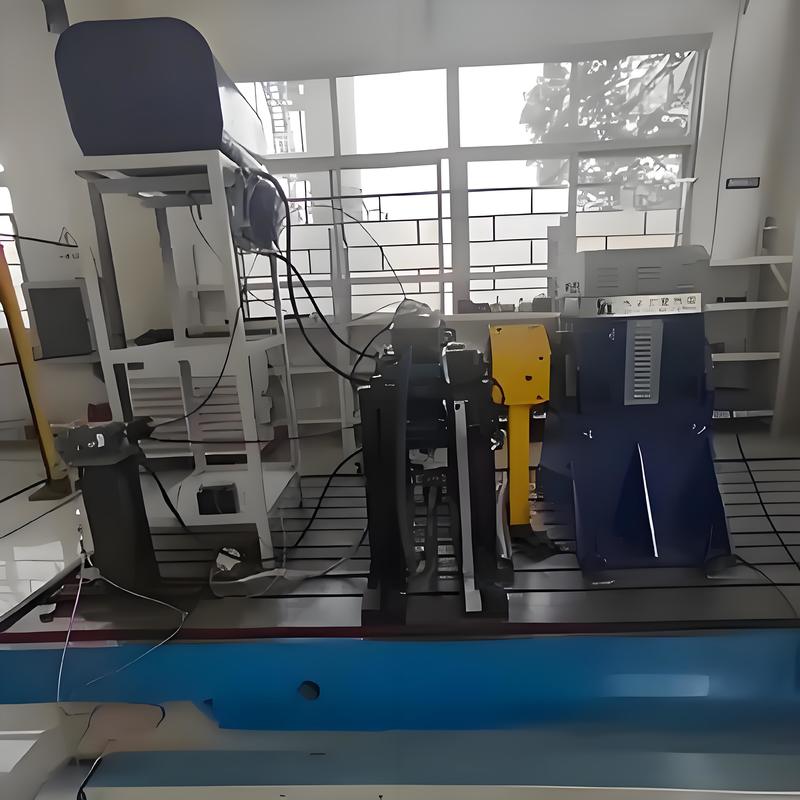

Το δοκιμαστικό πάγκο ηλεκτρικού δυναμομέτρου κινητήρα UAV SSCG132-3000/10000 132kW είναι ένα ολοκληρωμένο σύστημα δοκιμών που έχει σχεδιαστεί ειδικά για την έρευνα και την επαλήθευση κινητήρων UAV υψηλής ισχύος.Το σύστημα αυτό ενσωματώνει ένα ηλεκτρικό δυναμόμετρο υψηλής ακρίβειας, ένα αρθρωτό σύστημα μέτρησης και ελέγχου και μια μονάδα συλλογής δεδομένων πολλαπλών καναλιών, που επιτρέπουν την ολοκληρωμένη αξιολόγηση βασικών παραμέτρων απόδοσης όπως ροπή, ταχύτητα, ισχύ,και κατανάλωση καυσίμου των κινητήρων τύπου 132 kW.
| Ονομασία του συστατικού |
Βασικές προδιαγραφές |
ΒΡάντ |

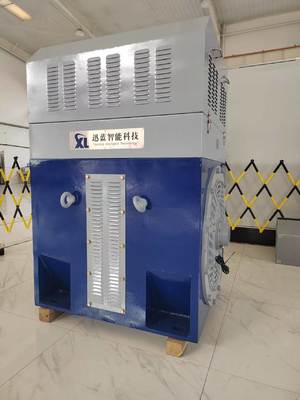

| Ηλεκτρικό δυναμόμετρο SSCG132-3000/10000 |
Δύναμη 132kW, ονομαστική ταχύτητα 3000rpm, μέγιστη ταχύτητα 10000rpm, ονομαστική ροπή 420Nm, αεροψυγμένο σχεδιασμό. |
Σίλονγκ |
| Φλέγγι ροπής |
Πεδίο μέτρησης 0-500Nm, ακρίβεια 0,2% FS |
HBM |
| Σύστημα μετατροπέα μεταβλητής συχνότητας |
πολλαπλές προστασίες από υπερφόρτωση, υπερτάσεις και υπερθέρμανση. |
ABB |
| Σύστημα μέτρησης και ελέγχου XLE-1000 |
Βιομηχανικός υπολογιστής: IPC710· CPU: Intel Core i7; Μνήμη: 32GB DDR4; Δίσκος σκληρού: 1TB SSD· Προεγκατεστημένο λογισμικό XLE-1000 |
Σίλονγκ |
| Σύστημα συλλογής δεδομένων |
Περιλαμβάνει 6-κανάλινη μονάδα χαμηλής θερμοκρασίας, 8-κανάλινη μονάδα υψηλής θερμοκρασίας και 8-κανάλινη αναλογική μονάδα, ενσωματώνοντας PT100, αισθητήρες πίεσης και θερμοκρασίας και υγρασίας. |
Σίλονγκ |
| Ενεργοποιητής εξυπηρέτησης πεπιεσμού |
Δύναμη ενεργοποίησης 150N, στροφή 120 mm. Ηλεκτρονική προσομοίωση του αεριωθούμενου: διπλό κανάλι 0-2.5V/5V |
Σίλονγκ |
| μέτρο κατανάλωσης καυσίμου |
Τύπος ζύγισης, εύρος μέτρησης 10-50Kg/h, ακρίβεια 0,2%FS |
Σίλονγκ |
| Κεντροφυλακτικός ανεμιστήρας μεταβλητής συχνότητας |
30 kW ισχύος, που χρησιμοποιείται για την απώλεια θερμότητας της υπό δοκιμή διάταξης. |
Σίλονγκ |
| Προαιρετικό - Σύνδεση |
Επιτρεπόμενη ροπή: 500Nm. Επιτρεπόμενη ταχύτητα: 18000 στροφές/λεπτο. |
Σίλονγκ |
| Προαιρετικό - Κράτησης κινητήρα |
Μη τυποποιημένες εξατομικευμένες, σε σχήμα L, πάχους τοίχου > 50 mm |
Σίλονγκ |
| Προαιρετικό - πλάκα χυτοσίδηρου |
Υλικό: HT300· επίπεδα: ≤0,05 mm/m· τραχύτητα επιφάνειας: Ra≤1,6μm· αποσβεστήρες και πλάκες χάλυβα εξασφαλίζουν σταθερότητα κατά τις δοκιμές υψηλής ταχύτητας. |
Σίλονγκ |
| Προαιρετικά - Αποσβεστήρες |
Τύπος ελατήριας, ονομαστικό φορτίο 100-300 kg, συντελεστής αποσβεσμού 0,2-0.3, κατάλληλο για συχνότητες δονήσεων 5-10 Hz· ο αποσβεστήρας και η πλάκα χυτοσιδήρου εξασφαλίζουν σταθερότητα κατά τις δοκιμές υψηλών ταχυτήτων. |
Σίλονγκ |
2.Δελτίο ΕΚΑΧ αριθ. 132kWΗλεκτρικό δυναμόμετροΤεχνικές παραμέτρους
| Παράμετροι |
Προδιαγραφές |
| Σχήμα |
Δελτίο ΕΚΑΧ αριθ. |
| Κατηγορία ισχύος |
132kW |
| Κατηγορία ταχύτητας |
3000 στροφές ανά λεπτό |
| Ονομαστική ροπή |
420Nm |
| Μέγιστη ταχύτητα |
10000 στροφές ανά λεπτό |
| Μέθοδος ψύξης |
με ψύξη με αέρα |
| Επίπεδο προστασίας |
Διάκριση IP54 |
| Δυνατότητα υπερφόρτωσης |
150% της ονομαστικής ισχύος |
| Ακριβότητα μέτρησης ροπής |
±0,2% FS |
| Ακριβότητα μέτρησης ταχύτητας |
±1 στροφές ανά λεπτό |
3. SSCG132-3000/10000 132kW κινητήρας UAV Ηλεκτρικός δυναμομετρητής Κεντρικά πλεονεκτήματα
Υψηλής ακρίβειας έλεγχος: Η φλέβα ροπής και ο μετρητής κατανάλωσης καυσίμου έχουν ακρίβεια 0,2% FS και σε συνδυασμό με τον αλγόριθμο PID επιτυγχάνεται έλεγχος των διακυμάνσεων ταχύτητας (τυπική τιμή < ± 0,1%).
Διαχείριση ενέργειας σε τέσσερα τεταρτημόρια: Υποστηρίζει λειτουργία διπλής λειτουργίας ηλεκτρικής/γεννήτριας, με υψηλή ενεργειακή απόδοση ανατροφοδότησης και προσαρμόζεται στις ανάγκες δοκιμής σε πλήρη κατάσταση των κινητήρων drones.
Μοδική κλιμακωτότητα: Το σύστημα μέτρησης και ελέγχου XLE-1000 υποστηρίζει την απόκτηση δεδομένων πολλαπλών καναλιών και τα προαιρετικά εξαρτήματα μπορούν να προσαρμόζονται ευέλικτα σε διαφορετικά σενάρια δοκιμών.
Προστασία της ασφάλειας: Το σύστημα μετατροπέα συχνότητας ενσωματώνει προστασία από υπερφόρτωση, υπερπίεση και υπερθέρμανση για να εξασφαλίσει τη σταθερότητα κατά τη διάρκεια δοκιμών υψηλής ταχύτητας.
Σχεδιασμός χαμηλών δονήσεων: Ο αναισθητήρας προσαρμόζεται σε συχνότητες δονήσεων 5-10 Hz και η πλάκα χυτοσιδήρου εξασφαλίζει την ακρίβεια της δοκιμής.
4. SSCG132-3000/10000 132kW κινητήρας UAV Ηλεκτρικός δυναμομετρητής Περιοχές εφαρμογής
Ανάπτυξη κινητήρων μη επανδρωμένων αεροσκαφών (UAV): Δοκιμή πλήρους διαδικασίας που εφαρμόζεται σε κινητήρες τουρβοξυλίου/τουρβοκίνησης κλάσης 132 kW.
Επιβεβαίωση αεροδιαστημικής πρόωσης: Υποστηρίζει τη δοκιμή αντοχής υλικών που είναι δύσκολο να μεταποιηθούν με μηχανή, όπως κράματα υψηλής θερμοκρασίας και κράματα τιτανίου.
Δοκιμές ισχύος νέας ενέργειας: Αξιολόγηση της ενεργειακής απόδοσης ανατροφοδότησης των υβριδικών συστημάτων κίνησης.
Καθορισμός βιομηχανικών κινητήρων: χρησιμοποιείται για υψηλής ακρίβειας βαθμονόμηση των χαρακτηριστικών ροπής και ταχύτητας του κινητήρα.
5. SSCG132-3000/10000 132kW κινητήρας UAV Ηλεκτρικός δυναμομετρητής Πρότυπα αναφοράς
Πρότυπα ηλεκτρικής ασφάλειας: συμμορφώνεται με τα πρότυπα IEC 60034-30-1 ενεργειακής απόδοσης.
Πρότυπα απόκτησης δεδομένων: σύμφωνα με το σύστημα διαχείρισης μετρήσεων ISO 10012.
Πρότυπα προσαρμοστικότητας στο περιβάλλον: πληροί τις απαιτήσεις περιβαλλοντικών δοκιμών της σειράς GB/T 2423.
6.Ηλεκτρικός δυναμομετρητής κινητήρα UAVΣχήμα Κατάλογος
| Σχήμα |
Δύναμη (kW) |
Στροφή ροπής (Nm) |
Καθορισμένη ταχύτητα (rpm) |
Μέγιστη ταχύτητα (rpm) |
Ακριβότητα μέτρησης ροπής |
| Δελτίο ΕΚΑΧ αριθ. |
30 |
95 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΤ αριθ. |
45 |
143 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΑΧ αριθ. |
60 |
191 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΑΧ αριθ. |
75 |
238 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΑΧ αριθ. |
90 |
286 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΑΧ αριθ. |
110 |
350 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΑΧ αριθ. |
132 |
420 |
3000 |
10000 |
00,2% FS |
| Δελτίο ΕΚΑΧ αριθ. |
160 |
509 |
3000 |
10000 |
00,2% FS |
| Επικαιροποιημένο |
200 |
637 |
3000 |
8000 |
00,2% FS |
| Επικαιροποιημένα συστήματα |
250 |
796 |
3000 |
8000 |
00,2% FS |
| Επικαιροποιημένα συστήματα |
300 |
955 |
3000 |
7500 |
00,2% FS |
| Επικαιροποιημένα συστήματα |
350 |
1114 |
3000 |
7500 |
00,2% FS |
| Επικαιροποιημένα συστήματα |
400 |
1273 |
3000 |
7500 |
00,2% FS |
| Δύναμη, ταχύτητα. ΠεδίοΑκαι ο αριθμός των μονάδων απόκτησης μπορεί να προσαρμοστείΑs Απαιτείται. |
7Παροχή και Υπηρεσία Μετά την Πώληση
Παροχή: Τα τυποποιημένα μοντέλα αποστέλλονται εντός 90 ημερών. Τα προσαρμοσμένα μοντέλα αποστέλλονται εντός 90-180 ημερών (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και τελωνειακής βοήθειας).
Υπηρεσία μετά την πώληση: 1 έτος εγγύηση για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής), τεχνική υποστήριξη δίγλωσσας (κινεζικά και αγγλικά) για όλη τη ζωή (χρόνος απάντησης ≤ 4 ώρες) ·τα ανταλλακτικά αποστέλλονται εντός της χώρας εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών.· 1.5 ημέρες δωρεάν εκπαίδευσης λειτουργίας παρέχονται· υποστηρίζεται η απομακρυσμένη αποδιορθωτική επεξεργασία (υπολογιστική, συμπεριλαμβανομένης της καθοδήγησης της διαμόρφωσης της αρθρωτής λύσης).
8. Ενημερωτικά ερωτήματα
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.
Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Απ: Συνήθως 40% T/T προκαταβολή, πλήρης πληρωμή πριν από την αποστολή.
Ε: Ποιο είναι το χρόνο προετοιμασίας για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Φυσικά, είστε πάντα ευπρόσδεκτοι να μας επισκεφθείτε.
