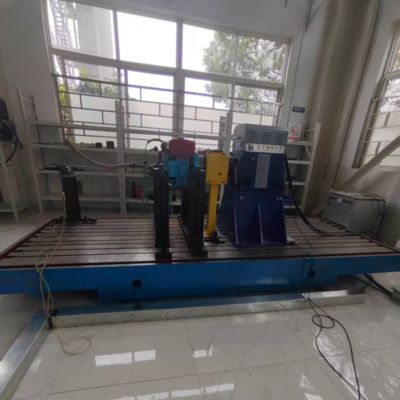

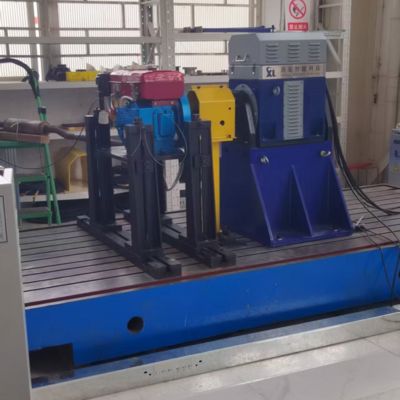

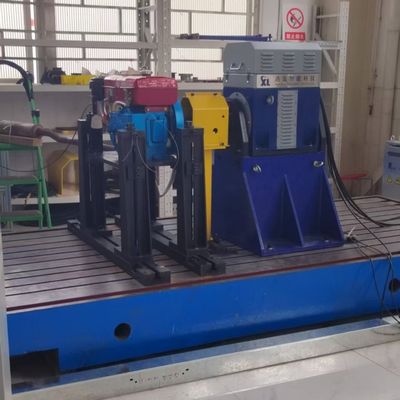

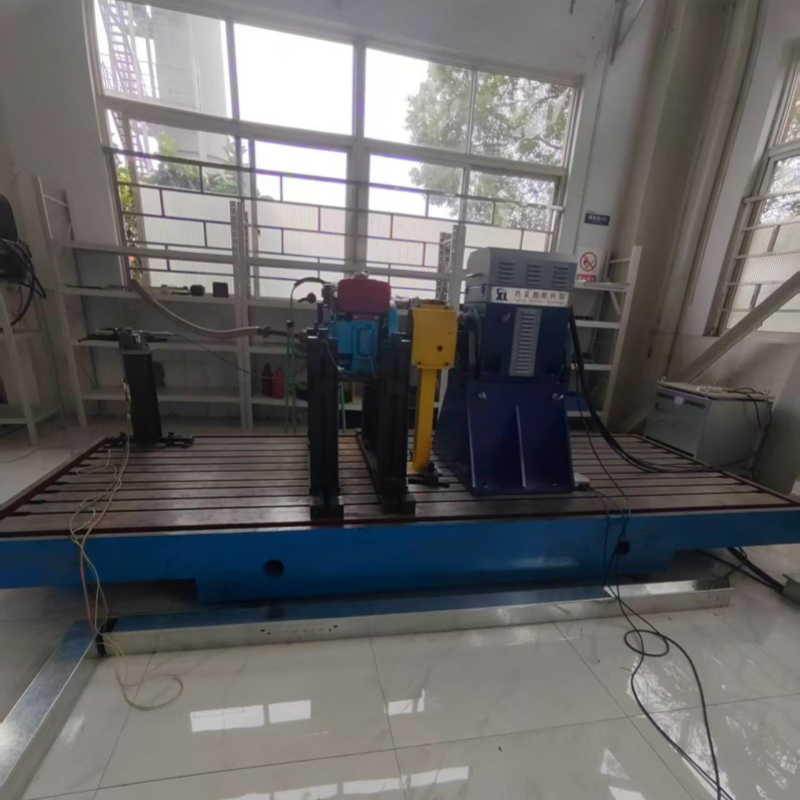

Δυναμόμετρο Δοκιμαστικής Εξέδρας Κινητήρων UAV SSCG75-3000/10000 75kW
1. SSCG75-3000/10000 75kW UAV ΜοντέλοΚινητήρας ΜοντέλοSSCG75-3000/10000Ονομαστική ισχύςΕξέδραΠεριγραφή ΣτοιχείουΦλάντζα ροπήςΌνομα Στοιχείου Βασικές ΠροδιαγραφέςΜάρκα
Ηλεκτρικό δυναμόμετρο SSCG75-3000/10000
| Ισχύς 75kW, ονομαστική ταχύτητα 3000rpm, μέγιστη ταχύτητα 10000rpm, ονομαστική ροπή 238Nm, σχεδιασμός ψύξης αέρα. |
Seelong |
Φλάντζα ροπήςΕύρος μέτρησης 0-300Nm, ακρίβεια 0,2% FS |
| HBM |

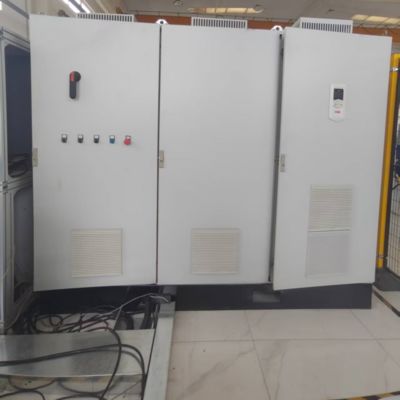

Σύστημα αντιστροφέα μεταβλητής συχνότητας |
Παράμετροι |
| ABB |

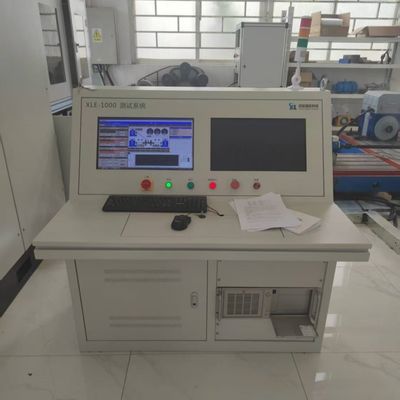

Σύστημα μέτρησης και ελέγχου XLE-1000 |
Βιομηχανικός Υπολογιστής: IPC710; CPU: Intel Core i7; Μνήμη: 32GB DDR4; Σκληρός Δίσκος: 1TB SSD; Προεγκατεστημένο λογισμικό XLE-1000 |
| Seelong |
Σύστημα συλλογής δεδομένων |
Περιλαμβάνει μονάδα χαμηλής θερμοκρασίας 6 καναλιών, μονάδα υψηλής θερμοκρασίας 8 καναλιών και αναλογική μονάδα 8 καναλιών, ενσωματώνοντας αισθητήρες PT100, πίεσης και θερμοκρασίας και υγρασίας. |
| Seelong |
Σερβομηχανισμός γκαζιού |
Παράμετροι |
| Seelong |
Μετρητής κατανάλωσης καυσίμου |
Παράμετροι |
| Seelong |
Φυγοκεντρικός ανεμιστήρας μεταβλητής συχνότητας |
Παράμετροι |
| Seelong |
Προαιρετικό - Σύζευξη |
Παράμετροι |
| Seelong |
Προαιρετικό - Βάση κινητήρα |
Παράμετροι |
| Seelong |
Προαιρετικό - Πλάκα από χυτοσίδηρο |
Παράμετροι |
| Seelong |
Προαιρετικό - Αποσβεστήρες κραδασμών |
Παράμετροι |
| Seelong |
2. SSCG75-3000/10000 75kW |
Παράμετροι |
| Δυναμόμετρο |
Τεχνικές Παράμετροι |
Παράμετροι |
Προδιαγραφές ΜοντέλοSSCG75-3000/10000Ονομαστική ισχύς75kW Ονομαστική ταχύτητα
| 3000rpm |
Ονομαστική ροπή |
| (%FS) |
SSCG90-3000/10000 |
| 10000rpm |
Μέθοδος ψύξης |
| ψύξη αέρα |
Επίπεδο προστασίας |
| IP54 |
Ικανότητα υπερφόρτωσης |
| 150% της ονομαστικής ισχύος |
Ακρίβεια μέτρησης ροπής |
| ±0,2%FS |
Ακρίβεια μέτρησης ταχύτητας |
| ±1rpm |
3. SSCG75-3000/10000 75kW |
| Δοκιμαστική Εξέδρα Ηλεκτρικού Δυναμόμετρου Κινητήρων UAV |
Βασικά Πλεονεκτήματα |
| 1) Έλεγχος υψηλής ακρίβειας |
: Η φλάντζα ροπής και ο μετρητής κατανάλωσης καυσίμου επιτυγχάνουν ακρίβεια 0,2%FS, και σε συνδυασμό με τον αλγόριθμο PID, επιτυγχάνεται έλεγχος διακύμανσης ταχύτητας (τυπική τιμή |
| < ±0,1%), διασφαλίζοντας την αξιοπιστία των δεδομένων δοκιμών. |
2) Διαχείριση ενέργειας τεσσάρων τεταρτημορίων |
: Υποστηρίζει διπλή λειτουργία ηλεκτρικού/γεννήτριας, με υψηλή απόδοση ανάδρασης ενέργειας, και προσαρμόζεται στις ανάγκες δοκιμών πλήρους συνθηκών των κινητήρων drone.3) Αρθρωτή επεκτασιμότητα
: Το σύστημα μέτρησης και ελέγχου XLE-1000 υποστηρίζει συλλογή δεδομένων πολλαπλών καναλιών, και προαιρετικά στοιχεία μπορούν να προσαρμοστούν ευέλικτα σε διαφορετικά σενάρια δοκιμών.4)Προστασία ασφαλείας
: Το σύστημα αντιστροφέα ενσωματώνει προστασίες από υπερφόρτωση, υπέρταση και υπερθέρμανση για να διασφαλίσει τη σταθερότητα κατά τη δοκιμή υψηλής ταχύτητας.5)
Σχεδιασμός χαμηλών δονήσεων : Ο αποσβεστήρας κραδασμών προσαρμόζεται σε συχνότητες δόνησης 5-10Hz, και η πλάκα από χυτοσίδηρο διασφαλίζει την ακρίβεια των δοκιμών.4. Περιοχές Εφαρμογής Δοκιμαστικής Εξέδρας Ηλεκτρικού Δυναμόμετρου Κινητήρων UAV SSCG75-3000/10000 75kW
1) Ανάπτυξη κινητήρων UAV : Δοκιμές πλήρους κύκλου εκκίνησης, επιτάχυνσης και πέδησης για κινητήρες αεριοστροβίλου/τουρμποπρόπ κατηγορίας 75kW.2) Επαλήθευση αεροδιαστημικών προωθητικών συστημάτων
: Υποστηρίζει δοκιμές αντοχής υλικών δύσκολων στην κατεργασία, όπως κράματα υψηλής θερμοκρασίας και κράματα τιτανίου. 3) Δοκιμές ισχύος νέας ενέργειας: Αξιολόγηση απόδοσης ανάδρασης ενέργειας υβριδικών συστημάτων κίνησης.
4) Βαθμονόμηση βιομηχανικών κινητήρων
: χρησιμοποιείται για βαθμονόμηση χαρακτηριστικών ροπής-ταχύτητας κινητήρων υψηλής ακρίβειας.5. Δοκιμαστική Εξέδρα Ηλεκτρικού Δυναμόμετρου Κινητήρων Μη Επανδρωμένων Αεροσκαφών SSCG75-3000/10000 75kW
Πρότυπα Αναφοράς1)
Πρότυπα ηλεκτρικής ασφάλειας: Συμμορφώνεται με τα πρότυπα ενεργειακής απόδοσης IEC 60034-30-1.
2) Πρότυπα συλλογής δεδομένων
: σύμφωνα με το σύστημα διαχείρισης μετρήσεων ISO 10012.3) Πρότυπο περιβαλλοντικής προσαρμοστικότητας
: πληροί τις απαιτήσεις περιβαλλοντικών δοκιμών της σειράς GB/T 2423.6. Μοντέλο Δοκιμαστικής Εξέδρας Ηλεκτρικού Δυναμόμετρου Κινητήρων UAVΛίστα
ΜοντέλοΙσχύς (KW)Ροπή (Nm)
Ονομαστική Ταχύτητα (rpm)Μέγιστη Ταχύτητα (rpm)Εύρος Σταθερής Ροπής (rpm)
Εύρος Σταθερής Ισχύος (rpm) Ακρίβεια Μέτρησης Ροπής
| (%FS) |
SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0-3000 |
3000-10000
0,05/0,1/0,2
|
| SSCG45-3000/10000 |
45 |
143 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG60-3000/10000 |
60 |
191 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG75-3000/10000 |
75 |
238 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG90-3000/10000 |
90 |
286 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG110-3000/10000 |
110 |
350 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG132-3000/10000 |
132 |
400 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG160-3000/10000 |
160 |
509 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG200-3000/8000 |
200 |
637 |
1) Τυπικά μοντέλα |
8000 |
2) Προσαρμοσμένα μοντέλα |
3000-8000 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG250-3000/8000 |
250 |
796 |
1) Τυπικά μοντέλα |
7500 |
2) Προσαρμοσμένα μοντέλα |
3000-7500 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG300-3000/7500 |
300 |
955 |
1) Τυπικά μοντέλα |
7500 |
2) Προσαρμοσμένα μοντέλα |
3000-7500 |
3) Υποστηρικτικές υπηρεσίες |
| SSCG350-3000/7500 |
350 |
1114 |
1) Τυπικά μοντέλα |
: Αποστολή εντός 90 ημερών (συμπεριλαμβανομένων προ-δοκιμών πριν την παράδοση για να διασφαλιστεί γρήγορη εγκατάσταση κατά την άφιξη). |
2) Προσαρμοσμένα μοντέλα |
: Παράδοση σε 90-120 ημέρες, καλύπτοντας διεθνείς εφοδιαστικές αλυσίδες και διανομή σε μεγάλες περιοχές παγκοσμίως, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας και της Μέσης Ανατολής (διαθέσιμες επιλογές θαλάσσιας / χερσαίας μεταφοράς, συμπεριλαμβανομένης ασφαλούς συσκευασίας και επεξεργασίας κατά της υγρασίας και της σκουριάς). |
3) Υποστηρικτικές υπηρεσίες |
| SSCG400-3000/7500 |
400 |
1273 |
1) Τυπικά μοντέλα |
: Αποστολή εντός 90 ημερών (συμπεριλαμβανομένων προ-δοκιμών πριν την παράδοση για να διασφαλιστεί γρήγορη εγκατάσταση κατά την άφιξη). |
2) Προσαρμοσμένα μοντέλα |
: Παράδοση σε 90-120 ημέρες, καλύπτοντας διεθνείς εφοδιαστικές αλυσίδες και διανομή σε μεγάλες περιοχές παγκοσμίως, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας και της Μέσης Ανατολής (διαθέσιμες επιλογές θαλάσσιας / χερσαίας μεταφοράς, συμπεριλαμβανομένης ασφαλούς συσκευασίας και επεξεργασίας κατά της υγρασίας και της σκουριάς). |
3) Υποστηρικτικές υπηρεσίες |
| Υποστηρίζονται προσαρμοσμένες υπηρεσίες: Το εύρος ταχύτητας, το εύρος ροπής, οι λειτουργίες λογισμικού δοκιμών και οι λύσεις προσαρμογής σε ειδικά περιβάλλοντα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις. |
7. Παράδοση και Υποστήριξη μετά την Πώληση |
Υπηρεσίες παράδοσης |
1) Τυπικά μοντέλα |
: Αποστολή εντός 90 ημερών (συμπεριλαμβανομένων προ-δοκιμών πριν την παράδοση για να διασφαλιστεί γρήγορη εγκατάσταση κατά την άφιξη). |
2) Προσαρμοσμένα μοντέλα |
: Παράδοση σε 90-120 ημέρες, καλύπτοντας διεθνείς εφοδιαστικές αλυσίδες και διανομή σε μεγάλες περιοχές παγκοσμίως, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας και της Μέσης Ανατολής (διαθέσιμες επιλογές θαλάσσιας / χερσαίας μεταφοράς, συμπεριλαμβανομένης ασφαλούς συσκευασίας και επεξεργασίας κατά της υγρασίας και της σκουριάς). |
3) Υποστηρικτικές υπηρεσίες |
: Παρέχουμε πλήρη έγγραφα πιστοποίησης CE και ISO και πιστοποιητικά προέλευσης, και ένας εξειδικευμένος ειδικός εφοδιαστικής αλυσίδας θα παρακολουθεί καθ' όλη τη διάρκεια της διαδικασίας για να βοηθήσει με την εκτελωνισμό και να διασφαλίσει την ασφαλή και έγκαιρη παράδοση μεγάλου εξοπλισμού στον χώρο.
Υποστήριξη μετά την πώληση 1) Δέσμευση εγγύησης
: 1-ετής εγγύηση για βασικά εξαρτήματα (δυναμόμετρο, φλάντζα ροπής), δια βίου συντήρηση· δωρεάν υπηρεσίες αντιμετώπισης προβλημάτων και επισκευής κατά τη διάρκεια της περιόδου εγγύησης, εξαιρουμένων των ζημιών που προκαλούνται από ανθρώπινο λάθος.
2) Τεχνική υποστήριξη: 24/7 δίγλωσση (Αγγλικά και Κινέζικα) εξυπηρέτηση, χρόνος απόκρισης ≤ 4 ώρες
3) Υπηρεσίες εγκατάστασης, θέσης σε λειτουργία και εκπαίδευσης: Ο χρήστης είναι υπεύθυνος για τη βασική εγκατάσταση στον χώρο. Η Seelong θα διαθέσει δύο επαγγελματίες τεχνικούς για να παρέχουν καθοδήγηση στον χώρο (συμπεριλαμβανομένης της τοποθέτησης και βαθμονόμησης του εξοπλισμού, και των προδιαγραφών σύνδεσης σωληνώσεων / γραμμών)· η θέση σε λειτουργία του εξοπλισμού θα γίνει εξ ολοκλήρου από εμάς (συμπεριλαμβανομένων των δοκιμών ενεργοποίησης, της βαθμονόμησης παραμέτρων και των δοκιμών σύνδεσης συστήματος)· θα παρασχεθεί 3ήμερη δωρεάν επαγγελματική εκπαίδευση λειτουργίας (που καλύπτει τη λειτουργία του εξοπλισμού, τις ρυθμίσεις παραμέτρων, την καθημερινή συντήρηση και την αντιμετώπιση προβλημάτων) για να διασφαλιστεί ότι οι χειριστές είναι έμπειροι στη χρήση μεγάλου εξοπλισμού.
4) Απομακρυσμένη υπηρεσία: Υποστηρίζει απομακρυσμένη αποσφαλμάτωση μέσω υπολογιστή, αναβαθμίσεις συστήματος και καθοδήγηση διαμόρφωσης αρθρωτών λύσεων, επιλύοντας γρήγορα τεχνικά προβλήματα κατά τη χρήση και ελαχιστοποιώντας τις απώλειες λόγω διακοπής λειτουργίας.
8. Συχνές Ερωτήσεις
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;Α: Υποστηρίζουμε μικρές δοκιμαστικές παραγγελίες 1 τεμαχίου για προϊόντα σε απόθεμα.Ε: Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;Α: Παρακαλώ αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό μας βιβλίο δειγμάτων.
Ε: Ποιος είναι ο όρος πληρωμής σας;Α: Κανονικά 40% προκαταβολή T/T, πληρωμή στο σύνολο πριν από την αποστολή.
Ε: Ποιος είναι ο χρόνος παράδοσης για τις παραγγελίες μου;Α: Ο κύκλος παραγωγής δυναμόμετρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής αισθητήρων είναι 2-3 εβδομάδες, για άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
