Ειδικότερα:00/18000 Δυναμική αλυσίδα οχημάτων νέας ενέργειαςΤεχνικός πάγκος δοκιμής απόδοσης συστήματος
SSCH48-4500/18000 Περιγραφή του συστατικού του δοκιμαστικού πάγκου απόδοσης του συστήματος κίνησης οχημάτων νέας ενέργειας

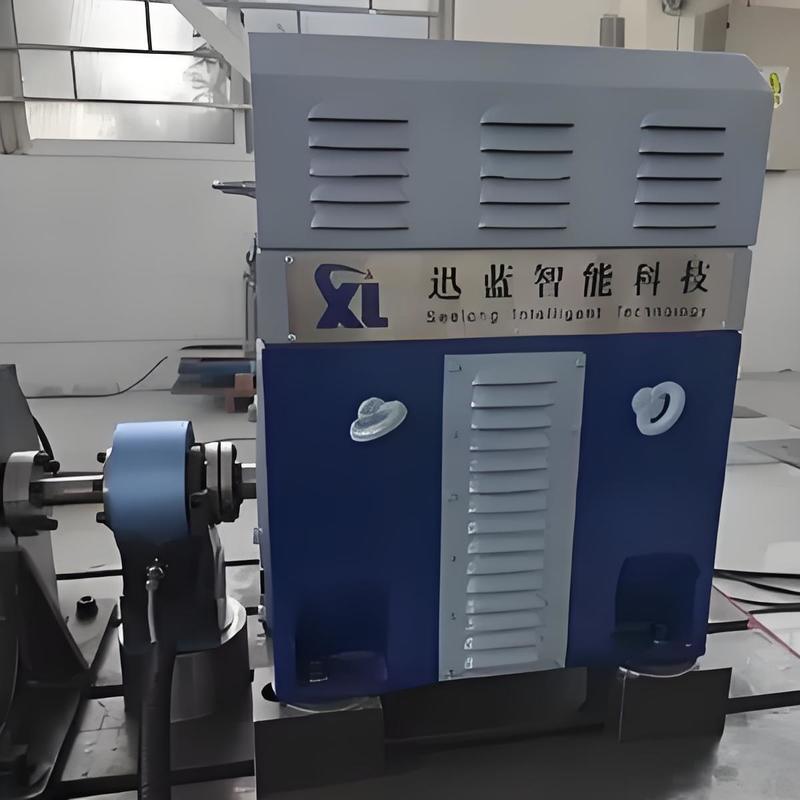

The SSCH48-4500/18000 New Energy Vehicle Powertrain Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in passenger vehiclesΟ πάγκος αυτός διαθέτει ένα μοντελοποιημένο σχεδιασμό, ενσωματώνοντας ένα ηλεκτρικό δυναμόμετρο, φλάντζη ροπής, σύστημα μετατροπής συχνότητας και έξυπνη μονάδα μέτρησης και ελέγχου.Μπορεί να αξιολογήσει ολοκληρωτικά την απόδοση, την αποτελεσματικότητα και την αξιοπιστία των κινητήρων κίνησης, των συστημάτων κίνησης και των συστημάτων μπαταριών.
| Ονομασία του συστατικού |
Βασικές προδιαγραφές |
Ετικέτα |

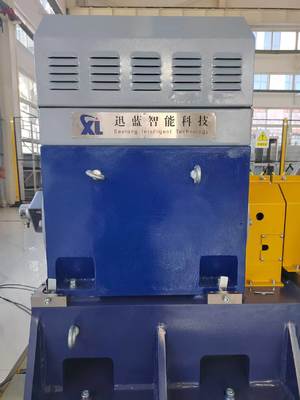

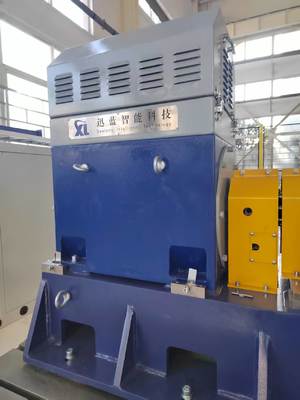

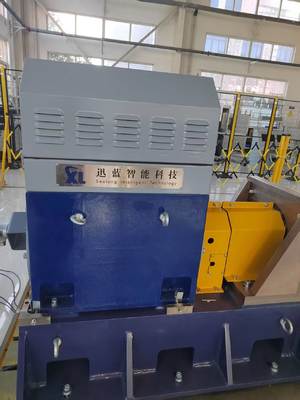

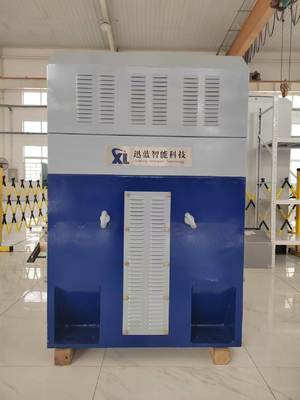

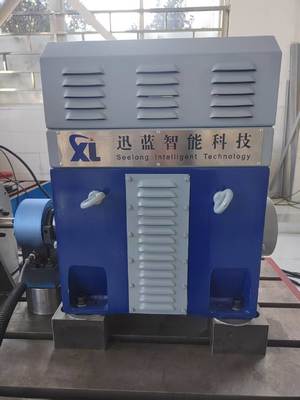

| Ηλεκτρικό δυναμόμετρο SSCH48-4500/18000 |
Δυναμόμετρος: SSCH48-4500/18000, ονομαστική ισχύς: 48kW, ονομαστική ταχύτητα: 4500rpm, ονομαστική ροπή: 102Nm, μέγιστη ταχύτητα: 18000rpm, ψύξη αέρα, στιγμή αδράνειας: 0.216kgm2 |
Σίλονγκ |
| Φλέγγι ροπής |
Πεδίο μέτρησης: 0-200Nm, ακρίβεια ±0,05% FS, επιτρεπόμενη ταχύτητα: 20000 σ/min, με λειτουργία μέτρησης ταχύτητας, στιγμή αδράνειας: 0,0017 kg m2 |
HBM |
| Σύστημα μετατροπέα μεταβλητής συχνότητας |
Η τάση εισόδου: Τριφασική εναλλασσόμενη 380V±10%· συχνότητα λειτουργίας: 50-60Hz· τιμή προστασίας από υπερστροφή: 1,5 φορές το ονομαστικό ρεύμα· εξοπλισμένη με πολλαπλές προστασίες από υπερφόρτωση, υπερστροφή,και υπερθέρμανση. |
ABB |
| Σύστημα μέτρησης και ελέγχου XLM-1000 |
Βιομηχανικός υπολογιστής: IPC710· CPU: Intel Core i7; Μνήμη: 32GB DDR4; σκληρός δίσκος: 1TB SSD· προεγκατεστημένο λογισμικό συστήματος μέτρησης και ελέγχου XL M-1000 (υποστηρίζει την απόκτηση δεδομένων σε πραγματικό χρόνο, ανάλυση καμπύλων),και τη δημιουργία εκθέσεων). |
Σίλονγκ |
| Σύστημα συλλογής δεδομένων |
Περιλαμβάνει αισθητήρα θερμοκρασίας (PT100), αισθητήρα δονήσεων, μονάδα απόκτησης θερμοκρασίας, αναλογική μονάδα εισόδου και ψηφιακή μονάδα εξόδου. |
Advantech ADAM-4017+ |
| Αναλυτής ισχύος |
Μοντέλο: PW4001-05; Ακρίβεια μέτρησης: 0,03%· Οθόνη: 7 ιντσών οθόνη αφής LCD· Δίαυλοι: 4 κανάλια · Μετασχηματιστής ρεύματος: CTD500A, ακρίβεια 0,03% |
Σίλονγκ |
| Συσκευή προσομοίωσης μπαταρίας |
Δυναμικότητα ονομαστικής ισχύος: 100 kW, εύρος ρυθμιζόμενης τάσης 12-1200V, ονομαστικό ρεύμα: 300A, ακρίβεια τάσης 0,05%FS |
Σίλονγκ |
| Σύστημα ελέγχου θερμοκρασίας |
Πεδίο ελέγχου θερμοκρασίας: θερμοκρασία δωματίου - 110°C
Ακριβότητα ελέγχου θερμοκρασίας: ≤1°C
Ταχύτητα ροής: 50L/min
Ακρίβεια ελέγχου ροής: 1%FS
|
Σίλονγκ |
| Αξονικός ανεμιστήρας ροής |
2.2kW, όγκος αέρα 4000m3/h |
Σίλονγκ |
| Προαιρετικό - Σύνδεση |
Επιτρεπόμενη ροπή: 575Nm. Επιτρεπόμενη ταχύτητα: 18000 στροφές/δευτερόλεπτο |
Σίλονγκ |
| Προαιρετικό - Κράτησης κινητήρα |
Μη τυποποιημένη προσαρμοσμένη στήριξη κινητήρα σε σχήμα L, πάχους τοιχώματος > 50 mm |
Σίλονγκ |
| Προαιρετικό - πλάκα χυτοσίδηρου |
Υλικό: HT300 (ισχυρότητα εφελκυσμού ≥ 300MPa), επίπεδα: ≤0,05 mm/m, τραχύτητα επιφάνειας: Ra≤1,6μm, αποσβεστήρες και πλάκες χάλυβα διασφαλίζουν τη σταθερότητα κατά τις δοκιμές υψηλών ταχυτήτων. |
Σίλονγκ |
| Προαιρετικά - Αποσβεστήρες |
Τύπος: απορροφητήρας ελαστικών, ονομαστικό φορτίο: 100-300 kg/μονάδα, συντελεστής αποσβεσμού: 0,2 - 0.3· Εφαρμόσιμη συχνότητα δονήσεων: 5-10 Hz · Ο αποσβεστήρας και η πλάκα χυτοσιδήρου εξασφαλίζουν σταθερότητα κατά τη διάρκεια δοκιμών υψηλής ταχύτητας. |
Σίλονγκ |
2. SSCH48-4500/18000Ηλεκτρικό δυναμόμετρο Τεχνικές παραμέτρους
| Παράμετροι |
Προδιαγραφές |
| Μοδελ |
SSCH48-4500/18000 |
| Κατηγορία ισχύος |
48kW |
| Κατηγορία ταχύτητας |
4500 στροφές ανά λεπτό |
| Ονομαστική ροπή |
102Νμ |
| Μέγιστη ταχύτητα |
18000 στροφές ανά λεπτό |
| Μέθοδος ψύξης |
Αμε θερμική ψύξη |
| Δευτερόλεπτο αδράνειας |
0.216 kg· m2 |
| Επίπεδο προστασίας |
Διάκριση IP54 |
| Δυνατότητα υπερφόρτωσης |
150% της ονομαστικής ισχύος |
| Ακριβότητα μέτρησης ροπής |
±0.2%FS |
| Ακριβότητα μέτρησης ταχύτητας |
±1 στροφή ανά λεπτό |
| Θερμοκρασία περιβάλλοντος λειτουργίας |
- 10-45°C |
| Rελατική υγρασία |
≤ 85% (μη συμπυκνωτικό) |
| Τετάρτη |
Τριφογενής εναλλασσόμενος 380V±10% |
| Συχνότητα λειτουργίας |
50-60 Hz |
3. SSCH48-4500/18000Δυναμικό οχήματος νέας ενέργειαςΣύστημα.Τάπη δοκιμής απόδοσης Τεχνικά πλεονεκτήματα
1) Σύστημα μέτρησης υψηλής ακρίβειας: Τα βασικά εξαρτήματα επιλέγονται από κορυφαίες μάρκες της βιομηχανίας.Το λάθος απόκτησης δεδομένων είναι εξαιρετικά μικρό., η οποία ανταποκρίνεται στις ανάγκες δοκιμών σε επίπεδο Ε&Α.
2) Προσαρμοστικότητα σε πλήρη σενάριο: Ο προσομοιωτής μπαταρίας καλύπτει τάσεις 12-1200V και ρεύματα 300A και μπορεί να συνδυαστεί με διάφορους τύπους συστημάτων κινητήρα οχημάτων νέας ενέργειας,όπως επιβατικά αυτοκίνητα και επαγγελματικά οχήματα, που υποστηρίζει δοκιμές πολλαπλών συνθηκών.
3) Ευφυής ολοκληρωμένη μέτρηση και έλεγχος: Το σύστημα μέτρησης και ελέγχου XLM-1000 είναι εξοπλισμένο με επεξεργαστή I7 και μνήμη 32G, που υποστηρίζει την απόκτηση δεδομένων σε πραγματικό χρόνο, την ανάλυση καμπυλών και την αυτόματη δημιουργία εκθέσεων,καθιστώντας την λειτουργία αποτελεσματική και βολική.
4) Ασφαλής και αξιόπιστος σχεδιασμός: Το σύστημα μετατροπής συχνότητας ABB έχει πολλαπλές προστασίες από υπερφόρτωση, υπερτάσεις και υπερθέρμανση.Ο συνδυασμός απορροφητικών ελαστικών και πλάκας χυτοσίδερου HT300 καταστέλλει αποτελεσματικά τις δονήσεις και εξασφαλίζει μακροχρόνια σταθερή λειτουργία του εξοπλισμού.
5) Μοδική και ευέλικτη διαμόρφωση: Τα βασικά εξαρτήματα και τα προαιρετικά εξαρτήματα διαχωρίζονται, καθώς και οι ζεύξεις, οι στήριγοι κινητήρα κλπ.μπορεί να προστεθεί ή να αφαιρεθεί σύμφωνα με τις απαιτήσεις δοκιμής για να προσαρμοστεί στις διαφορετικές προδιαγραφές δοκιμής του συστήματος κίνησης.
4. SSCH48-4500/18000Δυναμικό οχήματος νέας ενέργειαςΣύστημα.Τάπη δοκιμής απόδοσης Περιοχές εφαρμογής
1) Δοκιμή των επιδόσεων των κινητήρων κίνησης και των ελεγκτών κινητήρων για οχήματα νέας ενέργειας (δύναμη, ροπή, ταχύτητα, απόδοση κλπ.).
2) Πλήρης δοκιμή επιδόσεων και αντοχής του συστήματος κίνησης (κινητήρας + μειωτήρας + ελεγκτής) για οχήματα νέας ενέργειας.
3) Δοκιμασία των επιδόσεων φόρτισης και εκφόρτισης της μπαταρίας ισχύος και της μπαταρίας και της συμβατότητάς τους με τα συστήματα κινητήρα.
4) Έρευνα και ανάπτυξη επαλήθευσης, δοκιμές ποιότητας παραγωγής και δοκιμές πιστοποίησης από τρίτους για συστήματα κινητήρα νέων ενεργειακών οχημάτων.
5) Έρευνα και πειραματική διδασκαλία σχετικά με το σύστημα κινητήρα οχημάτων νέας ενέργειας σε πανεπιστήμια και ερευνητικά ιδρύματα.
5.SSCH48-4500/18000Σύστημα κίνησης οχημάτων νέας ενέργειας Τάπη δοκιμής απόδοσης Πρότυπα αναφοράς
1) GB/T 18488.1-2024 "Συστήματα κίνησης κινητήρων για ηλεκτρικά οχήματα - Μέρος 1: Τεχνικές απαιτήσεις"
2) GB/T 18488.2-20 24 "Συστήματα κινητήρα για ηλεκτρικά οχήματα - Μέρος 2: Μέθοδοι δοκιμής"
3) IEC 60034-1 Ελκτρικές μηχανές περιστροφής
4) GB/T 29307-2012 "Ελεγκτής κινητήρα κίνησης για ηλεκτρικά οχήματα"
5) QC/T 1088-2017 "Μέθοδος δοκιμής αξιοπιστίας για συστήματα κινητήρων κίνησης για ηλεκτρικά οχήματα"
6. Τεστ του συστήματος κίνησης νέων ενεργειακών οχημάτωνΚατάλογος μοντέλων
| Σχήμα |
Δύναμη (KW) |
Δρόμος (Nm) |
Καθορισμένη ταχύτητα (rpm) |
Μέγιστη ταχύτητα (rpm) |
Ακριβότητα μέτρησης ροπής |
| Επενδύσεις σε επενδύσεις |
22 |
47 |
4500 |
18000 |
00,2% FS |
| Άρθρο 4 παράγραφος 1 στοιχείο β) |
30 |
64 |
4500 |
18000 |
00,2% FS |
| Άρθρο 4 παράγραφος 1 στοιχείο β) |
45 |
95 |
4500 |
18000 |
00,2% FS |
| SSCH48-4500/18000 |
48 |
102 |
4500 |
18000 |
00,2% FS |
| Επενδύσεις σε χρηματοπιστωτικά ιδρύματα |
60 |
143 |
4000 |
15000 |
00,2% FS |
| Επενδύσεις σε ιδιωτικά ιδρύματα |
75 |
179 |
4000 |
15000 |
00,2% FS |
| Επενδύσεις σε χρηματοπιστωτικά ιδρύματα |
90 |
215 |
4000 |
15000 |
00,2% FS |
| Δελτίο ΕΚΤ αριθ. |
110 |
263 |
4000 |
15000 |
00,2% FS |
| Δελτίο ΕΚΤ αριθ. |
160 |
382 |
4000 |
15000 |
00,2% FS |
| Επενδύσεις σε επενδυτές |
200 |
477 |
4000 |
12000 |
00,2% FS |
| Επενδύσεις σε επενδυτικά ιδρύματα |
250 |
597 |
4000 |
12000 |
00,2% FS |
| Άρθρο 4 παράγραφος 1 στοιχείο β) |
300 |
716 |
4000 |
10000 |
00,2% FS |
| Επενδύσεις σε επενδυτές |
350 |
836 |
4000 |
10000 |
00,2% FS |
| Επενδύσεις σε χρηματοπιστωτικά ιδρύματα |
400 |
955 |
4000 |
10000 |
00,2% FS |
| Μπορεί να προσαρμοστεί |
7Παροχή και Υπηρεσία Μετά την Πώληση
Υπηρεσίες παράδοσης
1) Τυπικό μοντέλο: Τα πλοία εντός 90 ημερών (συμπεριλαμβανομένων των προκαταρκτικών δοκιμών πριν από την παράδοση για να εξασφαλιστεί η ταχεία εγκατάσταση κατά την άφιξη).
2) Προσαρμοσμένα μοντέλα: Παράδοση σε 90-120 ημέρες, καλύπτοντας τη διεθνή εφοδιαστική και διανομή σε μεγάλες περιοχές παγκοσμίως, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας,και τη Μέση Ανατολή (διαθέσιμες επιλογές θαλάσσιων / χερσαίων μεταφορών), συμπεριλαμβανομένης της ασφαλούς συσκευασίας και της υγρασίας και της αντιτρίχνης επεξεργασίας).
3) Υπηρεσίες υποστήριξης: παρέχουμε πλήρη έγγραφα πιστοποίησης CE και ISO και πιστοποιητικά καταγωγής,και ένας ειδικός στον τομέα της εφοδιαστικής θα παρακολουθεί όλη τη διαδικασία για να βοηθήσει στην τελωνειακή εκκαθάριση και να διασφαλίσει την ασφαλή και έγκαιρη παράδοση μεγάλου εξοπλισμού στο εργοστάσιο.
Υποστήριξη μετά την πώληση
1) Υπόσχεση εγγύησης: Εγγύηση ενός έτους για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής), συντήρηση καθ' όλη τη διάρκεια της ζωής, δωρεάν υπηρεσίες αντιμετώπισης προβλημάτων και επισκευής κατά τη διάρκεια της περιόδου εγγύησης, εξαιρουμένων των ζημιών που προκαλούνται από ανθρώπινο λάθος.
2) Τεχνική υποστήριξη: 24/7 δίγλωσση εξυπηρέτηση (Αγγλικά και Κινέζικα), χρόνος απάντησης ≤ 4 ώρες
3) Υπηρεσίες εγκατάστασης, θέσης σε λειτουργία και κατάρτισηςΟ χρήστης είναι υπεύθυνος για τη βασική εγκατάσταση επί τόπου.και προδιαγραφές σύνδεσης αγωγών / γραμμών)· η εγκατάσταση του εξοπλισμού θα γίνεται εξ ολοκλήρου από εμάς (συμπεριλαμβανομένων των δοκιμών ενεργοποίησης, της βαθμονόμησης παραμέτρων και των δοκιμών σύνδεσης συστήματος) ·Θα παρέχεται 5 ημερών δωρεάν επαγγελματική εκπαίδευση λειτουργίας (που καλύπτει τη λειτουργία εξοπλισμού), ρυθμίσεις παραμέτρων, καθημερινή συντήρηση και αντιμετώπιση προβλημάτων) για να εξασφαλιστεί ότι οι χειριστές είναι ικανοί να χρησιμοποιούν εξοπλισμό μεγάλης κλίμακας.
4) Υπηρεσία εξ αποστάσεως: Υποστηρίζει την απομακρυσμένη εντοπισμό προβλημάτων μέσω υπολογιστή, αναβαθμίσεις συστήματος και καθοδήγηση διαμόρφωσης μονωλικών λύσεων, επιλύοντας γρήγορα τεχνικά προβλήματα κατά τη χρήση και ελαχιστοποιώντας τις απώλειες χρόνου αναμονής.
8. Ενημερωτικά ερωτήματα
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.
Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Απ: Συνήθως 40% T/T προκαταβολή, πλήρης πληρωμή πριν από την αποστολή.
Ε: Ποιο είναι το χρόνο προμήθειας για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Φυσικά, είστε πάντα ευπρόσδεκτοι να μας επισκεφθείτε.
