SSCD200-1000/3300 200kWΚινητική απόδοσηΗλεκτρικό δυναμόμετροΣύστημα δοκιμαστικού πάγκου

1. SSCD200-1000/3300 200kWΝέος κινητήρας ενέργειαςΗλεκτρικό δυναμόμετροΣύστημα πάγκου Περιγραφή του συστατικού

Το σύστημα εξέτασης βέλτιστων επιδόσεων κινητήρα SSCD200-1000/3300 200kW είναι μια ολοκληρωμένη πλατφόρμα δοκιμών υψηλών επιδόσεων που έχει σχεδιαστεί ειδικά για τη δοκιμή κινητήρων μεσαίας και μεγάλης ισχύος.Αυτό το σύστημα ενσωματώνει βασικές μονάδες όπως ένα δυναμόμετρο, αισθητήρα ροπής υψηλής ακρίβειας, έξυπνο σύστημα μέτρησης και ελέγχου και προσομοιωτή μπαταρίας μεγάλης εμβέλειας,που καλύπτει πλήρως τις ανάγκες επαλήθευσης των επιδόσεων των κινητήρων κίνησης των επαγγελματικών οχημάτων, βιομηχανικοί μεσαίοι και μεγάλοι κινητήρες και ειδικοί κινητήρες.

2. SSCD200-1000/3300 200kW Ηλεκτρικό δυναμόμετροΤεχνικές παραμέτρους

3. SSCD200-1000/3300 200kWΚινητική απόδοσηΗλεκτρικό δυναμόμετροΣύστημα πάγκου Βασικά πλεονεκτήματα

• Ακριβής προσαρμογή για μεσαία και υψηλή ισχύ

Με ονομαστική ισχύ 200 kW και εύρος ροπής 0-1910 Nm και μέγιστη ταχύτητα 3300 στροφών/λεπτο, καλύπτει τις ανάγκες δοκιμής σε πλήρη κατάσταση κινητήρων μεσαίας και μεγάλης ισχύος.το εύρος σταθερής ισχύος 1000-3000 στροφές ανά λεπτό αντιστοιχεί με ακρίβεια στα λειτουργικά χαρακτηριστικά των κινητήρων κίνησης των επαγγελματικών οχημάτων και των βιομηχανικών μεσαίων και μεγάλων κινητήρων, αποφεύγοντας τυφλά σημεία δοκιμής.

• Εξασφάλιση της πολυδιάστατης ακρίβειας των μετρήσεων

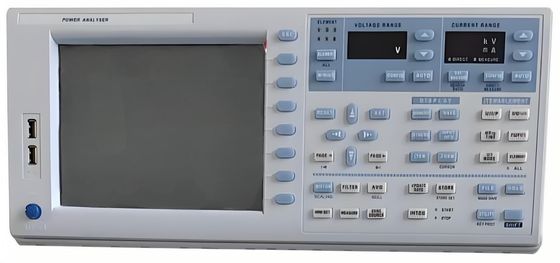

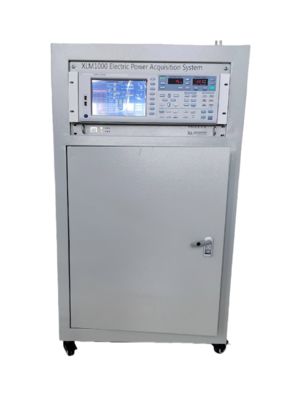

Εξοπλισμένο με χερούλι ροπής υψηλής ακρίβειας HBM 0,2% FS, σε συνδυασμό με αναλυτή ισχύος Seelong WT5006 (0,03% βασική ακρίβεια) και σύστημα πολυκαναλικής λήψης δεδομένων Advantech,επιτυγχάνει συγχρονική και ακριβή απόκτηση βασικών παραμέτρων όπως ροπή, ισχύος, θερμοκρασία και δονήσεις, με σφάλμα δεδομένων ≤ 0,5%, που πληροί τις αυστηρές απαιτήσεις για την ακρίβεια δοκιμών του εθνικού προτύπου GB/T 18488-2024.

• Συνδυασμός ευρείας σκηνής

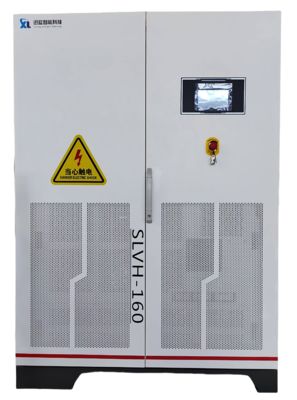

Ο προσομοιωτής μπαταρίας υποστηρίζει μια ευρεία τάση εξόδου 24-1200V, προσαρμοζόμενος στις απαιτήσεις παροχής ισχύος κινητήρων μεσαίας και υψηλής ισχύος από 48V χαμηλής τάσης έως 800V υψηλής τάσης.το σύστημα μετατροπέα συχνότητας ABB είναι συμβατό με ευρεία είσοδο τάσης 380V±10%, διατηρώντας σταθερή λειτουργία ακόμη και σε σενάρια διακυμάνσεων τάσης, και μπορεί να προσαρμοστεί σε διαφορετικά περιβαλλοντικά περιβάλλοντα του τοπικού δικτύου ηλεκτρικής ενέργειας.

• Ευέλικτη διαμόρφωση και σταθερή λειτουργία

Το σύστημα περιλαμβάνει βασικές ενότητες όπως μέτρηση και έλεγχο, απόκτηση δεδομένων και ανάλυση ισχύος.Το στήριγμα του κινητήρα έχει εύρος ρύθμισης 200-500 mm για να φιλοξενήσει κινητήρες διαφορετικών προδιαγραφώνΟ συνδυασμός της πλάκας χυτοσίδηρου HT300 και του απορροφητήρα ελαστικού μειώνει αποτελεσματικά τις παρεμβολές δονήσεων κατά τη διάρκεια της δοκιμής και εξασφαλίζει μακροχρόνια σταθερή λειτουργία του εξοπλισμού.

4. SSCD200-1000/3300 200kW ΜΟδικήΠεκτέλεσηΗλεκτρικό δυναμόμετρο Τβ)ΒΕγκλSΥστεμ ΕφαρμογήΑΑρκετά

1)Τομέας νέων ενεργειακών οχημάτων

Είναι κατάλληλο για δοκιμές ισχύος, ροπής, απόδοσης και αντοχής κινητήρων κίνησης για επαγγελματικά οχήματα νέας ενέργειας (ελαφριά φορτηγά, μεσαία φορτηγά) και υβριδικά επιβατικά οχήματα.Μπορεί να συνδυαστεί με κινητήρες πλατφόρμας υψηλής τάσης 800V και πληροί τις απαιτήσεις δοκιμής για υπερβολική ταχύτητα, υπερφόρτωση και προσαρμοστικότητα σε περιβάλλον υψηλών και χαμηλών θερμοκρασιών στο GB/T 18488-2024.

2)Βιομηχανικό κινητικό πεδίο

Οι εργοστασιακές δοκιμές και οι δοκιμές τύπου διεξάγονται σε βιομηχανικούς μεσαίους και μεγάλους κινητήρες 200 kW και κάτω (όπως κινητήρες για μεσαίες και μεγάλες αντλίες νερού, ανεμιστήρες και συμπιεστές).Αυτό μπορεί να επαληθεύσει βασικούς δείκτες απόδοσης, όπως βαθμολογία ενεργειακής απόδοσης του κινητήρα (συμμόρφωση με την GB 18489-2023), τα χαρακτηριστικά αύξησης θερμοκρασίας και τα χαρακτηριστικά φορτίου.

3) ΕπενδύσειςΕιδικό κινητικό πεδίο

Είναι κατάλληλο για εξειδικευμένες δοκιμές ειδικών κινητήρων, όπως μικρών και μεσαίων κατασκευαστικών μηχανών (φορτιστές, εκσκαφείς), θαλάσσιων βοηθητικών μηχανών και βοηθητικών κινητήρων σιδηροδρομικής διαμετακόμισης,πληρούν τις απαιτήσεις επαλήθευσης της απόδοσης σε σενάρια υψηλής ροπής (≤1910Nm) και μεσαίας έως υψηλής ταχύτητας (≤3300 στροφές ανά λεπτό).

4)Ιδρύματα έρευνας και δοκιμών

Παρέχουμε μια πλατφόρμα δοκιμών για κινητήρες μεσαίας και υψηλής ισχύος για πανεπιστήμια, ερευνητικά ιδρύματα και οργανισμούς δοκιμών τρίτων,υποστήριξη προσαρμοσμένων λύσεων δοκιμών (όπως δοκιμές γήρανσης κινητήρα και δοκιμές προσομοίωσης σφαλμάτων) για τη βελτιστοποίηση της απόδοσης του κινητήρα και την επαλήθευση της συμμόρφωσης με τα πρότυπα.

5. SSCD200-1000/3300 200kWΚινητική απόδοσηΗλεκτρικό δυναμόμετροΠρότυπο αναφοράς συστήματος πάγκουσ

Εθνικά πρότυπα

• GB/T 18488-2024 Συστήματα κινητήρα κίνησης για ηλεκτρικά οχήματα
• GB 755-2019 Αξιολογήσεις και απόδοση των περιστρεφόμενων ηλεκτρικών μηχανών
• GB 18489-2023 Όρια ενεργειακής απόδοσης και βαθμίδες ενεργειακής απόδοσης για μικρομεσαίους και μεσαίων μεγέθους τριφασικούς ασύγχρονους κινητήρες
• JB/T 10634-2023 Ηλεκτρικό δυναμόμετρο

Διεθνή πρότυπα

• ISO 15084-1:2017 Οδικά οχήματα - Ηλεκτρικά συστήματα κίνησης - Μέρος 1: Διασύνδεση ισχύος
• IEC 60034-1:2017 Ελκτρικές μηχανές περιστροφής Μέρος 1: Αξιολογήσεις και απόδοση

Βιομηχανικά πρότυπα

• Αισθητήρας ροπής HBM T40B: συμμορφώνεται με το πρότυπο ISO 16613:2013 "Μέτρηση δυναμικής δύναμης - Μέθοδος βαθμονόμησης για αισθητήρες ροπής".
• Συστήματα μετατροπής συχνοτήτων ABB: συμμορφώνονται με την IEC 61800-5-1:2017 "Σύστήματα ηλεκτρικής κίνησης με μεταβλητή ταχύτητα" Μέρος 5-1: Απαιτήσεις ασφάλειας "Ηλεκτρικά, θερμικά και ενεργειακά"
• Αναλυτής ισχύος: συμμορφώνεται με την IEC 62386-101:2017 "Προμήθειες ισχύος για ηλεκτρονικούς εξοπλισμούς - Μέρος 101: Απαιτήσεις απόδοσης"

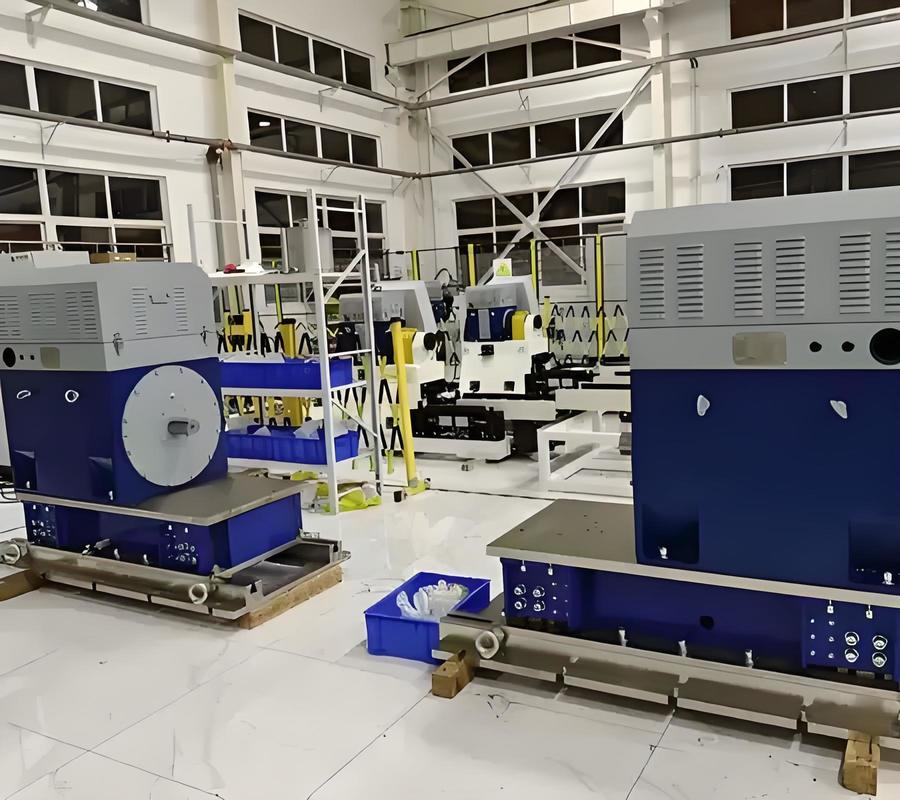

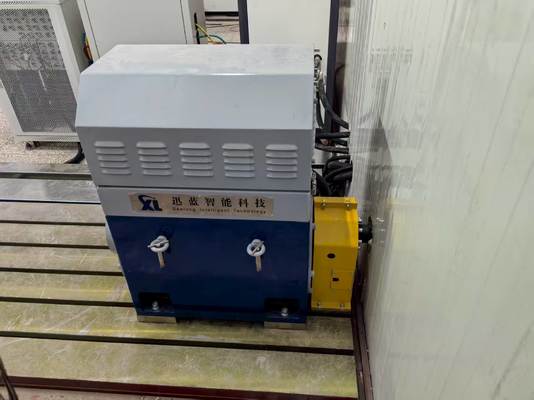

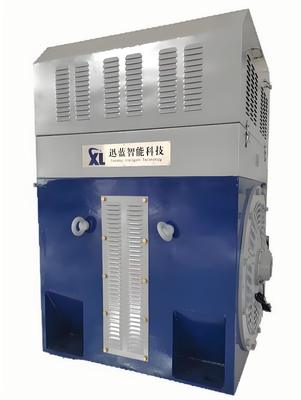

6. Κινητική απόδοσηΗλεκτρικό δυναμόμετροΣύστημα πάγκου Σχήμα Κατάλογος

7Παροχή και Υπηρεσία Μετά την Πώληση

1)Παράδοση

• 90 ημέρες από την υποβολή της παραγγελίας (συμπεριλαμβανομένων των εργοστασιακών δοκιμών) ·
• Προσαρμοσμένα μοντέλα: Η διάρκεια παράδοσης είναι 90-180 ημέρες (συμπεριλαμβανομένης της επιβεβαίωσης της λύσης, της παραγωγής, τηςΕιδικότερα, η Επιτροπή θα πρέπει να εξετάσει τις δυνατότητες που παρέχονται για την παροχή βοήθειας στον τομέα της αποδιορθώσεως προβλημάτων και της διεθνούς εφοδιαστικής και τελωνειακής υποστήριξης (εφεξής "εξυπηρέτηση") ανάλογα με τις προσαρμοσμένες απαιτήσεις..

2)Υπηρεσία μετά την πώληση

• Εποχή εγγύησης: Τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής) παρέχονται με εγγύηση για 1 έτος.
• Τεχνική υποστήριξη: Παρέχεται τεχνική υποστήριξη δίγλωσσας διάρκειας ζωής (Αγγλικά και Κινέζικα), με χρόνο απόκρισης ≤4 ώρες (κατά τη διάρκεια των ωρών εργασίας).
• Παροχή ανταλλακτικών: Τα εγχώρια ανταλλακτικά θα αποσταλούν εντός 24 ωρών και τα διεθνή ανταλλακτικά θα παραδίδονται εντός 7 ημερών (εκτός από το χρόνο τελωνειακής διευθέτησης).
• Υπηρεσίες κατάρτισης: 1,5 ημέρες δωρεάν εκπαίδευσης λειτουργίας επί τόπου (συμπεριλαμβανομένης της λειτουργίας του εξοπλισμού, της χρήσης λογισμικού και της καθημερινής συντήρησης) ·

• Απομακρυσμένη εντοπισμός προβλημάτων: Υποστηρίζει την απομακρυσμένη εντοπισμό προβλημάτων μέσω υπολογιστή και παρέχει καθοδήγηση διαμόρφωσης και αντιμετώπισης προβλημάτων μεμονωμένων λύσεων.
