SSCD75-1000/4000 75kW Δυναμικότητα κινητήρα Ηλεκτρικό σύστημα δοκιμής δυναμομέτρου

Επικαιροποιημένη συσκευήΚινητική απόδοσηΣύστημα δοκιμαστικού πάγκου ηλεκτρικού δυναμομέτρου

1. SSCD75-1000/4000 75kWΝέος κινητήρας ενέργειαςΗλεκτρικό δυναμόμετροΠεριγραφή του συστατικού του συστήματος πάγκου

Το σύστημα εξέτασης βέλτιστων επιδόσεων κινητήρα 75 kW SSCD75-1000/4000 είναι μια ολοκληρωμένη πλατφόρμα δοκιμών υψηλής ακρίβειας που έχει σχεδιαστεί ειδικά για τη δοκιμή μικρών και μεσαίων κινητήρων ισχύος.Αυτό το σύστημα ενσωματώνει βασικές μονάδες όπως ένα δυναμόμετρο, αισθητήρα ροπής υψηλής ακρίβειας, έξυπνο σύστημα μέτρησης και ελέγχου και προσομοιωτή μπαταρίας μεγάλης εμβέλειας,που καλύπτει πλήρως τις ανάγκες επαλήθευσης της απόδοσης των κινητήρων κίνησης επιβατικών οχημάτων, μικροί βιομηχανικοί κινητήρες και ειδικοί κινητήρες.

2. SSCD75-1000/4000 75kW Ηλεκτρικό δυναμόμετροΤεχνικές παραμέτρους

3. SSCD75-1000/4000 75kWΚινητική απόδοσηΗλεκτρικό δυναμόμετροΣύστημα πάγκου Βασικά πλεονεκτήματα

• Ακριβής κάλυψη μικρής και μεσαίας ισχύος: 75kW ισχύς + εύρος ροπής 0-1000Nm, μέγιστη ταχύτητα 4000 στροφές/min, κατάλληλη για δοκιμή σε πλήρη κατάσταση κινητήρων κίνησης επιβατικών αυτοκινήτων και μικρών βιομηχανικών κινητήρων,το εύρος σταθερής ισχύος 1000-3000 στροφές ανά λεπτό αντιστοιχεί στα λειτουργικά χαρακτηριστικά των μικρών και μεσαίων κινητήρων ισχύος.
• Πραγματοποιητική ακρίβεια μετρήσεων: HBM 0,2% FS υψηλής ακρίβειας φλάντζης ροπής + Seelong 0,03% αναλυτής ισχύος ακριβείας, σε συνδυασμό με το σύστημα συλλογής δεδομένων πολλαπλών καναλιών Advantech, εξασφαλίζει ότι το σφάλμα συλλογής δεδομένων ροπής,Δύναμη, θερμοκρασία και άλλα δεδομένα είναι ≤ 0,5%.

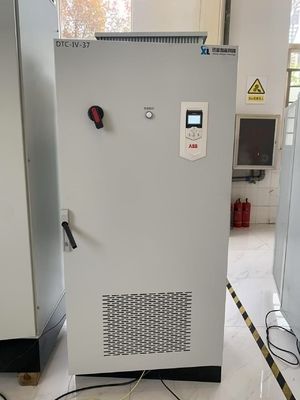

• Υψηλή συμβατότητα και χαμηλό κόστος: Ο προσομοιωτής μπαταρίας υποστηρίζει μια μεγάλη τάση εξόδου 24-1200V, προσαρμοζόμενος σε κινητήρες μικρής και μεσαίας ισχύος χαμηλής τάσης (48V) έως υψηλής τάσης (800V).Το σύστημα μετατροπής συχνότητας ABB έχει εξαιρετική σταθερότητα, και η συνολική διαμόρφωση εξισορροπεί την απόδοση και το κόστος, καθιστώντας το κατάλληλο για δοκιμές μαζικής παραγωγής.
• Ευέλικτη και προσαρμόσιμη σε πολλαπλά σενάρια: Η βασική μονάδα είναι πλήρης και τα προαιρετικά μέρη μπορούν να ανταποκρίνονται σε διαφορετικές απαιτήσεις εγκατάστασης.Η στήριξη έχει εύρος ρύθμισης 200-500mm για να προσαρμοστεί σε διάφορες προδιαγραφές όπως μικροί κινητήρες και μικροκινητήρεςΗ πλάκα χυτοσιδήρου + απορροφητήρας ελαστικών εξασφαλίζει τη σταθερότητα της δοκιμής.

4. SSCD75-1000/4000 75kW ΜΟδικήΠεκτέλεσηΕηλεκτρικόDΔοκιμαστικό μέτρο Τβ)ΒΕγκλSΥστεμΑΕφαρμογήΑΑρκετά

• Στον τομέα των οχημάτων νέας ενέργειας: δοκιμές ισχύος, ροπής, απόδοσης και αντοχής κινητήρων κίνησης (75 kW και κάτω) για επιβατικά αυτοκίνητα και μικροεπιχειρησιακά οχήματα, συμβατά με τις συνήθεις πλατφόρμες τάσης 48V/300V/800V.
• Στον τομέα των βιομηχανικών κινητήρων: εργοστασιακές δοκιμές και επαλήθευση της ενεργειακής απόδοσης κινητήρων για μικρές αντλίες νερού,ανεμιστήρες και συμπιεστές (συμμορφούμενοι με την GB 18489-2023 "Περιορισμοί ενεργειακής απόδοσης και βαθμίδες ενεργειακής απόδοσης για μικρομεσαίους και μεσαίων μεγέθους τριφασικούς ασύγχρονους κινητήρες").
• Ειδικός κινητήραςδοκιμές: κινητήρες για ηλεκτρικές μοτοσικλέτες, ηλεκτρικά οχήματα χαμηλής ταχύτητας και μικρά μηχανήματα κατασκευής, που καλύπτουν τις ανάγκες σε σενάρια χαμηλής ισχύος και υψηλής ταχύτητας.
• Ιδρύματα έρευνας και εκπαίδευσης: Πλατφόρμα πειραματικής έρευνας και ανάπτυξης και διδασκαλίας σχετικά με τις κινητικές επιδόσεις για πανεπιστημιακά κινητικά εργαστήρια και μικρά ερευνητικά ινστιτούτα, που υποστηρίζει προσαρμοσμένες λύσεις δοκιμών.

5. SSCD75-1000/4000 75kWΚινητική απόδοσηΗλεκτρικό δυναμόμετροΠρότυπο αναφοράς συστήματος πάγκουσ

• Εθνικά πρότυπα:

• GB/T 18488-2024 "Συστήματα κίνησης κινητήρων για ηλεκτρικά οχήματα",
• GB 755-2019 "Κατάταξη και απόδοση των περιστρεφόμενων ηλεκτρικών μηχανών",
• GB 18489-2023 "Περιορισμοί ενεργειακής απόδοσης και βαθμοί ενεργειακής απόδοσης για μικρομεσαίων και μεσαίων τριστάσιων ασύγχρονων κινητήρων",
• JB/T 10634-2023 "Ηλεκτρικοί δυναμομετρητές".

• Διεθνή πρότυπα:

• ISO 15084-1:2017 "Ηλεκτρικά συστήματα κίνησης για οδικά οχήματα"
• IEC 60034-1:2017 "Επιλογές και επιδόσεις περιστρεφόμενων ηλεκτρικών μηχανών".

• Πληροφορίες που σχετίζονται με τη βιομηχανία: Ο αισθητήρας ροπής HBM T40B συμμορφώνεται με το πρότυπο βαθμονόμησης ISO 16613:2013 και το σύστημα μετατροπής συχνότητας ABB συμμορφώνεται με το πρότυπο ασφάλειας IEC 61800-5-1.

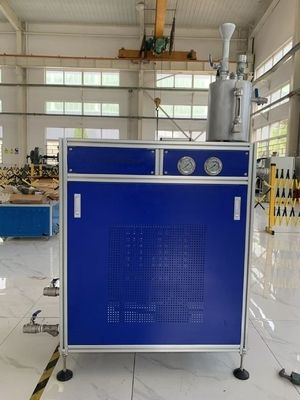

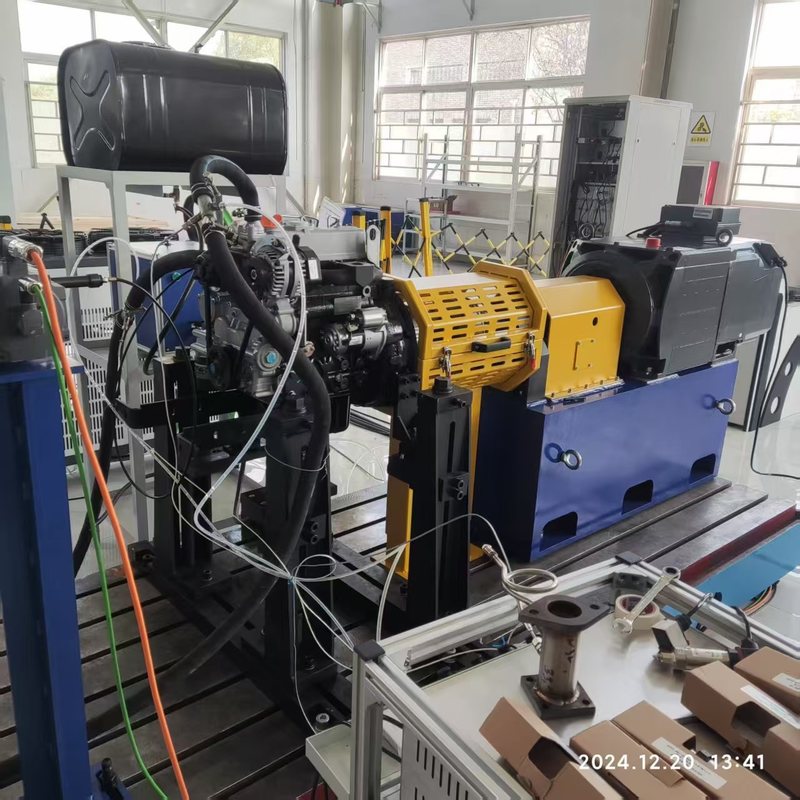

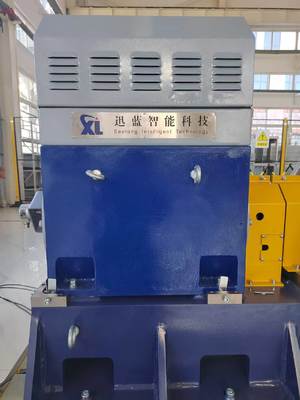

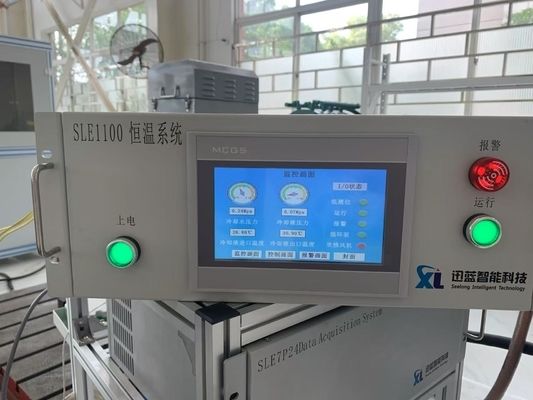

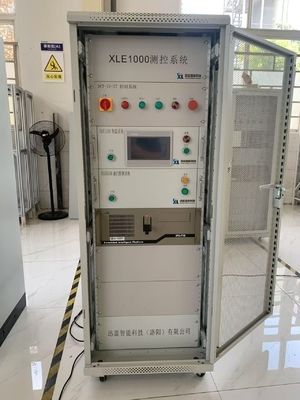

6. Κινητική απόδοσηΗλεκτρικό δυναμόμετροΣύστημα πάγκου Σχήμα Κατάλογος

7Παροχή και Υπηρεσία Μετά την Πώληση

• Παράδοση: Τα τυποποιημένα μοντέλα αποστέλλονται σε 90 ημέρες, τα προσαρμοσμένα μοντέλα σε 90-180 ημέρες (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και τελωνειακής βοήθειας).
• Υπηρεσία μετά την πώληση: 1 έτος εγγύηση για τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής), ισόβια δίγλωσση τεχνική υποστήριξη (κινεζικά και αγγλικά) (χρόνος απόκρισης ≤ 4 ώρες) ·τα ανταλλακτικά αποστέλλονται εντός της χώρας εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών.· παρέχεται 1 ημέρα δωρεάν εκπαίδευσης λειτουργίας, και υποστηρίζεται η απομακρυσμένη εντοπισμός λάθων (τερεμάνι υπολογιστή + καθοδήγηση με βίντεο).
