SSCD350-1250/4500 350kW Δυναμικότητα κινητήρα Ηλεκτρικό σύστημα εξέδρας δυναμομέτρου

1. SSCD350-1250/4500 350kW Νέος κινητήρας ενέργειας Ηλεκτρικός δυναμομετρητής

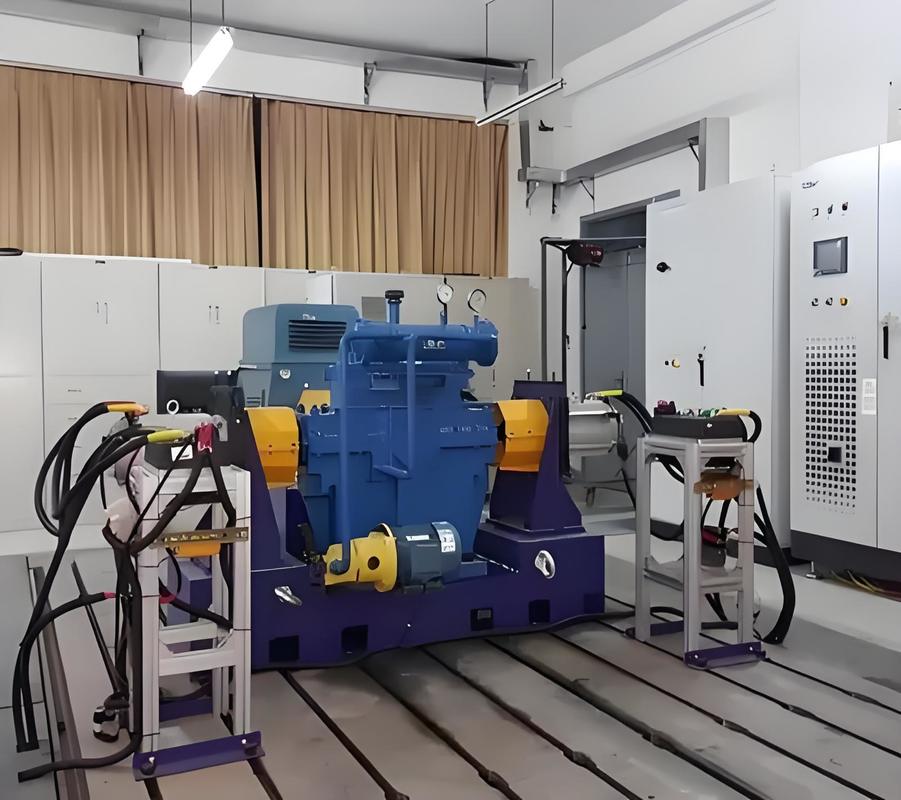

Το SSCD350-1250/4500 350kW Motor Performance Dynamometer Bench System είναι μια ολοκληρωμένη πλατφόρμα δοκιμών υψηλής απόδοσης που έχει σχεδιαστεί ειδικά για τη δοκιμή κινητήρων μεσαίας και μεγάλης ισχύος.Αυτό το σύστημα ενσωματώνει βασικές μονάδες όπως ένα δυναμόμετρο, αισθητήρα ροπής υψηλής ακρίβειας, έξυπνο σύστημα μέτρησης και ελέγχου και προσομοιωτή μπαταρίας μεγάλης εμβέλειας,που καλύπτει πλήρως τις ανάγκες επαλήθευσης των επιδόσεων των κινητήρων κίνησης των επαγγελματικών οχημάτων, βιομηχανικοί μεσαίοι και μεγάλοι κινητήρες και ειδικοί κινητήρες.



Ονομασία του συστατικού	Βασικές προδιαγραφές	Ετικέτα

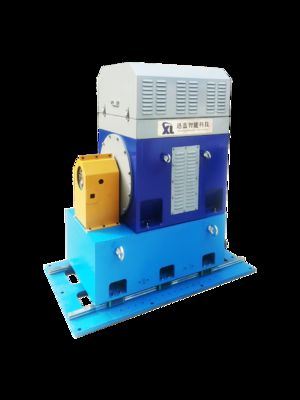

Ηλεκτρικό δυναμόμετρο SSCD350-1250/4500	Δύναμη: 350kW, ονομαστική ταχύτητα: 1250rpm, ονομαστική ροπή: 2674Nm, μέγιστη ταχύτητα: 4500rpm, σταθερή ταχύτητα ισχύος: 1250-3750rpm, ψύξη με νερό.	Σίλονγκ
Φλέγγι ροπής	Δυνατότητα εκτόξευσης	HBM

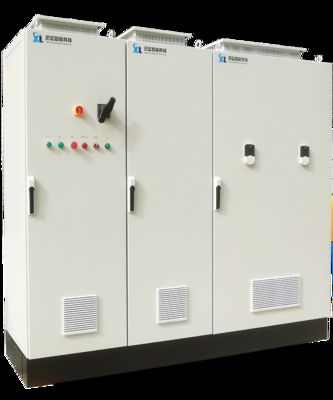

Σύστημα μετατροπέα μεταβλητής συχνότητας	Η τάση εισόδου: τριστάσης AC 380V±10%· συχνότητα: 50-60Hz· τιμή προστασίας από υπερστροφή: 1,5 φορές το ονομαστικό ρεύμα· πολλαπλές προστασίες από υπερφόρτωση, υπερστροφή και υπερθέρμανση.	ABB

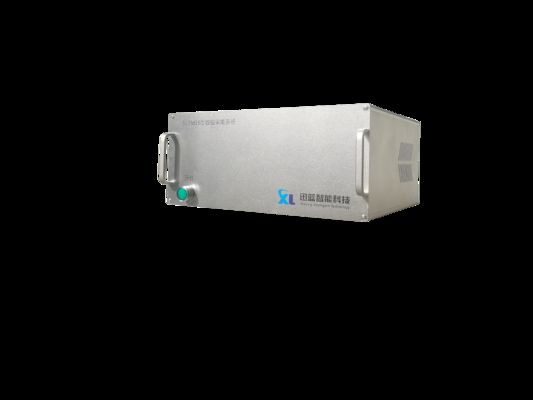

Σύστημα μέτρησης και ελέγχου XLP-1000	Βιομηχανικός υπολογιστής: IPC710, CPU: i7, μνήμη: 32GB, σκληρός δίσκος: 1TB, λογισμικό συστήματος μέτρησης και ελέγχου XLP-1000	Σίλονγκ
Σύστημα συλλογής δεδομένων	Περιλαμβάνει μονάδα απόκτησης δονήσεων, μονάδα απόκτησης θερμοκρασίας, μονάδα απόκτησης αναλογικής εισόδου και μονάδα απόκτησης ψηφιακής εισόδου.	Advantech ADAM-4017+
Αναλυτής ισχύος	Πρότυπο: WT5006· Βασική ακρίβεια: 0,03% (0,01% της ανάγνωσης + 0,02% του εύρους) Διάφραγμα ζώνης: DC, 0,1 Hz - 1 MHz Εικόνα αφής LCD 6 κανάλια + MTR	Σίλονγκ
Μετασχηματιστής ρεύματος	1000A, 0,05% FS
Συγκροτητής μπαταρίας	Η τάση εξόδου: 24-1200V Ονομαστική ισχύς: 300 kW Δύναμη κορύφους: 375 kW Κατηγορία ισχύος: 800A Σημαντικό ρεύμα: 1000A Η τάση ανάδρασης: 323-427V προσομοίωση μπαταρίας: μπορεί να προσομοιώσει επτά τύπους μπαταριών: τριγενείς μπαταρίες λιθίου, μπαταρίες οξειδίου του λιθίου μαγγανίου, μπαταρίες τιτανικού λιθίου, μπαταρίες οξειδίου του κοβαλτίου του λιθίου,Ηλεκτρικές συσσωρευτές φωσφορικού λιθίου σιδήρου, μπαταρίες μολύβδου και μπαταρίες νικελίου-μεταλλικού υδριδίου.	Σίλονγκ
Προαιρετικό
Σύνδεση	Επιτρεπόμενη ταχύτητα: 5000 στροφές ανά λεπτό, επιτρεπόμενη ροπή: 3000Nm	Σίλονγκ

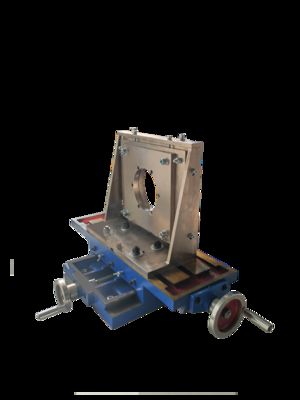

Κράτησης κινητήρα	Πεδίο ρύθμισης στηρίγματος (ύψος κέντρου κινητήρα): 200 mm-500 mm	Σίλονγκ
Πλάκα από χυτοσίδηρο	Υλικό: HT300 (ισχυρότητα τράβηξης ≥ 300MPa) · αναισθητήρες και πλάκες χυτοσιδήρου εξασφαλίζουν τη σταθερότητα κατά τις δοκιμές υψηλών ταχυτήτων.	Σίλονγκ
Άμβλυντες κρούσης	Οι αναισθητήρες ελαστικών · οι αναισθητήρες και οι πλάκες χυτοσιδήρου εξασφαλίζουν τη σταθερότητα κατά τις δοκιμές υψηλών ταχυτήτων.	Σίλονγκ



2. SSCD350-1250/4500 350kW Ηλεκτρικό δυναμόμετρο Τεχνικές παραμέτρους



Κατηγορίες παραμέτρων	Τεχνικοί δείκτες
Παρασκευαστής δυναμομέτρων	Σίλονγκ
Κατηγορία ισχύος	350 κιλοβάτ.
Ονομαστική ροπή	2674Nm
Κατηγορία ταχύτητας	1250 στροφές ανά λεπτό
Μέγιστη ταχύτητα	4500 στροφές ανά λεπτό
Περιοχή ταχύτητας σταθερής ροπής	0-1250 στροφές το λεπτό.
Περιοχή σταθερής ισχύος	1250-3750 στροφές ανά λεπτό
Πρότυπο αισθητήρα ροπής	Τ40Β
Παρασκευαστής αισθητήρα ροπής	HBM
Περιοχή αισθητήρα ροπής (Nm)	0-3000Nm
Επίπεδο ακρίβειας	00,2% FS



3. SSCD350-1250/4500 Δυναμικότητα κινητήρα 350kW Ηλεκτρικό σύστημα εξέδρας δυναμομέτρου Κεντρικά πλεονεκτήματα



1) Πλήρης κάλυψη των επιδόσεων: Το πυρήνα δυναμομέτρου έχει ισχύ 350 kW, εύρος ροπής 0-3000Nm και μέγιστη ταχύτητα 4500rpm, η οποία μπορεί να καλύψει τις ανάγκες δοκιμής σε πλήρη κατάσταση των κινητήρων μεσαίας και υψηλής ισχύος.Το εύρος σταθερής ισχύος 1250-3750rpm είναι κατάλληλο για διάφορα χαρακτηριστικά λειτουργίας του κινητήρα.



2) Εξαιρετική ακρίβεια των μετρήσεωνΗ πρίζα ροπής HBM έχει ακρίβεια 0,2% FS και ο αναλυτής ισχύος Seelong έχει βασική ακρίβεια 0,03%.διασφαλίζει την ακριβή απόκτηση βασικών δεδομένων όπως ροπή, ισχύ και θερμοκρασία.



3) Ισχυρή συμβατότητα συστήματος: Ο προσομοιωτής μπαταρίας υποστηρίζει 7 βασικά μοντέλα μπαταριών, με τάση εξόδου 24-1200V και μέγιστο ρεύμα 1000A, προσαρμόζοντας τις απαιτήσεις τροφοδοσίας ενέργειας διαφόρων τύπων κινητήρων.το σύστημα μετατροπέα συχνότητας ABB είναι συμβατό με ευρεία είσοδο τάσης 380V±10% και έχει εξαιρετική σταθερότητα.



4) Πλήρης και ευέλικτη διαμόρφωσηΤο πρόγραμμα καλύπτει βασικές ενότητες όπως μέτρηση και έλεγχος, συλλογή δεδομένων και ανάλυση ισχύος.Το στήριγμα έχει εύρος ρύθμισης 200 mm-500 mm για να προσαρμοστεί σε διαφορετικές απαιτήσεις εγκατάστασηςΟ συνδυασμός πλάκας χυτοσιδήρου και αποσβεστήρα ελαστικού εξασφαλίζει τη σταθερότητα της δοκιμής.



4. SSCD350-1250/4500 Δυναμικότητα κινητήρα 350kW Ηλεκτρικός δυναμομετρητής



1) Τομέας των νέων οχημάτων ενέργειας: Κατάλληλο για δοκιμή των επιδόσεων των κινητήρων κίνησης (συμπεριλαμβανομένων των επιβατικών αυτοκινήτων και των επαγγελματικών οχημάτων) για οχήματα νέας ενέργειας, συμπεριλαμβανομένης της ισχύος, της ροπής, της απόδοσης και της αντοχής,για την κάλυψη των αναγκών αντιστοίχισης των συνηθισμένων μπαταριών, όπως το τριγενές λίθιο και το λιθιοφωσφορικό σίδηρο.



2) Βιομηχανικό κινητήρα: Μπορούμε να διεξάγουμε εργοστασιακές δοκιμές και δοκιμές τύπου για βιομηχανικούς ασυνήθιστους κινητήρες και συγχρονισμένους κινητήρες 350 kW και κάτω,που καλύπτει την επαλήθευση των επιδόσεων των υποστηρικτικών κινητήρων, όπως οι αντλίες νερού, ανεμιστήρες και συμπιεστές.



3) Ειδικό κινητικό πεδίο: Προσαρμόζεται για εξειδικευμένες δοκιμές ειδικών κινητήρων μεσαίας και υψηλής ισχύος που χρησιμοποιούνται σε μηχανήματα μηχανικής, πλοία, σιδηροδρομικές μεταφορές και άλλα σενάρια,που πληρούν τις απαιτήσεις δοκιμής υψηλής ροπής και ευρέος εύρους ταχυτήτων.



4) Ιδρύματα Ε&Α και δοκιμών: Παροχή ερευνητικών και αναπτυξιακών πλατφορμών για την έρευνα και ανάπτυξη των κινητικών επιδόσεων και δοκιμές συμμόρφωσης με τα πρότυπα για πανεπιστήμια, ερευνητικά ιδρύματα και ιδρύματα δοκιμών τρίτων,και να υποστηρίξει την εφαρμογή εξατομικευμένων λύσεων δοκιμών.



5. SSCD350-1250 /4500 Δυναμικότητα κινητήρα 350 kW Ηλεκτρικό δυναμομετρητή



1) Εθνικά πρότυπα:



¥GB/T 18488.1-20 24 "Συστήματα κίνησης κινητήρων για ηλεκτρικά οχήματα - Μέρος 1: Τεχνικές προϋποθέσεις",

GB/T 18488.2-20 24 "Συστήματα κίνησης κινητήρων για ηλεκτρικά οχήματα - Μέρος 2: Μέθοδοι δοκιμής",

¥GB 755-2019 "Κατάταξη και απόδοση των περιστρεφόμενων ηλεκτρικών μηχανών",

¥JB/T 10634-20 23 "Ηλεκτρικό δυναμομέτρο".



2) Διεθνή πρότυπα:



Οδηγία 2008/57/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2008, σχετικά με τη θέσπιση προδιαγραφών για τα οχήματα με κινητήρα ηλεκτρικού ρεύματος (ΕΕ L 347 της 20.11.2008, σ. 1).

∆ΙΕΚ 60034-1:2017 Ηλεκτρικές μηχανές περιστροφής - Μέρος 1: Αξιολογήσεις και επιδόσεις.



3) Συνδεόμενες με τη βιομηχανία: Συστατικά όπως οι προσομοιωτές μπαταρίας και οι αναλυτές ισχύος συμμορφώνονται με τα αντίστοιχα βιομηχανικά πρότυπα ακρίβειας και ασφάλειας (π.χ. ο αισθητήρας ροπής HBM T40B συμμορφώνεται με το πρότυπο ISO 16613:Πρότυπο βαθμονόμησης 2013, και το σύστημα μετατροπής συχνότητας ABB συμμορφώνεται με το πρότυπο ασφάλειας IEC 61800-5-1.



6. Κατάλογος μοντέλων του συστήματος δοκιμής βελονιού δυναμομετρητή απόδοσης κινητήρα



Σχήμα	Δύναμη (kW)	Στροφή ροπής (Nm)	Καθορισμένη ταχύτητα (rpm)	Μέγιστη ταχύτητα (rpm)	Ακριβότητα μέτρησης ροπής
SSCD15-1000/4500	15	143	1000	4000	00,2% FS
SSCD30-1000/4500	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD75-1000/4000	75	716	1000	4000	00,2% FS
Ειδικότερα, το SSCD90-1000/3500	90	859	1000	3500	00,2% FS
Ειδικότερα, το SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
Ειδικότερα, το SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
Ειδικότερα, το SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
Ειδικότερα:	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
Ειδικότερα, το SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
Ειδικότερα, το SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
Ειδικότερα:	300	1910	1500	3800	00,2% FS
SSCD350-1250/4500	350	2674	1250	4500	00,2% FS
Ειδικότερα:	400	2546	1500	3800	00,2% FS
Ειδικότερα, τα κράτη μέλη πρέπει να εφαρμόζουν τα ακόλουθα μέτρα:	500	3183	1500	3800	00,2% FS
Δύναμη, εύρος ταχύτηταςΑκαι ο αριθμός των μονάδων απόκτησης μπορεί να προσαρμοστείΑs Απαιτείται.



7- Παράδοση και Υπηρεσία Μετά την Πώληση



Παράδοση:Τα τυποποιημένα μοντέλα αποστέλλονται σε 90 ημέρες· τα προσαρμοσμένα μοντέλα αποστέλλονται σε 90-180 ημέρες (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και τελωνειακής βοήθειας).



Υπηρεσία μετά την πώληση:Εγγύηση ενός έτους για τα βασικά εξαρτήματα (δυναμόμετρος, φλάντζη ροπής), τεχνική υποστήριξη δίγλωσση (κινεζικά και αγγλικά) για όλη τη διάρκεια της ζωής (χρόνος απόκρισης ≤ 4 ώρες) ·τα ανταλλακτικά αποστέλλονται εντός της χώρας εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών.· 1,5 ημέρες δωρεάν εκπαίδευσης λειτουργίας · υποστήριξη απομακρυσμένης αποδιορθώσεως (υπολογιστική, συμπεριλαμβανομένης της καθοδήγησης της διαμόρφωσης των μονότυπων λύσεων).

8. Ενημερωτικά ερωτήματα

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;

Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.

Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;

Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.

Ε: Ποια είναι η διάρκεια πληρωμής σας;

Απ: Συνήθως 40% T/T προκαταβολή, πλήρης πληρωμή πριν από την αποστολή.

Ε: Ποιο είναι το χρόνο προετοιμασίας για τις παραγγελίες μου;

Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.

Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;

Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.

Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;

Α: Φυσικά, είστε πάντα ευπρόσδεκτοι να μας επισκεφθείτε.
