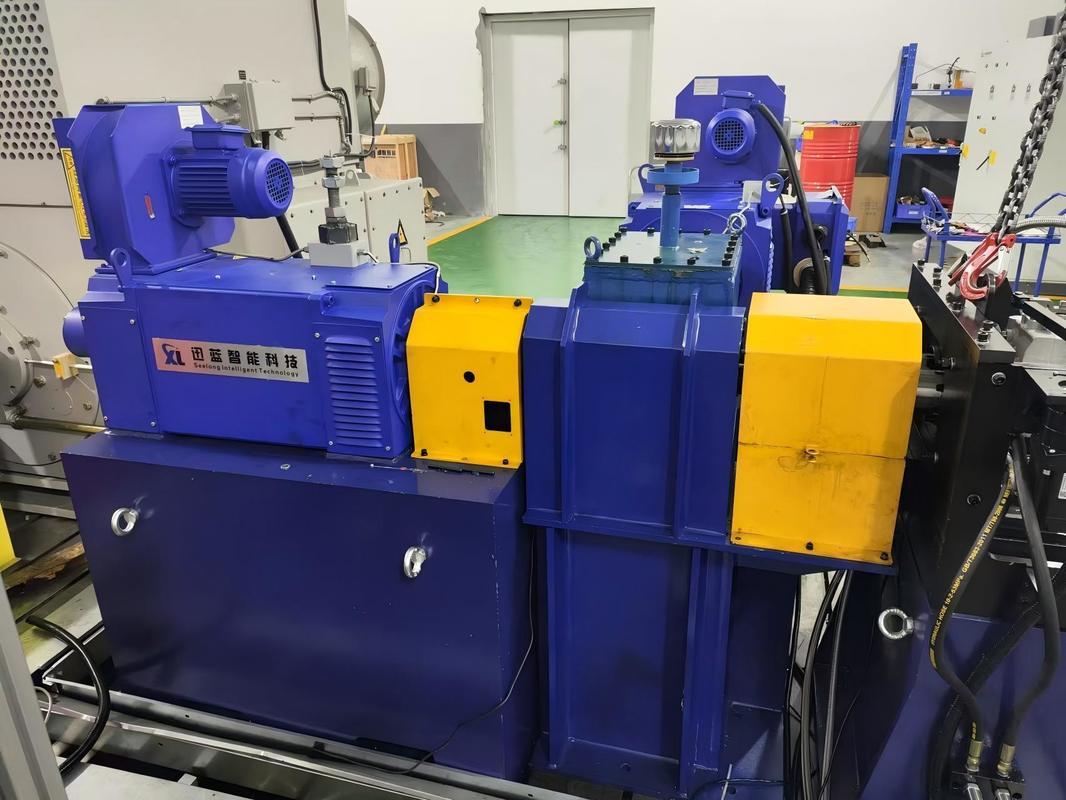

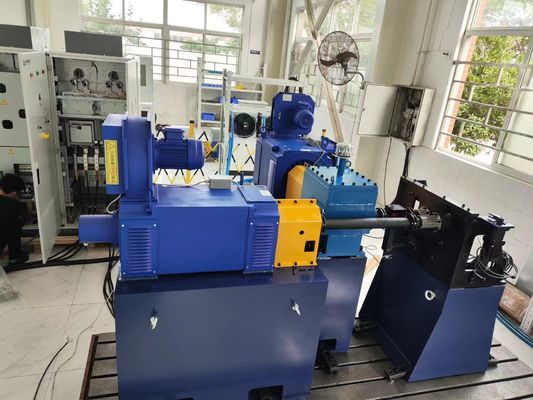

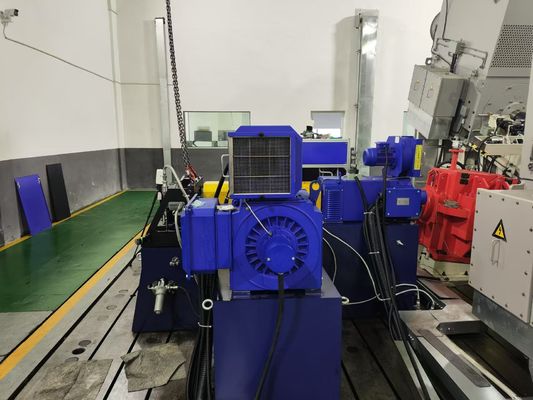

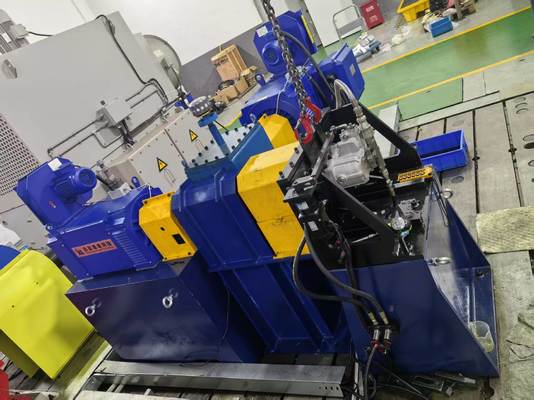

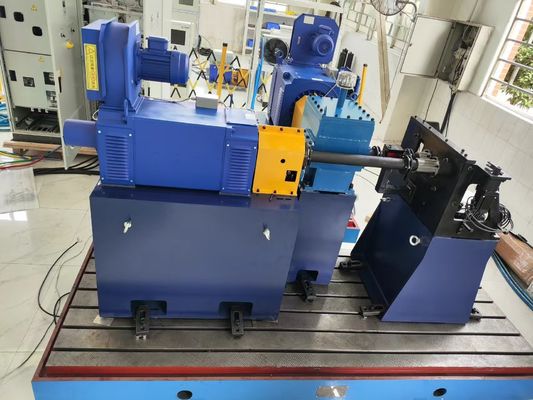

SSCH160-6000-10000 Βάση Δοκιμών Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας 160kW

SSCH160-6000-10000 Βάση Δοκιμών Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας 160kW

1. SSCH160-6000-10000 Επισκόπηση Συστήματος Βάσης Δοκιμών Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας 160kW

Η βάση δοκιμών δυναμόμετρου υδραυλικής αντλίας SSCH160-6000-10000 έχει σχεδιαστεί ειδικά για βαρέως τύπου βιομηχανική υδραυλική. Ενσωματώνει ένα ηλεκτρικό δυναμόμετρο 160kW υψηλού φορτίου, μια βιομηχανικού βαθμού υδραυλική αντλία υψηλής πίεσης, μια μονάδα φόρτισης πολλαπλών συνθηκών και ένα σύστημα μέτρησης και ελέγχου βιομηχανικού βαθμού. Επιτρέπει ολοκληρωμένες δοκιμές απόδοσης των βιομηχανικών υδραυλικών αντλιών υπό συνθήκες υψηλής πίεσης (50MPa), υψηλού φορτίου (160kW συνεχές φορτίο) και σταθερής κατάστασης λειτουργίας. Το σύστημα υποστηρίζει ανακύκλωση ηλεκτρικής ενέργειας 85%+ και είναι κατάλληλο για βαθμονόμηση απόδοσης, επαλήθευση αντοχής 1000 ωρών και προσομοίωση βλαβών υδραυλικών αντλιών υψηλής πίεσης που χρησιμοποιούνται σε μηχανές χύτευσης με έγχυση, μεταλλουργικά μηχανήματα και εξοπλισμό εξόρυξης. Πληροί τις απαιτήσεις δοκιμών υψηλής αξιοπιστίας, υψηλού φορτίου και μακροχρόνιου κύκλου της βιομηχανίας υδραυλικών.

2. SSCH160-6000-10000 Στοιχεία Συστήματος Βάσης Δοκιμών Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας 160kW

1) Βιομηχανική υδραυλική αντλία υψηλής πίεσης: Ονομαστική πίεση 50MPa, ρυθμός ροής 80L/min, κατάλληλη για βιομηχανικό υδραυλικό λάδι κατά της φθοράς (όπως L-HM46/68), με σταθερότητα μακροχρόνιας λειτουργίας υψηλής πίεσης, παρέχοντας μια συνεχή πηγή λαδιού υψηλής πίεσης για τη μονάδα φόρτισης, προσομοιώνοντας τις πραγματικές συνθήκες παροχής λαδιού μηχανών χύτευσης με έγχυση και μεταλλουργικών πρεσών;

2) Μονάδα δεξαμενής καυσίμου: Διαθέσιμος όγκος 200L, εύρος ρύθμισης ώθησης 0-0.3MPa (προσαρμογή στις απαιτήσεις ρύθμισης πίεσης των βιομηχανικών αντλιών), εξοπλισμένη με σύστημα τριών σταδίων φιλτραρίσματος (ακρίβεια 10μm) για την αποφυγή φθοράς της υδραυλικής αντλίας που προκαλείται από μόλυνση λαδιού και διασφάλιση της καθαριότητας του λαδιού και της σταθερότητας της κυκλοφορίας υπό συνθήκες υψηλής πίεσης;

3) Ηλεκτρικό δυναμόμετρο 160kW: Η βασική μονάδα δοκιμής ισχύος παρέχει ρύθμιση ταχύτητας χωρίς βαθμίδες από 0 έως 10.000 rpm, υποστηρίζει λειτουργία υπερφόρτωσης 120% (βραχυπρόθεσμη διάρκεια 10 λεπτών, κατάλληλη για εκκίνηση και διακοπή λειτουργίας βιομηχανικής αντλίας), ελέγχει με ακρίβεια τη σταθερή ροπή μέσω φόρτισης ηλεκτρομαγνητικής δύναμης και δοκιμάζει την απόδοση επιστροφής ισχύος ≥85%;

4) Αισθητήρας ροπής και ταχύτητας: Εύρος ροπής 0-500Nm, εύρος ταχύτητας 0-10000r/min, επίπεδο ακρίβειας ≤0,1% FS, σε πραγματικό χρόνο απόκτηση δεδομένων ροπής και ταχύτητας βιομηχανικών υδραυλικών αντλιών, προσαρμογή στις ανάγκες απόκτησης δεδομένων σταθερής κατάστασης υπό υψηλό φορτίο;

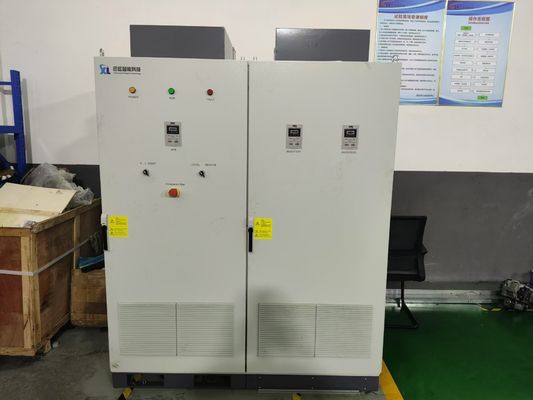

5) Σύστημα μετατροπέα μεταβλητής συχνότητας: χρησιμοποιεί άμεσο έλεγχο ροπής (DTC) με ακρίβεια ελέγχου ±0,01Hz; λειτουργεί σε εύρος θερμοκρασίας λειτουργίας από 0°C έως 45°C (συμβατό με τις διακυμάνσεις θερμοκρασίας σε βιομηχανικά εργαστήρια), έχει επίπεδο προστασίας IP54, λειτουργεί με 100% πλήρες φορτίο σε υψόμετρα κάτω από 1000m, έχει επίπεδο θορύβου ≤85dB και υποστηρίζει το πρωτόκολλο επικοινωνίας Modbus για βιομηχανικά LAN;

6) Μονάδα φόρτισης: Αυτές οι μονάδες χωρίζονται σε τρεις τύπους βιομηχανικών φορτίων: ① Φορτίο ανακούφισης υψηλής πίεσης: Αυτή η μονάδα χρησιμοποιεί μια ομάδα βαλβίδων ανακούφισης κατηγορίας 50MPa για να δοκιμάσει τα χαρακτηριστικά πίεσης-ροής σταθερής κατάστασης υψηλής πίεσης μιας υδραυλικής αντλίας; ② Φορτίο αναλογικής πνιγμού: Αυτή η μονάδα χρησιμοποιεί μια αναλογική βαλβίδα για να προσομοιώσει τις αλλαγές ροής κατά τη διάρκεια της σύσφιξης/ανοίγματος καλουπιού μιας μηχανής χύτευσης με έγχυση; και ③ Κύλινδρος φόρτισης βαρέως τύπου: Αυτή η μονάδα χρησιμοποιεί έναν υδραυλικό ενεργοποιητή κατηγορίας 50kN για να προσομοιώσει τις συνθήκες βαρέως τύπου μεταλλουργικού εξοπλισμού πρεσαρίσματος και ανύψωσης μηχανημάτων εξόρυξης.

7) Μονάδα μέτρησης και ελέγχου: Ενσωματώνει μια μονάδα απόκτησης δεδομένων πολλαπλών καναλιών (συχνότητα δειγματοληψίας 300Hz, κατάλληλη για βιομηχανικές δοκιμές σταθερής κατάστασης), υποστηρίζει ταυτόχρονη απόκτηση πάνω από 150 παραμέτρων, συμπεριλαμβανομένης της ροπής, της πίεσης (0-60MPa), της ροής (0-100L/min), της θερμοκρασίας λαδιού και δημιουργεί αυτόματα καμπύλες όγκου απόδοσης και συνολικής απόδοσης της αντλίας, καθώς και αναφορές δοκιμών ειδικές για βιομηχανικό εξοπλισμό.

8) Μονάδα τηλεχειρισμού: Αυτή η μονάδα χρησιμοποιεί μια αρχιτεκτονική διπλού πυρήνα DSP+FPGA, μια CPU αρχιτεκτονικής X86 (κύρια συχνότητα 1,0 GHz, μνήμη 1 GB, δίσκος 8 GB DOM) και είναι προεγκατεστημένη με το σύστημα Win10 IoT Industrial Edition. Υποστηρίζει σύνδεση με το σύστημα MES του εργαστηρίου και μπορεί να επιτύχει τοπικό/απομακρυσμένο έλεγχο εντός 500m, προσαρμοζόμενο στις ανάγκες των βιομηχανικών μη επανδρωμένων εργαστηρίων.



3. 160kW Βιομηχανική Υδραυλική Αντλία Δυναμόμετρου Τεχνικές Παράμετροι



Παράμετροι	Τεχνικοί Δείκτες	Παράμετροι	Τεχνικοί Δείκτες
Ονομαστική ισχύς	160kW	Εύρος σταθερής ροπής	0-6000rpm
Μέγιστη ταχύτητα εξόδου	10000rpm	Εύρος σταθερής ισχύος	6000-10000rpm
Ικανότητα υπερφόρτωσης	120% (βραχυπρόθεσμη διάρκεια 10 λεπτών)	Ονομαστική ροπή	255Nm
Εύρος μέτρησης ροπής	0-500Nm (προσαρμοστικός αισθητήρας)	Απόδοση ανάκτησης ενέργειας	≥85% (πίσω στο δίκτυο)
Ακρίβεια μέτρησης ταχύτητας	±0,01%FS	Μέθοδος ψύξης	Αναγκαστική ψύξη νερού + ανεξάρτητος κύκλος απαγωγής θερμότητας
Μέθοδος ελέγχου	Έλεγχος τριών βρόχων κλειστού βρόχου ροπής/ταχύτητας/ισχύος	Προσαρμογέας τροφοδοσίας	380V±10% τριφασικός 50Hz (απαιτείται ανεξάρτητος μετασχηματιστής)
Ακρίβεια ελέγχου σταθερής κατάστασης	Ροπή ±0,2% FS, ταχύτητα ±0,1rpm	Εύρος ισχύος εφαρμόσιμης υδραυλικής αντλίας	80-200kW (που καλύπτει τις κύριες βιομηχανικές αντλίες μεσαίας και μεγάλης ισχύος)



4. SSCH160-6000-10000 160kW Βάση Δοκιμών Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας Πρότυπα Αναφοράς



Εγχώρια πρότυπα



1) GB/T 3766-2021 Γενικοί κανόνες και απαιτήσεις ασφαλείας για συστήματα υδραυλικής μετάδοσης και τα εξαρτήματά τους
2) GB/T 17487-2021 Μέθοδοι δοκιμής υδραυλικής αντλίας
3) GB/T 23537-2017 Υδραυλική αντλία εμβόλου (Ειδικό πρότυπο για βιομηχανικές αντλίες εμβόλου υψηλής πίεσης)
4) JB/T 7039-2016 "Όρια τιμών θορύβου για υδραυλικές αντλίες" (Απαιτήσεις συμμόρφωσης θορύβου για βιομηχανικά εργαστήρια)



Διεθνή Πρότυπα



1) ISO 4413:2010 " Υδραυλική ρευστή ισχύς-Γενικοί κανόνες και απαιτήσεις ασφαλείας για συστήματα και τα εξαρτήματά τους"
2) ISO 10770-1:2019 "Υδραυλική ρευστή ισχύς-Αντλίες και κινητήρες-Μέρος 1: Ονομαστικές πιέσεις, ονομαστικές μετατοπίσεις και ονομαστικές ταχύτητες" (Βιομηχανικό πρότυπο ονομαστικών παραμέτρων αντλίας)
3) DIN 24313:2019 Υδραυλική ρευστή ισχύς-Μέθοδοι δοκιμής για αντλίες
4) ISO 9906:2012 "Εμβολοφόροι κινητήρες εσωτερικής καύσης-Απόδοση" (κατάλληλο για δοκιμές απόδοσης κινητήρα κίνησης βιομηχανικής αντλίας)



5. SSCH160-6000-10000 160kW Βάση Δοκιμών Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας Βασικά Πλεονεκτήματα



1) Δυνατότητα δοκιμής σταθερής κατάστασης υψηλού φορτίου: Το δυναμόμετρο 160kW υποστηρίζει σταθερή λειτουργία από 0-10.000 rpm, με ακρίβεια ελέγχου ροπής ±0,2% FS. Μπορεί να διεξάγει δοκιμές σταθερής κατάστασης υψηλής πίεσης 50 MPa βιομηχανικών υδραυλικών αντλιών για 72 συνεχόμενες ώρες, προσαρμοζόμενο στην προσομοίωση συνθηκών λειτουργίας "24ωρης συνεχούς λειτουργίας" των αντλιών μηχανών χύτευσης με έγχυση.



2) Βαθιά προσαρμογή σε βιομηχανική υψηλή πίεση: Υδραυλική αντλία κατηγορίας 50MPa + ομάδα βαλβίδων ανακούφισης υψηλής πίεσης, που καλύπτει τις απαιτήσεις δοκιμών των κύριων βιομηχανικών αντλιών εμβόλου υψηλής πίεσης (35-70MPa), μπορεί να καταγράψει με ακρίβεια την τάση εξασθένησης της όγκου απόδοσης της αντλίας υπό υψηλή πίεση, παρέχοντας υποστήριξη δεδομένων για την επιλογή υδραυλικών συστημάτων βιομηχανικού εξοπλισμού;



3) Εξοικονόμηση ενέργειας και πλεονεκτήματα κόστους: Με απόδοση επαναμετάδοσης ενέργειας άνω του 85%, το σύστημα ανακτά περίπου 136kWh ηλεκτρικής ενέργειας ανά ώρα σε πλήρες φορτίο 160kW, εξοικονομώντας πάνω από 60% σε ετήσιο κόστος ενέργειας σε σύγκριση με τις παραδοσιακές βάσεις δοκιμών φορτίου αντίστασης. Είναι ιδιαίτερα κατάλληλο για επιθεώρηση ποιότητας παρτίδας και μακροχρόνιες δοκιμές ανθεκτικότητας βιομηχανικών αντλιών.



4) Πολλαπλή προσομοίωση βιομηχανικών συνθηκών εργασίας: Η μονάδα φόρτισης υποστηρίζει εναλλαγή τριών λειτουργιών: υπερχείλιση υψηλής πίεσης (μεταλλουργική πρεσαριστή), αναλογική πνιγμός (σύσφιξη χύτευσης με έγχυση) και φόρτιση βαρέως φορτίου (ανύψωση εξόρυξης). Οι δοκιμές απόδοσης της αντλίας σε διαφορετικά βιομηχανικά σενάρια μπορούν να ολοκληρωθούν χωρίς αλλαγή εξοπλισμού.



5) Προσαρμοστικότητα βιομηχανικού εργαστηρίου: Το σύστημα μετατροπέα μεταβλητής συχνότητας διαθέτει προστασία IP54 και αναγκαστική ψύξη νερού, καθιστώντας το προσαρμόσιμο στα περιβάλλοντα σκόνης και διακύμανσης θερμοκρασίας των βιομηχανικών εργαστηρίων. Υποστηρίζει επίσης την ενσωμάτωση πρωτοκόλλου Modbus με το σύστημα MES του εργαστηρίου, επιτρέποντας τη σύνδεση των δεδομένων δοκιμών με το σύστημα διαχείρισης παραγωγής.



6) Σχεδιασμός υψηλής αξιοπιστίας: Τα βασικά εξαρτήματα του δυναμόμετρου είναι κατασκευασμένα από βιομηχανικά ανθεκτικά υλικά (όπως ρουλεμάν βιομηχανικής βαρέως τύπου SKF), με χρόνο ετήσιας συντήρησης ≤30 ώρες; το σύστημα φιλτραρίσματος δεξαμενής λαδιού τριών σταδίων μειώνει τη φθορά της υδραυλικής αντλίας και παρατείνει τη διάρκεια ζωής του εξοπλισμού δοκιμών.



6. SSCH160-6000-10000 160kW Εφαρμογές Συστήματος Δυναμόμετρου Βιομηχανικής Υδραυλικής Αντλίας



1) Δοκιμή υδραυλικής αντλίας μηχανής χύτευσης με έγχυση βαρέως τύπου: Στοχεύοντας σε αντλίες εμβόλου υψηλής πίεσης 35-50MPa σε μηχανές χύτευσης με έγχυση, αυτή η δοκιμή μετρά τα χαρακτηριστικά πίεσης-ροής και την όγκου απόδοση υπό συνθήκες σύσφιξης/έγχυσης καλουπιού για να διασφαλιστεί η σταθερότητα χύτευσης των προϊόντων χύτευσης με έγχυση.



2) Επαλήθευση υδραυλικού συστήματος μεταλλουργικών μηχανημάτων: Προσαρμόζεται σε υδραυλικές αντλίες 40-60MPa που χρησιμοποιούνται σε μεταλλουργικές πρέσες και ελασματουργεία, προσομοιώνει συνθήκες υψηλής θερμοκρασίας και βαρέως φορτίου και επαληθεύει την υψηλή πίεση, τη μακροχρόνια λειτουργική αξιοπιστία και τις δυνατότητες προειδοποίησης βλαβών της αντλίας;



3) Έλεγχος ποιότητας υδραυλικής αντλίας μηχανημάτων εξόρυξης: Παρέχετε βαθμονόμηση απόδοσης εργοστασίου για τις κύριες υδραυλικές αντλίες (30-50MPa) των εκσκαφέων και φορτωτών εξόρυξης, δοκιμάστε τον έλεγχο ευαισθησίας φορτίου και τις δυνατότητες κατά της ρύπανσης και διασφαλίστε τη διαθεσιμότητα του εξοπλισμού σε σκληρά περιβάλλοντα εξόρυξης;



4) Δοκιμή μηχανημάτων καταστρώματος πλοίων: Για υδραυλικές αντλίες 30-40MPa που χρησιμοποιούνται σε βαρούλκα και βαρούλκα άγκυρας πλοίων, η έξοδος ροπής και η απόδοση δοκιμάζονται υπό συνθήκες χαμηλής ταχύτητας και βαρέως φορτίου για να πληρούνται οι απαιτήσεις αξιοπιστίας της ναυπηγικής βιομηχανίας;



5) Έρευνα και ανάπτυξη και βελτίωση βιομηχανικής υδραυλικής αντλίας: Παρέχετε έρευνα και ανάπτυξη και δοκιμές αντλιών μεσαίας και μεγάλης ισχύος 80-200kW για κατασκευαστές υδραυλικών αντλιών, βελτιστοποιήστε τη δομή στεγανοποίησης υψηλής πίεσης και το σχεδιασμό της πλάκας διανομής της αντλίας και ενισχύστε την ανταγωνιστικότητα των προϊόντων.



7. Λίστα μοντέλων βάσης δοκιμών δυναμόμετρου βιομηχανικής υδραυλικής αντλίας



Μοντέλο	Βασική διαμόρφωση (ηλεκτρικό δυναμόμετρο)	Μέγιστη ταχύτητα δοκιμής	Προσαρμογή πίεσης υδραυλικής αντλίας
SSCH11-15000-35000	11kW, 7Nm	35000rpm	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000rpm	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000rpm	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000rpm	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000rpm	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000rpm	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000rpm	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000rpm	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000rpm	≤70MPa
Σημείωση	Υποστήριξη προσαρμογής μονάδων ισχύος, ταχύτητας και φόρτισης σύμφωνα με τις ανάγκες των πελατών (όπως προσθήκη θαλάμου περιβάλλοντος υψηλής θερμοκρασίας και μονάδας δοκιμής κατά της ρύπανσης)





•Παράδοση: Τα τυπικά μοντέλα αποστέλλονται εντός 55 ημερών (ο κύκλος παραγωγής για εξοπλισμό μεσαίας ισχύος είναι μικρότερος από 160kW). Τα προσαρμοσμένα μοντέλα αποστέλλονται εντός 55-110 ημερών (συμπεριλαμβανομένης της διεθνούς υλικοτεχνικής υποστήριξης και της βοήθειας εκτελωνισμού και μιας λίστας τελωνειακής δήλωσης ειδικά για εξοπλισμό μεσαίας ισχύος). Ένα "κιτ αρθρωτής εγκατάστασης" είναι επίσης διαθέσιμο (με προ-συνδεδεμένες βασικές γραμμές, μειώνοντας τον χρόνο εγκατάστασης στο χώρο σε 2 ημέρες).



•Εξυπηρέτηση μετά την πώληση: Τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζα ροπής) είναι εγγυημένα για ένα έτος και παρέχουμε ισόβια δίγλωσση τεχνική υποστήριξη τόσο στα κινέζικα όσο και στα αγγλικά (χρόνος απόκρισης ≤ 4 ώρες). Τα ανταλλακτικά αποστέλλονται εγχώρια εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών. Παρέχουμε επίσης δωρεάν 1,5 ημέρας εκπαίδευση χειριστών (συμπεριλαμβανομένου ενός ειδικού σεμιναρίου για δοκιμές κινητήρων μεσαίας ισχύος) και υποστηρίζουμε απομακρυσμένη αποσφαλμάτωση (σε υπολογιστή, συμπεριλαμβανομένης της καθοδήγησης σχετικά με τη διαμόρφωση αρθρωτής λύσης).
