Σύστημα πάγκου δοκιμών δυναμόμετρου ηλεκτρικού κινητήρα ντίζελ SSCD22-1000-4000 22kW

SSCD22-1000-4000 Σύστημα πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ 22kW

1. Περιγραφή συστήματος πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ SSCD22-1000-4000 22kW

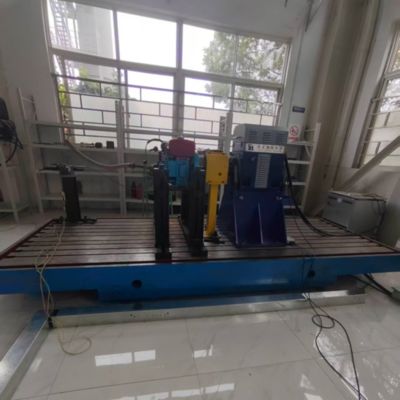

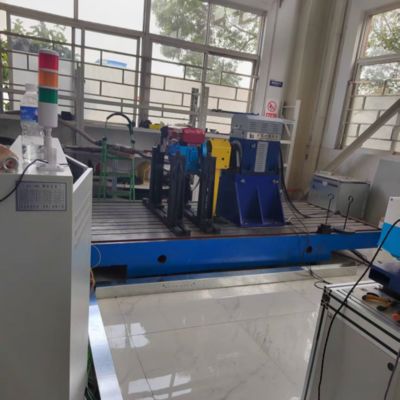

Αυτό το σύστημα, με επίκεντρο ένα μικρό δυναμόμετρο AC και συμβατό με μικρούς κινητήρες ντίζελ 22kW, χρησιμοποιεί τεχνολογία μετατροπέα μεταβλητής συχνότητας τεσσάρων τεταρτημορίων για αποδοτική ανάκτηση ενέργειας (απόδοση επαναεισαγωγής >85%). Εξοπλισμένο με το σύστημα μέτρησης και ελέγχου XLE-1000, υποστηρίζει ταυτόχρονη πολυκαναλική απόκτηση και ανάλυση βασικών παραμέτρων. Εκτελεί αυτόματα κύκλους δοκιμών που καθορίζονται σε πρότυπα όπως το GB/T 18297 και ενσωματώνει εξοπλισμό όπως ένα μικρό μετρητή καπνού και μετρητή ροής αέρα υψηλής ακρίβειας, καλύπτοντας τις πλήρεις ανάγκες δοκιμών απόδοσης μικρών κινητήρων ντίζελ που χρησιμοποιούνται σε μίνι εμπορικά οχήματα, μικρά γεωργικά μηχανήματα και εξοπλισμό γενικής χρήσης.





2. Συνθήκες εργοστασιακής εγκατάστασης εξοπλισμού
​

Παράμετροι	Τιμές	Παράμετροι	Τιμές
Υψόμετρο	Λιγότερο από 1000 μέτρα	Υγρασία εργοστασίου	≤85%​
Πάχος θεμελίωσης	>200mm​	Θερμοκρασία εργοστασίου	5°C～40°C​
Φέρουσα ικανότητα δαπέδου εργοστασίου	4t/㎡​	Ηλεκτρικό ρεύμα	380V±10% τριφασικό 50Hz​



3. Πρότυπα αναφοράς συστήματος πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ SSCD22-1000-4000 22kW

1) GB20891-2014 "Όρια και μέθοδοι μέτρησης των εκπομπών ρύπων από κινητήρες ντίζελ για μη οδικά κινητά μηχανήματα" (εφαρμόσιμο σε μοντέλα εκτός δρόμου μικρής ισχύος)



2) GB/T 18297-2001 "Μέθοδοι δοκιμής απόδοσης κινητήρα αυτοκινήτων"



3) GB/T 17692-2003 "Μέθοδοι δοκιμής για καθαρή ισχύ κινητήρων αυτοκινήτων και κινητήρων κίνησης"



4. Εξαρτήματα συστήματος πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ SSCD22-1000-4000 22kW

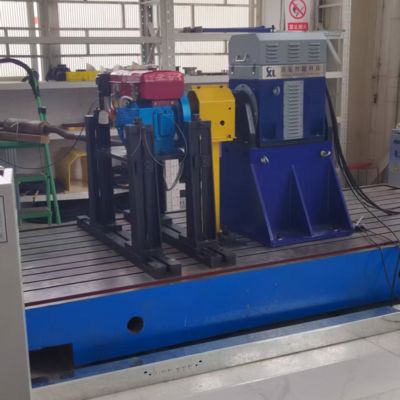

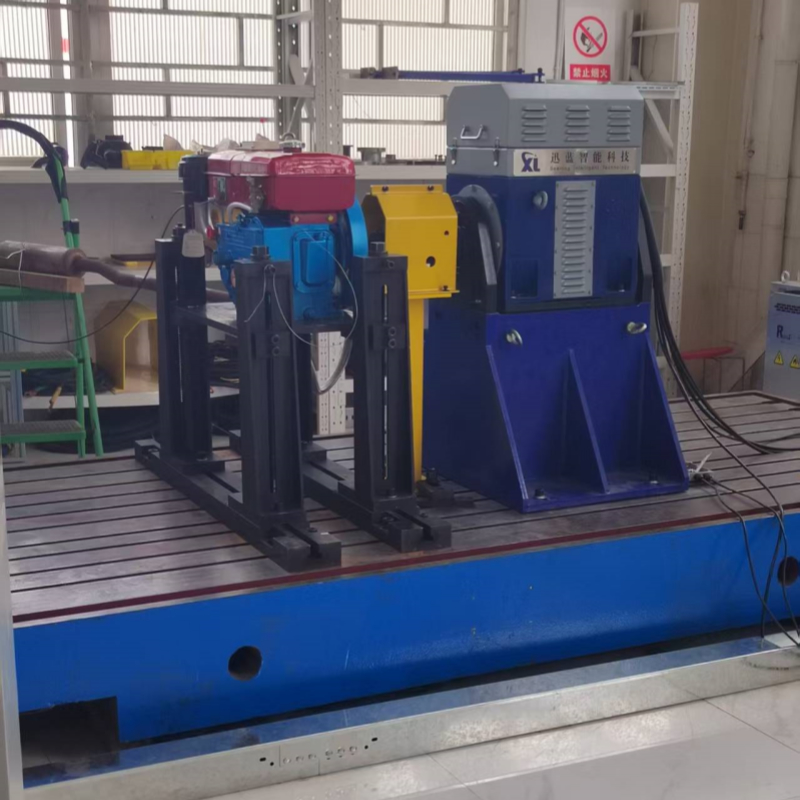

1) Ηλεκτρικό δυναμόμετρο: Μικρό ηλεκτρικό δυναμόμετρο AC Seelong με φλάντζα ροπής HBM T40B (0-500Nm, κατάλληλο για εύρος ροπής χαμηλής ισχύος), αερόψυξη (απλοποιημένη δομή απαγωγής θερμότητας), ελαστική σύζευξη για μείωση των κραδασμών και υποστηρίζει σταθερή λειτουργία από 0-4500rpm (αντιστοιχεί στα χαρακτηριστικά υψηλής ταχύτητας κινητήρων χαμηλής ισχύος).

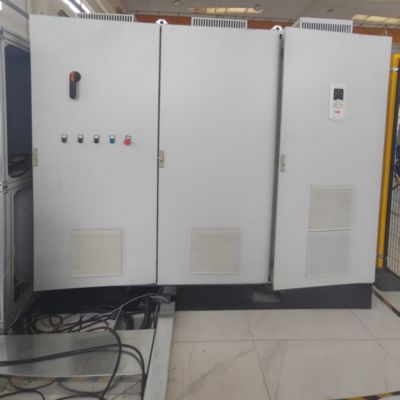

2) Σύστημα μετατροπέα μεταβλητής συχνότητας: Μικρός μετατροπέας συχνότητας ABB ACS880 με άμεσο έλεγχο ροπής (DTC), ακρίβεια ελέγχου 0,01Hz, προσαρμοσμένο για σενάρια ανάκτησης ενέργειας χαμηλής ισχύος και απόδοση ανάδρασης ενέργειας >85% (αποφυγή σπατάλης ενέργειας σε μονάδες υψηλής ισχύος).

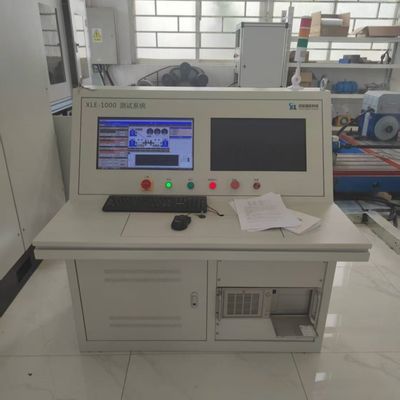

3) Σύστημα μέτρησης και ελέγχου XLE-1000: Παρέχει συνολικό έλεγχο του πάγκου δοκιμών, επιτρέποντας ρυθμίσεις συνθηκών λειτουργίας χαμηλής ισχύος μέσω επικοινωνίας διαύλου με το σύστημα μετατροπέα. Ενσωματώνει εξωτερικό βοηθητικό εξοπλισμό για κεντρικό έλεγχο και υποστηρίζει την αυτοματοποιημένη εκτέλεση ειδικών διαδικασιών δοκιμών κινητήρα χαμηλής ισχύος (όπως δοκιμές σταθερότητας ρελαντί και κατανάλωσης καυσίμου σε ελαφρύ φορτίο).



4) Σύστημα απόκτησης δεδομένων: Μονάδα απόκτησης υψηλής ταχύτητας 16 καναλιών (συχνότητα δειγματοληψίας 200Hz, καλύπτοντας τις ανάγκες απόκτησης παραμέτρων χαμηλής ισχύος) με ενσωματωμένη λειτουργία προσαρμογής σήματος, η οποία μεταδίδει βασικές παραμέτρους όπως ροπή, ταχύτητα, κατανάλωση καυσίμου σε πραγματικό χρόνο στο σύστημα μέτρησης και ελέγχου για ανάλυση και αποθήκευση.



5) Βοηθητικός εξοπλισμός: Μικρός θερμοστάτης ψυκτικού (15L/min, κατάλληλος για απαιτήσεις ψύξης χαμηλής ισχύος), μικρός αδιαφανής μετρητής καπνού AVL, διπλού καναλιού ηλεκτρονική πεταλούδα, μικρή βαλβίδα οπίσθιας πίεσης εξάτμισης και αισθητήρας πίεσης καυσίμου χαμηλής πίεσης (κατάλληλο για συστήματα καυσίμου κινητήρα χαμηλής ισχύος).



5. Τεχνικές παράμετροι ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ 22kW​



Παράμετροι	Τεχνικοί δείκτες
Κατασκευαστές κινητήρων	Seelong​
Ονομαστική ισχύς	22kW​
Ονομαστική ροπή	210Nm​
Ονομαστική ταχύτητα	1000rpm​
Μέγιστη ταχύτητα	4000rpm​
Εύρος ταχύτητας σταθερής ροπής	0-1000rpm​
Εύρος ταχύτητας σταθερής ισχύος	1000-4000 rpm
Μοντέλα αισθητήρων ροπής	T40B
Εύρος αισθητήρα ροπής (Nm)	0-500 Nm​
Βαθμός ακρίβειας	0,05%FS​



6. Βασικά πλεονεκτήματα συστήματος πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ SSCD22-1000-4000 22kW

1) Ακριβής προσαρμογή για κινητήρες χαμηλής ισχύος: Ο αλγόριθμος φόρτωσης είναι βελτιστοποιημένος για μοντέλα κατηγορίας 22kW, τα οποία μπορούν να εκτελέσουν σταθερά συνθήκες λειτουργίας ειδικές για χαμηλή ισχύ, όπως ελαφρύ φορτίο και ρελαντί, καλύπτοντας τις απαιτήσεις μιας δοκιμής αντοχής 500 ωρών (αντιστοιχεί στην ένταση χρήσης κινητήρων χαμηλής ισχύος).

2) Ελαφρύ και ενεργειακά αποδοτικό σχέδιο: Το συνολικό βάρος του εξοπλισμού είναι 15% ελαφρύτερο από αυτό ενός παραδοσιακού πάγκου δοκιμών με την ίδια ισχύ. Σε συνδυασμό με ένα σύστημα ανάκτησης ενέργειας χαμηλής ισχύος, η κατανάλωση ενέργειας δοκιμής μειώνεται κατά περισσότερο από 30% σε σύγκριση με μια μηχανή αντίστασης φορτίου, καθιστώντας την κατάλληλη για σενάρια δοκιμών μικρής παρτίδας σε εργαστήρια.

3) Χαμηλό κόστος και εύκολη λειτουργία και συντήρηση: Τα αρθρωτά εξαρτήματα είναι μικρά σε μέγεθος και δεν απαιτούν μεγάλης κλίμακας υποδομές για εγκατάσταση. Τα φθαρμένα μέρη είναι καθολικών προδιαγραφών και έχουν χαμηλό κόστος αντικατάστασης, με ετήσιο χρόνο συντήρησης ≤15 ώρες (μείωση του κατώτατου ορίου για χρήση από μικρές επιχειρήσεις).

4) Ευέλικτη συμβατότητα σε πολλαπλά σενάρια: Υποστηρίζει δοκιμές κινητήρα για μικρά εμπορικά οχήματα, μικρά γεωργικά μηχανήματα και σετ γεννητριών 10-30kVA. Μπορεί να αλλάξει γρήγορα λειτουργικούς τρόπους για να καλύψει τις ποικίλες ανάγκες δοκιμών μοντέλων χαμηλής ισχύος.

7. Εφαρμογές συστήματος πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ SSCD22-1000-4000 22kW

1) Έρευνα και ανάπτυξη μικρών εμπορικών οχημάτων/ελαφρών φορτηγών: Οι κινητήρες ντίζελ 22kW για μίνι φορτηγά κάτω των 3 τόνων και ελαφρά λεωφορεία 6-9 θέσεων δοκιμάζονται για σταθερότητα ρελαντί, κατανάλωση καυσίμου σε χαμηλό φορτίο και απόδοση εκπομπών.

2) Επαλήθευση μικρών γεωργικών μηχανημάτων: Οι κινητήρες ντίζελ κατάλληλοι για πεζούς ελκυστήρες και μικρούς θεριζοαλωνιστές χρησιμοποιούνται για την προσομοίωση συνθηκών λειτουργίας ελαφρού φορτίου στο πεδίο για την επαλήθευση της αντιστοίχισης ισχύος και της αξιοπιστίας.

3) Δοκιμές μικρής γενικής ισχύος: Παρέχει βαθμονόμηση ισχύος, αξιολόγηση κατανάλωσης καυσίμου και δοκιμές απόδοσης εκκίνησης για σετ γεννητριών 10-30kVA και κινητήρες ντίζελ κατηγορίας 22kW για μικρές βιομηχανικές αντλίες νερού.

4) Έλεγχος ποιότητας συντήρησης μετά την πώληση: Χρησιμοποιείται από συνεργεία αυτοκινήτων και σταθμούς γεωργικών μηχανημάτων για την επαλήθευση της ανάκτησης απόδοσης μικρών κινητήρων ντίζελ μετά την επισκευή και την γρήγορη έκδοση απλών αναφορών δοκιμών.

8. Λίστα μοντέλων συστήματος πάγκου δοκιμών ηλεκτρικού δυναμόμετρου κινητήρα ντίζελ



Μοντέλο	Ισχύς (KW)	Ροπή (Nm)	Ονομαστική ταχύτητα (rpm)	Μέγιστη ταχύτητα (rpm)	Ακρίβεια μέτρησης ροπής
SSCD15-1000/4000	15	143	1000	4000	0,2%FS
SSCD22-1000/4000	22	210	1000	4000	0,2%FS
SSCD30-1000/4000	30	286	1000	4000	0,2%FS
SSCD45-1000/4000	45	430	1000	4000	0,2%FS
SSCD60-1000/4000	60	573	1000	4000	0,2%FS
SSCD90-1000/3500	90	859	1000	3500	0,2%FS
SSCD110-1000/3500	110	1050	1000	3500	0,2%FS
SSCD160-1000/3500	160	1528	1000	3500	0,2%FS
SSCD200-1000/3300	200	1910	1000	3300	0,2%FS
SSCD250-1000/3300	250	2387	1000	3300	0,2%FS
SSCD300-1000/3300	300	2865	1000	3300	0,2%FS
SSCD30-1500/5000	30	191	1500	5000	0,2%FS
SSCD45-1500/5000	45	286	1500	5000	0,2%FS
SSCD60-1500/5000	60	382	1500	5000	0,2%FS
SSCD90-1500/5000	90	573	1500	5000	0,2%FS
SSCD132-1500/4500	132	840	1500	4500	0,2%FS
SSCD160-1500/4500	160	1019	1500	4500	0,2%FS
SSCD200-1500/4000	200	1273	1500	4000	0,2%FS
SSCD250-1500/4000	250	1592	1500	4000	0,2%FS
SSCD300-1500/3800	300	1910	1500	3800	0,2%FS
SSCD315-1500/3800	315	2005	1500	3800	0,2%FS
SSCD355-1500/3800	355	2260	1500	3800	0,2%FS
SSCD400-1500/3800	400	2546	1500	3800	0,2%FS
SSCD500-1500/3800	500	3183	1500	3800	0,2%FS
Μπορεί να προσαρμοστεί





•Παράδοση: Τα τυπικά μοντέλα αποστέλλονται εντός 55 ημερών (ο κύκλος παραγωγής για εξοπλισμό μέσης ισχύος είναι μικρότερος από 160kW). Τα προσαρμοσμένα μοντέλα αποστέλλονται εντός 55-110 ημερών (συμπεριλαμβανομένης της βοήθειας διεθνούς εφοδιαστικής και εκτελωνισμού και μιας λίστας δήλωσης τελωνείου ειδικά για εξοπλισμό μέσης ισχύος). Ένα «αρθρωτό κιτ εγκατάστασης» είναι επίσης διαθέσιμο (με προ-συνδεδεμένες βασικές γραμμές, μειώνοντας τον χρόνο εγκατάστασης στο χώρο σε 2 ημέρες).



•Εξυπηρέτηση μετά την πώληση: Τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζα ροπής) είναι εγγυημένα για ένα έτος και παρέχουμε ισόβια τεχνική υποστήριξη δίγλωσση τόσο στα κινέζικα όσο και στα αγγλικά (χρόνος απόκρισης ≤ 4 ώρες). Τα ανταλλακτικά αποστέλλονται εγχώρια εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών. Παρέχουμε επίσης δωρεάν εκπαίδευση χειριστή 1,5 ημέρας (συμπεριλαμβανομένου ενός ειδικού σεμιναρίου για δοκιμές κινητήρων μέσης ισχύος) και υποστηρίζουμε απομακρυσμένη αποσφαλμάτωση (σε υπολογιστή, συμπεριλαμβανομένης της καθοδήγησης σχετικά με τη διαμόρφωση αρθρωτής λύσης).
