1. SSCD355-1500-3800 355kW Δυναμομετρητής δοκιμής κινητήρα ντίζελ



Αυτή η εξαιρετικά αποδοτική λύση δοκιμών έχει σχεδιαστεί ειδικά για μεσαίους και μεγάλους κινητήρες ντίζελ.



Η λύση είναι εξοπλισμένη με δυναμόμετρο εναλλασσόμενου ρεύματος 355 kW, το οποίο συνδυάζεται με εισαγόμενο ελεγκτή μετατροπέα μεταβλητής συχνότητας τεσσάρων τεταρτημάτων υψηλής ισχύος.Αυτός ο συνδυασμός υλικού θέτει τα θεμέλια για σταθερές και αποτελεσματικές εργασίες δοκιμών.



Ο ελεγκτής μετατροπέα μεταβλητής συχνότητας τεσσάρων τεταρτημάτων επιτρέπει δύο λειτουργικές λειτουργίες: προωθητική φόρτιση και αντίστροφη αντίσταση.η παραγόμενη ισχύς μεταδίδεται πίσω στο δίκτυο με απόδοση άνω του 85%, επιτυγχάνοντας αξιοσημείωτα αποτελέσματα εξοικονόμησης ενέργειας.



Ο πυρήνας της λύσης είναι το σύστημα μέτρησης και ελέγχου XLE-1000, το οποίο υποστηρίζει την αυτοματοποιημένη εκτέλεση τόσο των εθνικών τυποποιημένων κύκλων δοκιμών όσο και των εξατομικευμένων διαδικασιών δοκιμών.ανταποκρίνονται σε διαφορετικές απαιτήσεις δοκιμών.



Το σύστημα ενσωματώνει έναν μετρητή μεταβατικής κατανάλωσης καυσίμου υψηλής ισχύος και μια ειδική μονάδα συλλογής δεδομένων.ανάλυση, και τυποποιημένη παραγωγή εκθέσεων, που καλύπτει ολόκληρη τη διαδικασία δοκιμών.





2Εργαστήριο εγκατάστασης εξοπλισμού Τεχνικές απαιτήσεις

- Δεν ξέρω.

Παράμετροι	Τεχνικοί δείκτες	Σημείωση
Υψόμετρο περιβάλλοντος εγκατάστασης	< 1000m	Αποτρέψτε την επίπτωση της απώλειας θερμότητας του κινητήρα
Δάχος θεμέλιου εξοπλισμού	> 200 mm	Διασφάλιση ομοιόμορφης φορτίας
Δυνατότητα υποδομής εργοστασίου	≥4t/m2	Προσαρμόζεται στην κατανομή βάρους ολόκληρης της μηχανής
Η θερμοκρασία του εργοστασίου	≤ 85% (μη συμπυκνωτικό)	Προστασία της ηλεκτρικής μόνωσης
Θέρμανση περιβάλλοντος εργοστασίου	5°C-40°C	Διατήρηση της ακρίβειας των αισθητήρων
Απαιτήσεις τροφοδοσίας	380V±10% τριστάσης 50Hz	Απαιτείται ανεξάρτητη γείωση



3. SSCD355-1500-3800 355 kWΠρότυπα αναφοράς για το σύστημα εξέτασης δυναμομετρητών για κινητήρες ντίζελ



1)GB17691-2018 "Ποριακά όρια εκπομπών και μέθοδοι μέτρησης ρύπων από βαριά οχήματα ντίζελ":Το παρόν εθνικό υποχρεωτικό πρότυπο καθορίζει τα όρια και τις διαδικασίες δοκιμής για τα σωματίδια και τα οξείδια του αζώτου για τους κινητήρες ντίζελ (βαριά επαγγελματικά οχήματα και μηχανήματα εκτός δρόμου),που χρησιμεύει ως βασική βάση για τη συμμόρφωση με τις εκπομπές.



2)GB/T 18297-2001"Μέθοδοι δοκιμής απόδοσης κινητήρα αυτοκινήτου":Εθνικό προτεινόμενο πρότυπο, που εφαρμόζεται σε όλους τους τύπους κινητήρων αυτοκινήτων, τυποποιεί τις μεθόδους δοκιμής για την απόδοση ισχύος, οικονομίας και θερμικής ισορροπίας,και ενοποιεί τις τεχνικές προδιαγραφές Ε&Α και δοκιμών;



3) ΕπενδύσειςGB/T 17692-2003"Μέθοδος δοκιμής καθαρής ισχύος κινητήρων αυτοκινήτων και κινητήρων κίνησης":Εθνικό προτεινόμενο πρότυπο που διευκρινίζει τις αρχές και τις μεθόδους μέτρησης της καθαρής ισχύος των κινητήρων αυτοκινήτων/κινητήρων κίνησης για να εξασφαλιστεί η συγκρισιμότητα των δεδομένων ισχύος.



4. SSCD355-1500-3800 355kW Δυναμομετρητής δοκιμής κινητήρα ντίζελ

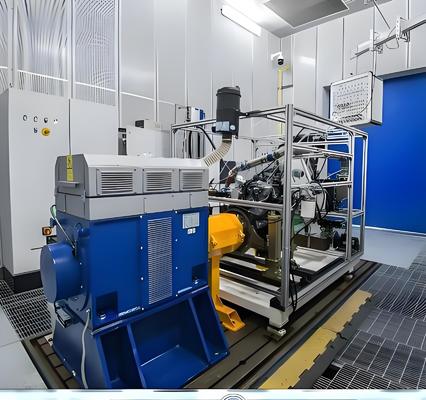

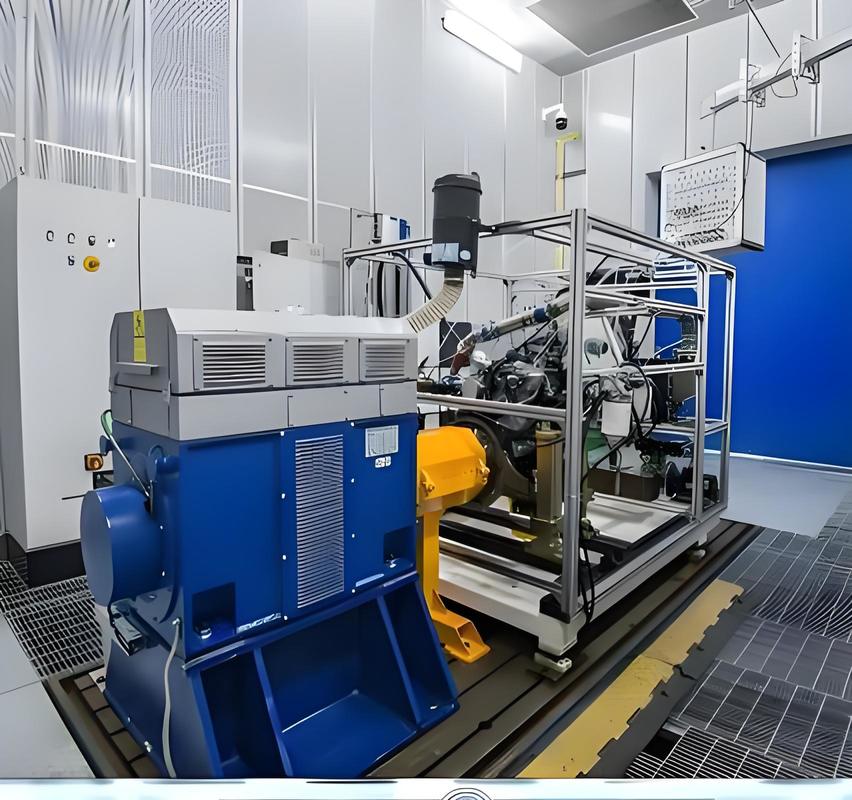

1)Ηλεκτρικό δυναμόμετρο:Το ηλεκτρικό δυναμόμετρο Seelong AC, εξοπλισμένο με γερμανική φλάντσα ροπής HBM T40B, εξαναγκαστική ψύξη αέρα, υποστηρίζει σταθερή λειτουργία από 0-3800rpm.

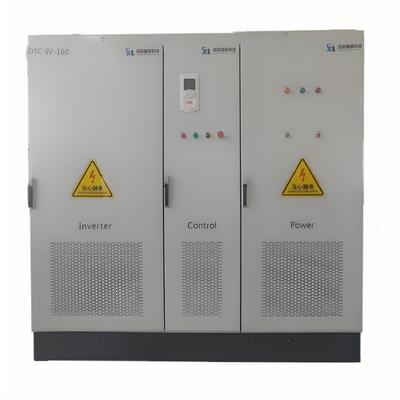

2) Σύστημα μετατροπέα μεταβλητής συχνότητας:Ένα ώριμο και αξιόπιστο σύστημα μετατροπέα μεταβλητής συχνότητας τεσσάρων τεταρτημάτων ελέγχει το ηλεκτρικό δυναμομέτρο, επιτρέποντας την προωθητική φόρτιση και την αντίστροφη τροφοδότηση του κινητήρα.Η ηλεκτρική ενέργεια που παράγεται από το δυναμόμετρο τροφοδοτείται απευθείας στο δίκτυο μέσω του συστήματος μετατροπέα μεταβλητής συχνότητας.

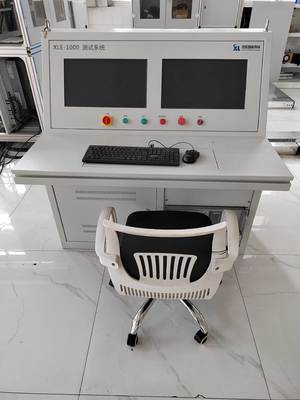

3) ΕπενδύσειςXLE-1000σύστημα μέτρησης και ελέγχου:χρησιμοποιείται για τον συνολικό έλεγχο του πάγκου δοκιμών·το σύστημα επικοινωνεί με το σύστημα μετατροπέα μεταβλητής συχνότητας μέσω μιας λεωφορείας για να ολοκληρώσει τη ρύθμιση και τον έλεγχο των διαφόρων συνθηκών εργασίας του πάγκου δοκιμήςΧρησιμοποιεί το λεωφορείο για την παραλαβή διαφόρων παραμέτρων που συλλέγονται, ενώ ενσωματώνει εξωτερικό βοηθητικό εξοπλισμό για την επίτευξη κεντρικής επικοινωνίας και ελέγχου.η όλη διαδικασία δοκιμής μπορεί να ολοκληρωθεί υπό αυτόματο έλεγχο.

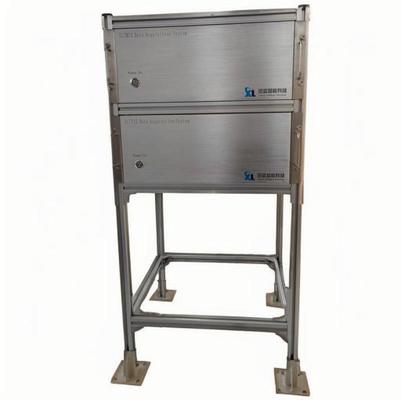

4)Σύστημα συλλογής δεδομένων:Περιλαμβάνει αισθητήρες θερμοκρασίας, πίεσης και άλλων αισθητήρων και υποστηρικτικές μονάδες λήψης.και στη συνέχεια διαβιβάζουν τα συλλεγόμενα δεδομένα στο σύστημα μέτρησης και ελέγχου μέσω της διεπαφής δεδομένων, ώστε να πραγματοποιείται η προβολή, η καταγραφή και η επεξεργασία δεδομένων σε πραγματικό χρόνο.

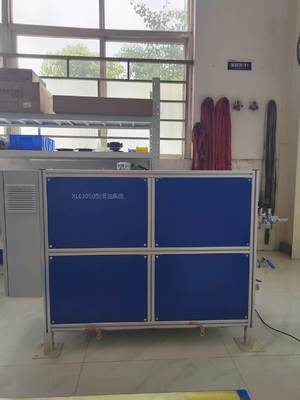

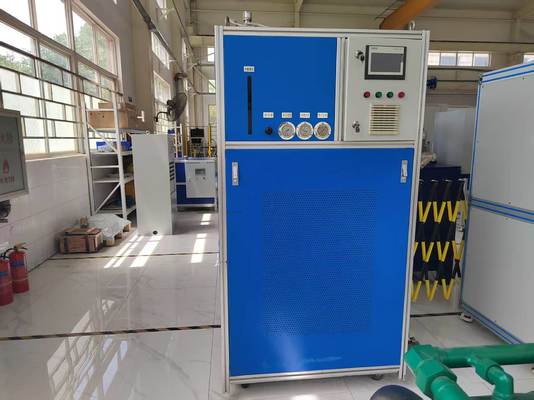

5) Βοηθητικό εξοπλισμό:συσκευή σταθερής θερμοκρασίας ψυκτικού (±1°C), φορητό μετρητή παροδικής κατανάλωσης καυσίμου (10Hz), μικρό μετρητή διαρροής του έμβολο και μετρητή ροής αέρα.



5. 355kW Δυναμόμετρος δοκιμής κινητήρα ντίζελ Τεχνικές παραμέτρους

- Δεν ξέρω.

Παράμετροι	Τεχνικοί δείκτες
Κατασκευαστές κινητήρων	Σίλονγκ.
Κατηγορία ισχύος	355 κιλοβάτ.
Ονομαστική ροπή	2260 Νμ.
Κατηγορία ταχύτητας	1500 στροφές το λεπτό.
Μέγιστη ταχύτητα	3800 στροφές το λεπτό.
Περιοχή ταχύτητας σταθερής ροπής	0-1500 στροφές το λεπτό.
Περιοχή σταθερής ισχύος	1500-3800 στροφές ανά λεπτό.
Πρότυπα αισθητήρων ροπής	Τ30Β
Περιοχή αισθητήρα ροπής (Nm)	0-2500Nm
Αξία ακρίβειας	0.05% FS

- Δεν ξέρω.

6. SSCD355-1500-3800 355 kWΚεντρικά πλεονεκτήματα του συστήματος εξέτασης δυναμομέτρου για κινητήρες ντίζελ



1)Σχεδιασμός συμπαγής διάταξης: Παρόλο που πρόκειται για σύστημα μεγάλης ισχύος 355 kW, υιοθετεί μια ενοποιημένη δομή, κατάλληλη για μεσαία και μεγάλα εργαστήρια και εργαστήρια παραγωγής.Σε σύγκριση με παραδοσιακό εξοπλισμό της ίδιας ισχύος, μειώνει το κόστος της κεφαλαιακής κατασκευής κατά 20% και εξοικονομεί χώρο εργοστασίου.



2)Λειτουργία υψηλής ισχύος και χαμηλής κατανάλωσης: Εφοδιασμένο με σύστημα μετατροπής συχνότητας υψηλής ισχύος της ABB (αποτελεσματικότητα 96%) και μεταφορά ισχύος υψηλής απόδοσης κατηγορίας 355 kW,μειώνει την κατανάλωση ενέργειας κατά περισσότερο από 25% σε σύγκριση με τις παραδοσιακές μηχανές αντίστασης, μειώνοντας σημαντικά την κατανάλωση ενέργειας σε σενάρια δοκιμών μεγάλης ισχύος και μακροπρόθεσμης διάρκειας·



3) ΕπενδύσειςΥψηλή ανταπόκριση και ακριβής δοκιμή: στοχεύοντας στα χαρακτηριστικά ενός πετρελαιοκινητήρα 355 kW, το σύστημα προσφέρει ακρίβεια ελέγχου ροπής ± 0,2% FS (πλήρης κλίμακας) και μεταβατική απόκριση 50-100 ms,καθιστώντας το κατάλληλο για δοκιμές υψηλής ισχύος, όπως ταχεία επιτάχυνση και αναρρίχηση λόφου.



4)Συμφωνία υψηλής ισχύος σε πολλαπλά σενάρια: Υποστηρίζει τη μετατόπιση τρόπων οδικής (βαρέα φορτηγά, μεγάλα επαγγελματικά οχήματα) / μη οδικής (δομητικά μηχανήματα, μεγάλα γεννήτριες),να προσαρμόζεται με ακρίβεια στις απαιτήσεις δοκιμών πλήρους σεναρίου για τους κινητήρες ντίζελ κλάσης 355 kW.



7. SSCD355-1500-3800 355 kWΕφαρμογές του συστήματος εξέτασης δυναμομετρητών για κινητήρες ντίζελ



1)Ε&Α μεσαίων και μεγάλων επαγγελματικών οχημάτων: κινητήρες ντίζελ 355kW κατάλληλοι για βαρέα φορτηγά και μεγάλα λεωφορεία, που ελέγχουν την ισχύ πλήρους φορτίου και τις εκπομπές σε μεγάλες ταχύτητες,και υποστήριξη της βελτιστοποίησης της βαθμονόμησης σύμφωνα με διεθνείς κανονισμούς όπως Euro VI και EPA Tier 4.



2)Επιβεβαίωση μηχανών κατασκευής μεγάλης κλίμακας: Για τους κινητήρες ντίζελ 355kW σε εκσκαφείς και φορτωτές, προσομοιώνονται συνθήκες βαρέος φορτίου για να επαληθεύεται η σταθερότητα υψηλού φορτίου και να πληρούνται οι κανονισμοί μη οδικών οδικών οχημάτων της φάσης V της ΕΕ και του EPA.



3) ΕπενδύσειςΔοκιμή γενικής ισχύος υψηλής ισχύος: Κατάλληλο για κινητήρες ντίζελ κλάσης 355 kW σε συστάσεις γεννήσεων άνω των 1000 kVA, που αξιολογούν τις επιδόσεις συνεχούς λειτουργίας σύμφωνα με τα διεθνή πρότυπα δοκιμών όπως το ISO 8178.



4)Δοκιμές μη οδικών μεγάλων εξοπλισμού: Οι κινητήρες ντίζελ 355kW κατάλληλοι για ελκυστήρες υψηλής ισχύος προσομοιώνουν τις συνθήκες πεδίου, επαληθεύουν την αντιστοίχιση ισχύος και συμμορφώνονται με τους κανονισμούς EPA Tier 4 Final και EU Stage V.



8.Κατάλογος μοντέλων συστημάτων δοκιμών ηλεκτρικών δυναμομετρητών για κινητήρες ντίζελ



Σχήμα	Δύναμη (KW)	Στροφή ροπής (Nm)	Καθορισμένη ταχύτητα (rpm)	Μέγιστη ταχύτητα (rpm)	Ακριβότητα μέτρησης ροπής
SSCD15-1000/4000	15	143	1000	4000	00,2% FS
SSCD30-1000/4000	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
Ειδικότερα, το SSCD90-1000/3500	90	859	1000	3500	00,2% FS
Ειδικότερα, το SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
Ειδικότερα, το SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
Ειδικότερα, το SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
Ειδικότερα:	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
Ειδικότερα, το SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
Ειδικότερα, το SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
Ειδικότερα:	300	1910	1500	3800	00,2% FS
Εφαρμογή του κανονισμού (ΕΚ) αριθ.	315	2005	1500	3800	00,2% FS
Ειδικότερα:	355	2260	1500	3800	00,2% FS
Ειδικότερα:	400	2546	1500	3800	00,2% FS
Ειδικότερα, τα κράτη μέλη πρέπει να εφαρμόζουν τα ακόλουθα μέτρα:	500	3183	1500	3800	00,2% FS
Μπορεί να προσαρμοστεί





•Παράδοση: Τα τυποποιημένα μοντέλα αποστέλλονται εντός 55 ημερών (ο κύκλος παραγωγής για εξοπλισμό μεσαίας ισχύος είναι μικρότερος από 160 kW).Προσαρμοσμένα μοντέλα πλοία εντός 55-110 ημερών (συμπεριλαμβανομένης της διεθνούς εφοδιαστικής και τελωνειακής βοήθειας)Επίσης, υπάρχει διαθέσιμο ένα "modular installation kit" (με προ-συνδεδεμένες κεντρικές γραμμές, μειώνοντας τον χρόνο εγκατάστασης στο χώρο σε 2 ημέρες).



•Υπηρεσία μετά την πώληση: Τα βασικά εξαρτήματα (δυναμόμετρο, φλάντζη ροπής) παρέχονται με εγγύηση για ένα έτος και παρέχουμε ισόβια δίγλωσση τεχνική υποστήριξη τόσο στα κινεζικά όσο και στα αγγλικά (χρόνος απάντησης ≤ 4 ώρες).Τα ανταλλακτικά αποστέλλονται στο εσωτερικό εντός 24 ωρών και παραδίδονται διεθνώς εντός 7 ημερών.Παρέχουμε επίσης δωρεάν εκπαίδευση 1,5 ημερών για χειριστή (συμπεριλαμβανομένου ενός ειδικού εγχειριδίου για δοκιμές κινητήρων μεσαίας ισχύος) και υποστήριξη απομακρυσμένου εντοπισμού (σε έναν υπολογιστή,συμπεριλαμβανομένων των οδηγιών για τη διαμόρφωση μονωτικών λύσεων).
