132kW 0,05%FS Μέτρηση ακρίβεια βενζινοκινητήρας ηλεκτρικό μονοτρόμετρο σύστημα δοκιμής πάγκου
Προδιαγραφές προϊόντων
| Ιδιότης |
Αξία |
| Ονομαστική ισχύος |
132kW |
| Ρυθμισμένη ροπή |
420nm |
| Μέγιστη ταχύτητα |
9000rpm |
| Ωριαία ταχύτητα |
3000rpm |
| Ακρίβεια μέτρησης ροπής |
0,05%FS |
| Χωρητικότητα υπερφόρτωσης |
120% |
| Θερμοκρασία υπηρεσίας |
-40 έως 60 ℃ |
| Χρησιμοποιήστε υψόμετρο |
<2000 μ. |
| Ονομαστική συχνότητα |
50Hz |
| Ακρίβεια μέτρησης ταχύτητας |
± 1rpm |
Επισκόπηση του συστήματος
Το σύστημα δοκιμής ηλεκτρικής ενέργειας SSCG132-3000-9000 132KW είναι ο εξοπλισμός δοκιμής ισχύος υψηλής απόδοσης, ο οποίος χρησιμοποιεί την προηγμένη τεχνολογία ανάδρασης ενέργειας για την προσομοίωση σύνθετων και μεταβλητών συνθηκών λειτουργίας πραγματικού κόσμου, επιτρέποντας την ακριβή δοκιμή και την αξιολόγηση της απόδοσης του κινητήρα βενζίνης.
Απαιτήσεις εγκατάστασης εργοστασίου
| Παράμετρος |
Αξία |
Παράμετρος |
Αξία |
| Υψόμετρο |
Λιγότερο από 1000 μέτρα |
Εργοστασιακή υγρασία |
≤ 80% |
| Πάχος θεμελίωσης |
＞ 180mm |
Θερμοκρασία εργοστασίου |
5 ° C ～ 40 ° C |
| Χωρητικότητα εργοστασιακού δαπέδου |
3T/㎡ |
Τροφοδοσία |
380V ± 10 % τριφασική 50Hz |
Πρότυπα αναφοράς
- GB/T 18297-2024"Κωδικός δοκιμής απόδοσης για κινητήρες οδικών οχημάτων" - Λεπτομέρειες διαδικασίες δοκιμών και μεθόδους επεξεργασίας δεδομένων για ισχύ κινητήρα, ροπή, κατανάλωση καυσίμου και άλλες παραμέτρους απόδοσης.
- GB/T 19055-2024"Μέθοδοι δοκιμής αξιοπιστίας για κινητήρες μηχανοκίνητων οχημάτων" - Ορίζει τις ρυθμίσεις κατάστασης δοκιμής, τις προδιαγραφές διαδικασίας λειτουργίας και τα κριτήρια αξιολόγησης απόδοσης για τη δοκιμή αξιοπιστίας του κινητήρα.
Συστατικά συστήματος

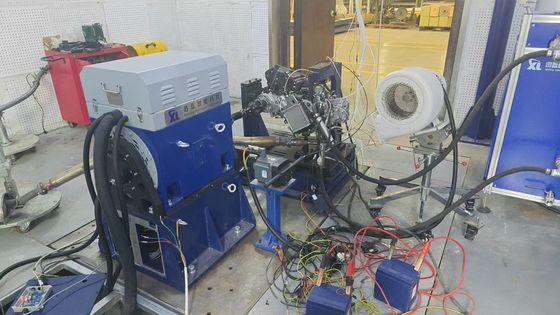

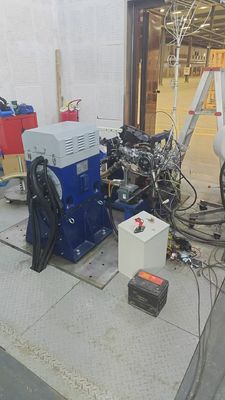

- Ηλεκτρικό δυναμόμετρο:Αποτελείται από κινητήρα εναλλασσόμενου ρεύματος, στήριγμα τοποθέτησης και γερμανική φλάντζα ροπής HBM T40B για ακριβή μέτρηση ροπής και λειτουργίες φόρτωσης/μεταφοράς.

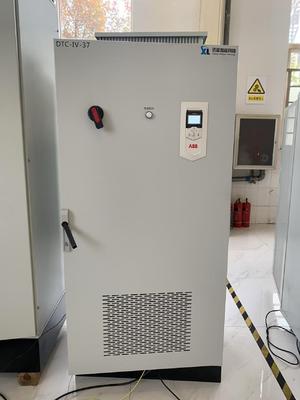

- ABB ACS880 Σύστημα μετατροπέα μετατροπής μεταβλητής συχνότητας:Ελέγχει το ηλεκτρικό δυναμόμετρο και οι τροφοδοσίες που παράγουν ηλεκτρική ενέργεια πίσω στο δίκτυο ηλεκτρικής ενέργειας.

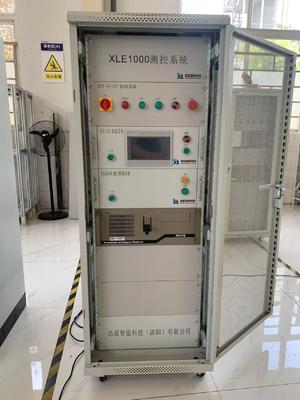

- Σύστημα μέτρησης και ελέγχου XLE-1000:Παρέχει συνολικό έλεγχο δοκιμών, ρύθμιση κατάστασης και αυτοματοποιημένες διαδικασίες δοκιμής.
- Σύστημα απόκτησης δεδομένων:Συλλέγει και επεξεργάζεται τις παραμέτρους του κινητήρα μέσω αισθητήρων θερμοκρασίας και πίεσης.
- Ενεργοποιητής γκαζιού τύπου κινητήρα:Ρυθμίζει τα ανοίγματα της πεταλούδας για δυναμικές δοκιμές κινητήρα.
- Μετρητής μεταβατικής κατανάλωσης καυσίμου και συσκευή ενίσχυσης καυσίμου/ρύθμισης πίεσης:Μετρά την κατανάλωση καυσίμου και εξασφαλίζει σταθερή πίεση καυσίμου.
- Συσκευή ελέγχου θερμοκρασίας ψυκτικού:Ελέγχει με ακρίβεια τη θερμοκρασία του ψυκτικού κινητήρα.
Τεχνικές παραμέτρους
| Κατηγορία παραμέτρων |
Τεχνικοί δείκτες |
| Ονομαστική ισχύος |
132kW |
| Ρυθμισμένη ροπή |
420nm |
| Εύρος μέτρησης σταθερής ροπής |
0-3000rpm |
| Εύρος μέτρησης σταθερής ταχύτητας |
3000-9000rpm |
| Εύρος μέτρησης ροπής |
0-420nm |
| Ακρίβεια μέτρησης ροπής |
± 0,15%FS |
| Δυναμικός χρόνος απόκρισης |
≤ 80ms |
| Αποτελεσματικότητα ανάδρασης ενέργειας |
≥ 97% |
| Τάση λειτουργίας |
AC 380V ± 10% |
| Συχνότητα |
50Hz |
Βασικά πλεονεκτήματα
- Υψηλή συμβατότητα:Συνδέεται απρόσκοπτα με τους ελεγκτές κινητήρα και τις συσκευές που ανήκουν στους χρήστες χωρίς πρόσθετες τροποποιήσεις.
- Πλήρως αυτόματες δοκιμές:Τα προκαθορισμένα προγράμματα προσαρμόζουν αυτόματα τις παραμέτρους του πεταλούδας και της φόρτωσης για να ολοκληρώσουν την προσομοίωση κατάστασης.
Λίστα μοντέλων
| Μοντέλο |
Ισχύς (kW) |
Ροπή (nm) |
Ονομαστική ταχύτητα (RPM) |
Μέγιστη ταχύτητα (rpm) |
Ακρίβεια μέτρησης ροπής |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0,2%FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0,2%FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0,2%FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0,2%FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0,2%FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0,2%FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0,2%FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0,2%FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0,2%FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0,2%FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0,2%FS |
| Μπορεί να προσαρμοστεί |
Περιοχές εφαρμογής
- Έρευνα και ανάπτυξη κινητήρων αυτοκινήτων υψηλής απόδοσης:Προσομοιώνει συνθήκες υψηλής ταχύτητας και υψηλής φόρτωσης για τη δοκιμή ισχύος, την κατανάλωση καυσίμου και τις εκπομπές.
- Εξοπλισμός υποστήριξης εδάφους αεροσκαφών: Δοκιμή ισχύος:Εξασφαλίζει αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα.
- Ανάπτυξη ειδικών συστημάτων ισχύος οχημάτων:Αξιολογεί την απόδοση του κινητήρα υπό πολύπλοκο έδαφος και τις καιρικές συνθήκες.
- Δοκιμή απόδοσης εξοπλισμού παραγωγής μικρού ενέργειας:Δοκιμάζει την ισχύ του κινητήρα, τη συχνότητα και την ακρίβεια ρύθμισης της τάσης.
Εμπορική έκθεση
Από τις 24 έως τις 26 Οκτωβρίου έως τις 26, 2024, η Seelong Intelligent Technology συμμετείχε στη ρωσική διεθνή έκθεση δοκιμών και ελέγχου στο Διεθνές Κέντρο και Εκθεσιακό Κέντρο της Μόσχας Klokus, παρουσιάζοντας πάγκους δοκιμών κινητήρα και δοκιμαστικά πάγκους μετάδοσης στη ρωσική αγορά.
Εταιρικό προφίλ
Η Seelong Intelligent Technology (Luoyang) Co., Ltd. είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στη μέτρηση, τον έλεγχο, τον σχεδιασμό, την κατασκευή και τις υπηρεσίες πωλήσεων για τα συστήματα μηχανικής ενέργειας στην αεροδιαστημική, την αυτοκινητοβιομηχανία και τα νέα ενεργειακά πεδία.
Η εταιρεία ειδικεύεται στον εξοπλισμό δοκιμών για νέους κινητήρες ενέργειας, υβριδικά συστήματα ισχύος, κινητήρες και μεταδόσεις, με προϊόντα που περιλαμβάνουν ηλεκτρικά δυναμομετρικά, συστήματα μέτρησης και ελέγχου και τροφοδοτικά DC.
