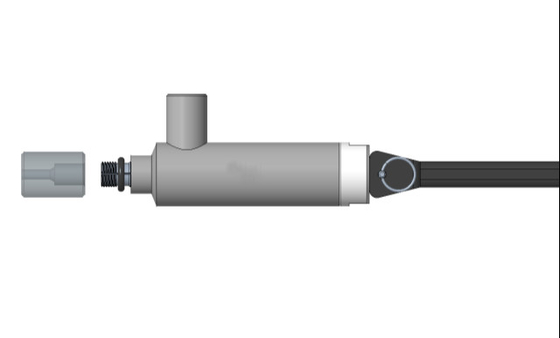

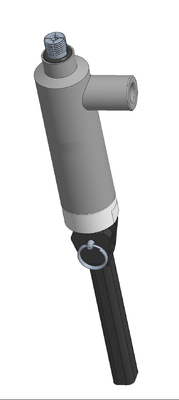

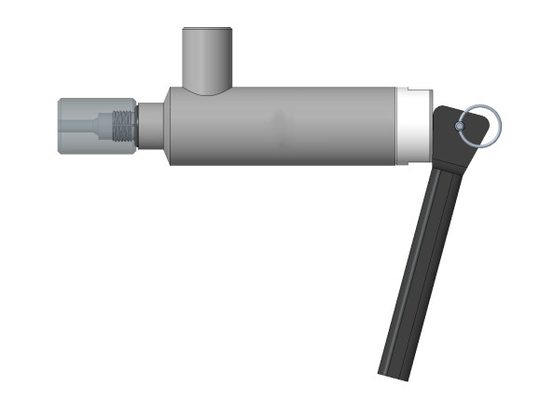

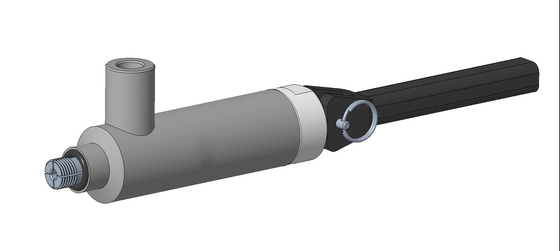

Τύπος λαβής Γρήγορος σύνδεσμος TF120
Σειρά TF120Γρήγορος σύνδεσμοςυιοθετεί εκκεντρική σφραγίδα χειρισμού, η οποία χρησιμοποιείται κυρίως για χειροκίνητες δοκιμές.Μπορεί να πραγματοποιήσει δοκιμές πίεσης και αεροστεγνότητας εσωτερικών συρρικνωμένων μερών, καθώς και λειτουργικές λειτουργίες όπως το γέμισμα, το κλείσιμο και το αδειασμό.
Εξκεντρισμός της λαβής, άμεση σύνδεση, απλή λειτουργία, ασφαλή και αξιόπιστη, βελτιώνουν σημαντικά την αποτελεσματικότητα της δοκιμής και την αξιοπιστία της σύνδεσης.
FΡοντ-έντ O-ringείναιΧρήσηdγια την επίτευξη της σφραγίδας της τελικής όψης,πουΑχσορισμένες απαιτήσειςνατην επίπεδη και τραχύτητα της τελικής επιφάνειας των μετρούμενων μερών.
TF120 Πλεονεκτήματα του γρήγορου συνδετήρα
1)Μειώνει την ζημιά των νήμων που προκαλείται από την συχνή εισαγωγή και αφαίρεση.
2)Αμέσως σφραγίδα σύνδεσης, υψηλή απόδοση σύνδεσης, κατάλληλη για υψηλής συχνότητας, μεγάλης ποσότητας επαναλαμβανόμενων δοκιμών εισαγωγής και αφαίρεσης.
3) ΕπενδύσειςΟ μοναδικός σχεδιασμός σχοινίς, χωρίς τη βοήθεια εργαλείων, πιέζοντας το λαβάνι μπορεί να συνειδητοποιήσει την άμεση σύνδεση σφράγισης του νήματος.
4)Ο μοναδικός εκκεντρικός σχεδιασμός συμπίεσης και σφράγισης χειριστή, ακόμη και αν υποβάλλεται σε υψηλή πλευρική δύναμη, μπορεί επίσης να κλειδώσει σταθερά τη σύνδεση για να εξασφαλίσει την αξιοπιστία της σύνδεσης.
5) ΕπενδύσειςΗ σχεδίαση της λαβής είναι εργονομική και η λειτουργία είναι πιο βολική.
6) ΤοΗ σφραγίδα είναι απλή στην αντικατάσταση και εύκολη στη συντήρηση.
TF120Τεχνικές παραμέτρους σειράς
| Εφαρμόσιμη διεπαφή |

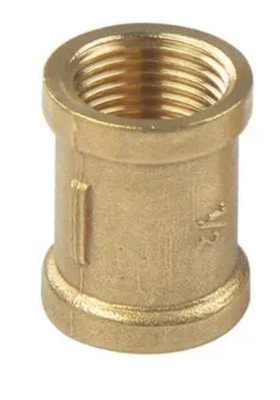

Εσωτερική κλωστή: συμπεριλαμβανομένης της μετρικής κλωστής, της κλωστής σωλήνων, της κροταφικής κλωστής σωλήνων και της κροταφικής κλωστής αμερικανικού προτύπου |
| Υλικό σώματος |
Ανθεκτικό στη διάβρωση ανοξείδωτο χάλυβα και κράμα αλουμινίου, άλλα υλικά μπορούν επίσης να επιλεγούν σύμφωνα με τις ανάγκες του πελάτη |
| Υλικό σφραγίδας |
Η κύρια σφραγίδα είναι κατασκευασμένη απόνιτρικό καουτσούκ(NBR) από προεπιλογή, και άλλα υλικά μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις του πελάτη |
| Εφαρμόσιμο μέσο |
Κανονικό υγρό ή μη διαβρωτικό αέριο |
| Τρόπος λειτουργίας |
Εξεκεντρωμένη σφραγίδα λαβής |
| Πίεση λειτουργίας |
0-350 bar |
|
Λειτουργία
θερμοκρασία
|
-15°C-+100°C |
| Ποσοστό διαρροής* |
10- 4Πω πω.3/s |
* Αυτό είναι το ελάχιστο ποσοστό διαρροήςτουΤοτυποποιημένα προϊόνταΜπορούμε να παρέχουμε συσκευές μεΑχαμηλότερο ποσοστό διαρροής κατά την απαίτηση. Αυτό εξαρτάται από τις λεπτομερείς προδιαγραφές που παρέχονται από τον πελάτη (μέθοδος δοκιμής,θερμοκρασία δοκιμής και πίεση δοκιμής) και την ποιότητα του δείγματος που παρέχεται από τον πελάτη (i.π.χ. επεξεργασία επιφάνειας της επιφάνειας σφράγισης, τραχύτητα και διαμετρικές ανοχές).
TF120 Διάμετρος σειράς(μονάδα: mm)
| Αριθμός σώματος |
Τρύπα υγρού Β1 |
D1 |
D2 |
Δ3 |
Α1 |
Α2 |
Α3 |
Α4 |
Α5 |
Α6 |
Α |
| 1 |
G1/8Επικεφαλής |
16 |
25 |
25 |
8 |
8 |
15 |
40 |
90 |
120 |
110 |
| 2 |
G1/4Επικεφαλής |
20 |
28 |
28 |
10 |
8 |
15 |
40 |
90 |
120 |
110 |
| 3 |
G3/8Επικεφαλής |
24 |
32 |
32 |
12 |
8 |
15 |
50 |
105 |
120 |
125 |
| 4 |
G1/2Επικεφαλής |
28 |
37 |
37 |
12 |
10 |
18 |
55 |
105 |
120 |
125 |
| 5 |
G3/4Επικεφαλής |
33 |
40 |
40 |
14 |
10 |
18 |
65 |
120 |
120 |
145 |
| 6 |
G1Επικεφαλής |
40 |
49 |
49 |
14 |
10 |
18 |
75 |
145 |
120 |
170 |
TF120Εφαρμογή σειράς
1.Βιομηχανία δοκιμών κινητήρων
2.Νέα βιομηχανία δοκιμών ενέργειας
3. Δοκιμές με όργανα
4Βιομηχανία ψύξης και κλιματισμού
5Αέριο, υγρό, γρήγορη γέμιση
6Γενική βιομηχανική ταχεία σφράγιση
