Λεπτομέρειες:
|
Μέγιστη ταχύτητα: | 3300 στροφές ανά λεπτό | Κατηγορία ισχύος: | 200 KW |
---|---|---|---|
Εκτιμημένη ροπή: | 1910 Nm | Διαστήματα σταθερής ισχύος: | 1000-2600 στροφές ανά λεπτό |
Περιοχή ταχύτητας σταθερής ροπής: | 0-1000 στροφές ανά λεπτό | Δυνατότητα υπερφόρτωσης: | 120% |
Ακριβότητα: | ± 0,2% FS | ||
Επισημαίνω: | Σύστημα εξέτασης επιδόσεων άξονα 200 kW,Σύστημα εξέτασης επιδόσεων άξονα υψηλής ακρίβειας |
Περιγραφή του προϊόντος

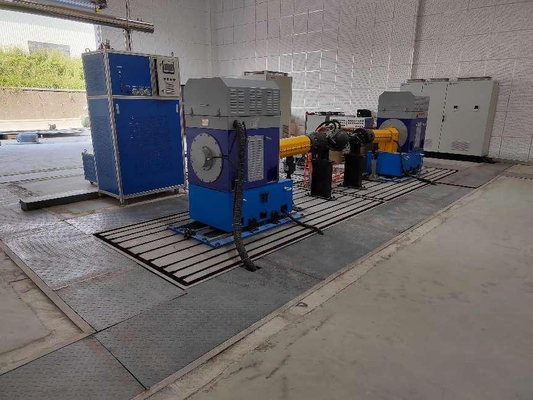

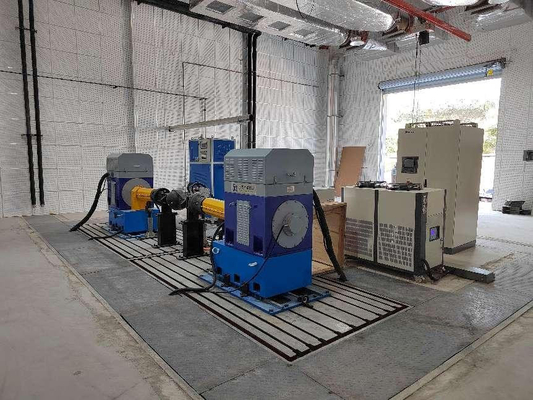

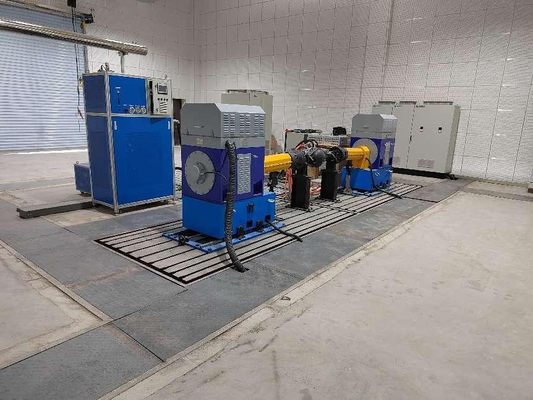

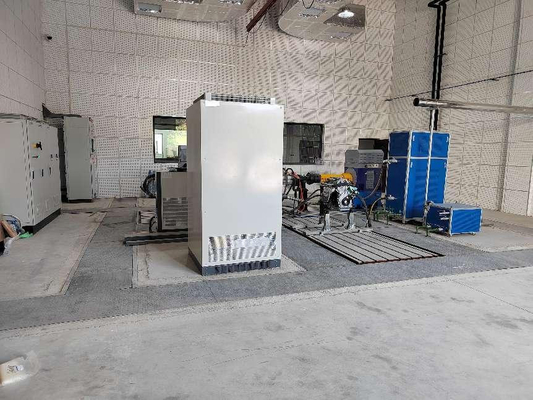

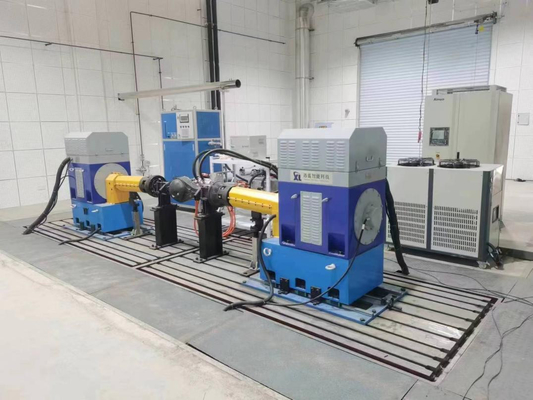

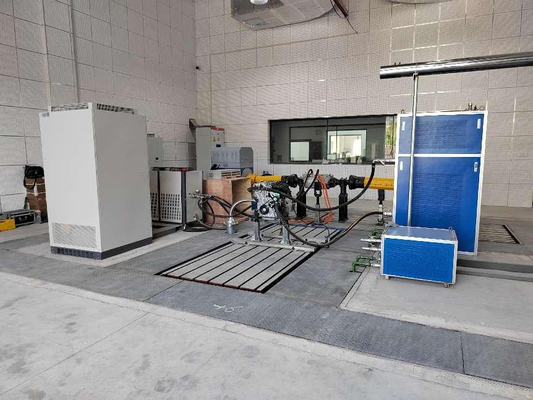

Ο δοκιμαστικός πάγκος μετάδοσης είναι κατασκευασμένος με αρχιτεκτονική συστήματος πολλαπλών κινήσεων για την κάλυψη των απαιτήσεων ελέγχου και μέτρησης συγχρονισμού κινήσεων και φορτίων.Το σύστημα προσομοιώνει τα χαρακτηριστικά της εισόδου και της εξόδου ισχύος για να ολοκληρώσει τη δοκιμή κίνησης και φορτίου του κιβωτίου μετάδοσηςΤαυτόχρονα, η αποδοτικότητα μεταφοράς του συστήματος μεταφοράς και του συστήματος μεταφοράς καταγράφεται και μετατρέπεται σε πραγματικό χρόνο.αξιολόγηση της αποτελεσματικότητας και της αξιοπιστίας των μεταδόσεων.
Διαμόρφωση εξοπλισμού
το δυναμομέτρο εναλλασσόμενης ισχύος της σειράς SSCD είναι το φορτίο για τη δοκιμή δυναμικής μηχανικής ισχύος.ένα σύνολο αισθητήρων μέτρησης ροπής και ταχύτηταςΤο σύστημα πρέπει να συνδυάζεται με το σύστημα μετατροπής συχνότητας σειράς DTC και μαζί με το σύστημα ελέγχου σειράς XLP1000.
Αρχή λειτουργίας
Η αρχή λειτουργίας του είναι να αντιστρέφει την ισχύ εναλλασσόμενου ρεύματος από το δυναμομέτρο ισχύος εναλλασσόμενου ρεύματος σε ισχύ συνεχούς ρεύματος μέσω του μετατροπέα DTC και στη συνέχεια να την αντιστρέφει σε ισχύ εναλλασσόμενου ρεύματος για σύνδεση στο δίκτυο·Το σύστημα μετατροπής συχνότητας DTC ρυθμίζει το ρεύμα του δυναμομέτρου ισχύος για να ελέγχει την ταχύτητα και τη ροπή του κινητήρα Για παράδειγμα, όταν χρησιμοποιείται μαζί με το σύστημα μέτρησης και ελέγχου σειράς XLE1000 που παράγεται από την εταιρεία μας,μπορεί όχι μόνο να μετρήσει με ακρίβεια και να ελέγξει την ταχύτητα και τη ροπή των διαφόρων περιστρεφόμενων μηχανών ισχύος, αλλά μπορεί επίσης να ελέγχει τη θερμοκρασία, την πίεση, τη ροή, το ρεύμα, την τάση κλπ. Οι παραμέτροι μετρούνται και ελέγχονται.
ΚΑΠD200-1000/3300Τεχνικές παραμέτρους ηλεκτρικού δυναμομέτρου
Άρθρο | ΗλεκτρικόΔυναμομετρικές παραμέτρους |
Σχήμα | ΚΑΠD200-1000/3300 |
Ετικέτα | Σίλονγκ |
Δυναμικότητα ονομαστικής ισχύος (kW) | 200 |
Δυναμική ροπής (Nm) | 1910 |
Περιφέρεια ταχύτητας σταθερής ροπής (rpm) | 0-1000 |
Συνεχή ΔύναμηΤαχύτηταΠεδίο (rpm) | 1000-2600 |
Μέγιστη ταχύτητα λειτουργίας (rpm) | 3300 |
Δυνατότητα υπερβολικής ταχύτητας | 120% |
Ονομαστική τάση (V) | ΑΣ 380 |
Κατηγοριοποιημένο ρεύμα (A) | 363 |
Μέθοδος διασποράς θερμότητας | Με ψύξη με αέρα |
Ακριβότητα μέτρησης ροπής (% FS) |
±0,2% FS |
Κωδικοποιητής | Σαγκάη Τζίνγκφεν |
Πρότυπο κωδικοποιητή | HTL 512 |
Μπορεί να προσαρμοστεί |
Τεχνικές παραμέτρους
Χαρακτηριστικά του προϊόντος
1Βασική τεχνολογία:
Μοναδική και ακριβής στρατηγική ελέγχου ηλεκτρικού δυναμόμετρου, και η πρώτη που πρότεινε και επαλήθευσε τον βασικό αλγόριθμο ελέγχου ηλεκτρικού δυναμόμετρου στην Κίνα,που βελτιώνει σημαντικά τη δυναμική απόκριση του συστήματος και την ακρίβεια ελέγχου.
2Πλατφόρμα:
Η μοναδική θεωρία ελέγχου προώθησης τροφοδοσίας του ηλεκτρικού δυναμόμετρου, το σύστημα ελέγχου έχει ενσωματωμένο "αλγόριθμο δυναμικής ανάλυσης της εξίσωσης κίνησης".έχει αναπτυχθεί το "σύστημα προσομοίωσης ηλεκτρικής αδράνειας" ηλεκτρικού δυναμομέτρου; the only one in China who has mastered the "electric inertia load simulation system" Technology" and "electric dynamometer follow-up technology" can guarantee to replace the traditional mechanical inertia, και ταυτόχρονα, μπορεί να εξασφαλίσει την ομαλή μετάβαση των συνθηκών εργασίας, να αποτρέψει ακραίες συνθήκες, όπως υπερφόρτωση και πρόσκρουση του συστήματος μετάδοσης,και προστατεύει την ασφάλεια του δοκιμαζόμενου προϊόντος και του συστήματος.
3Αυτονομικό και ελεγχόμενο:
Να αναλάβει την πρωτοβουλία για την εισαγωγή του "κεντρικού συστήματος ελέγχου ασφάλειας" στο σύστημα μέτρησης και ελέγχου:
Ενσωματώστε λειτουργίες χρονολόγησης και δυναμικής ενεργοποίησης, δυναμική παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας κρίσιμων μερών του συστήματος,να παρέχει πολυεπίπεδη στρατηγικές προστασίας, όπως προειδοποίηση αποτυχίας, συναγερμός κατώτατου ορίου, σύνδεση συστήματος, έκτακτη διακοπή λειτουργίας κλπ., για να εξασφαλιστεί η ασφάλεια του συστήματος και του προϊόντος.
ΚΑΠD200το ηλεκτρικό δυναμόμετρο έχει τα ακόλουθα σημαντικά πλεονεκτήματα:
Η βασική αρχή του υδραυλικού δυναμόμετρου είναι η μετατροπή της μηχανικής ενέργειας που παράγεται από τον κινητήρα σε θερμική ενέργεια και η απομάκρυνση της θερμότητας μετά την ψύξη με νερό.Η ενέργεια που εκπέμπεται από τον κύριο κινητήρα δεν μπορεί να ανακτηθεί, και η ενέργεια καταναλώνεται επίσης κατά τη διαδικασία μετατροπής.το ηλεκτρικό δυναμόμετρο μπορεί να μετατρέψει τη μηχανική ενέργεια που παράγεται από τον κινητήρα σε ηλεκτρική ενέργεια και να την τροφοδοτήσει πίσω στο εσωτερικό δίκτυο για χρήση από άλλο εξοπλισμό.
Τα χαρακτηριστικά φόρτωσης των ηλεκτρικών δυναμομετρητών είναι τα χαρακτηριστικά σταθερής ροπής από μηδενική ταχύτητα έως ονομαστική ταχύτητα και τα χαρακτηριστικά σταθερής ισχύος από ονομαστική ταχύτητα έως μέγιστη ταχύτητα,που πληρούν πλήρως τα χαρακτηριστικά φορτίου των μηχανολογικών μηχανώνΓενικά, το υδραυλικό δυναμόμετρο μπορεί να φορτωθεί μόνο σε μία κατεύθυνση, ενώ ένα δυναμόμετρο κυματισμού μπορεί να φορτωθεί σε δύο κατευθύνσεις, δεν μπορεί να χρησιμοποιηθεί ως κινητήρας κύριας κίνησης,Ενώ το ηλεκτρικό δυναμόμετρο μπορεί εύκολα να συνειδητοποιήσει αμφίδρομο φόρτωση και μπορεί να χρησιμοποιηθεί ως μια ισχύς πίσω-drag πρωταρχικό κινητήρα.
Λόγω της χρήσης εξαρτημάτων που συμμορφώνονται πλήρως με τα εθνικά πρότυπα, οι χρήστες δεν χρειάζεται να βασίζονται στον κατασκευαστή για τη συντήρηση και μπορούν να πραγματοποιούν πλήρως την καθημερινή συντήρηση από μόνοι τους,ακόμη και όταν είναι απαραίτητο να αντικατασταθεί ο ξενιστής και οι αισθητήρεςΤο ηλεκτρικό δυναμόμετρο είναι το ιδανικότερο προϊόν αντικατάστασης για τον τεχνολογικό μετασχηματισμό των επιχειρηματικών εξοπλισμού δοκιμών λόγω της απλής δομής του και της απαλλαγής από συντήρηση.Εκτός από την εξαιρετική απόδοση ελέγχου ταχύτητας, έχει επίσης σημαντικό αποτέλεσμα εξοικονόμησης ενέργειας.
Το ηλεκτρικό δυναμόμετρο αποτελεί τον πυρήνα δοκιμής ολόκληρου του συστήματος του πάγκου δοκιμών.Υιοθετεί το σύστημα μετατροπέα μεταβλητής συχνότητας ως τον κινητήρα του ηλεκτρικού δυναμομέτρου και υιοθετεί το σύστημα δοκιμής και ελέγχου νέας γενιάς Seelong's ως τον πυρήνα ελέγχου του συστήματος δοκιμαστικού πάγκουΤο σύστημα δοκιμής λογισμικού Seelong έχει αναπτυχθεί με βάση την πλατφόρμα C# και μπορεί να πραγματοποιήσει υψηλό δυναμικό έλεγχο του συστήματος.Το σύστημα δοκιμής και ελέγχου Seelong μπορεί να ολοκληρώσει αυτόματα τον σχετικό κύκλο δοκιμής ρύθμισης και τον καθορισμένο από τον χρήστη κύκλο δυναμικής δοκιμήςΤαυτόχρονα, το σύστημα δοκιμών και ελέγχου Seelong μπορεί να ενσωματώσει εξωτερικούς βοηθητικούς εξοπλισμούς, να εκτελέσει κεντρική επικοινωνία και έλεγχο.
Το σύστημα δοκιμών του Seelong υιοθετεί μονωτικό σχεδιασμό, σύμφωνα με διαφορετικές απαιτήσεις δοκιμών και προϋπολογισμούς,Οι επαγγελματίες μηχανικοί μας θα προσαρμόσουν διαφορετικά συστήματα εξέτασης δυναμομέτρου για τους πελάτες..
Ας γίνουμε εταίροι, θα παρέχουμε δωρεάν δωρεάν αναβάθμιση λογισμικού για το σύστημα δοκιμών μας (εκτός από την ανάπτυξη νέων εφαρμογών).
Προφίλ εταιρείας
Η Seelong Intelligent Technology (Luoyang) Co., Ltd. είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στη μέτρηση, τον έλεγχο, το σχεδιασμό, την κατασκευή και την εκμετάλλευση εξοπλισμού.κατασκευή και πώληση συστημάτων μηχανικής ισχύος σε διάφορους τομείς όπως η αεροδιαστημικήΗ εταιρεία βρίσκεται στην όμορφη πόλη των ανθών - Λουγιάνγκ, η πρωτεύουσα των θεών.
Η Seelong ειδικεύεται στην έρευνα και ανάπτυξη, την παραγωγή και την εξυπηρέτηση εξοπλισμού δοκιμών για κινητήρες νέας ενέργειας, υβριδικά συστήματα ισχύος, κινητήρες, κιβώτια μεταφοράς και πολλά άλλα.Τα κύρια προϊόντα περιλαμβάνουν ηλεκτρικά δυναμόμετραΗ Seelong διαθέτει ένα πλήρες σύστημα πωλήσεων και εξυπηρέτησης.συμμόρφωση με την επιχειρηματική φιλοσοφία της επιβίωσης της ποιότητας και της ανάπτυξης υπηρεσιών, παρέχοντας στους χρήστες διάφορα είδη λύσεων μέτρησης και ελέγχου της ηλεκτροπαραγωγής σε διάφορους τομείς.
Η προηγμένη φιλοσοφία σχεδιασμού της Seelong και η πλούσια εμπειρία της βιομηχανίας δίνουν στην εταιρεία ένα τεχνολογικό πλεονέκτημα έναντι των ανταγωνιστών της ίδιας βιομηχανίας.και τα προϊόντα της εταιρείας μπορούν να ανταποκριθούν καλύτερα στην πραγματική ζήτηση της αγοράςΗ Σίλονγκ είναι γενναία στην καινοτομία.έχει καθιερώσει μακροπρόθεσμες και βαθιά συνεργατικές σχέσεις με πολλά εγχώρια ερευνητικά ιδρύματα, όπως το Πανεπιστήμιο Tsinghua και το Πανεπιστήμιο Shandong.Έχει περάσει από την πιστοποίηση CE, την πιστοποίηση συστήματος ποιότητας ISO9001, την πιστοποίηση επιχείρησης επιπέδου AAA, έχει αποκτήσει περισσότερα από δέκα διπλώματα ευρεσιτεχνίας εφευρέσεων και δύο δικαιώματα πνευματικής ιδιοκτησίας λογισμικού.Έχει παρέχει επαγγελματικό εξοπλισμό και υπηρεσίες σε περισσότερους από εκατό χρήστες τόσο σε εγχώριο όσο και σε διεθνές επίπεδο, Η επιχείρηση έχει κερδίσει την εμπιστοσύνη των εγχώριων και ξένων πελατών με τα οικονομικά αποτελεσματικά προϊόντα και τις υψηλής ποιότητας υπηρεσίες της και έχει καθιερώσει μια μακροπρόθεσμη στρατηγική συνεργασία.
Η εταιρεία πάντα ακολουθεί την επιχειρηματική φιλοσοφία της "αποδοχής της τεχνολογικής καινοτομίας ως αποστολή της και της ποιότητας της υπηρεσίας ως στόχο της",που υπερβαίνει συνεχώς το προηγμένο επίπεδο στον ίδιο κλάδο, ενσωματώνοντας τον κόσμο, μετρώντας και ελέγχοντας το μέλλον, και δημιουργώντας προϊόντα υψηλής ποιότητας.αξιοπιστία, και προστιθέμενη αξία.
Όλοι οι υπάλληλοι της Seelong Intelligent Technology (Luoyang) Co., Ltd. καλωσορίζουν θερμά την ειλικρινή συνεργασία από εγχώριους και ξένους πελάτες και εργάζονται μαζί για το μέλλον και την κοινή ανάπτυξη.
Πιστοποιητικά εταιρειών
Συσκευή και αποστολή
Γενικές ερωτήσεις
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη συνεργασία μας;
Α: Υποστηρίζουμε την παραγγελία μικρού μεγέθους 1pcs για προϊόντα αποθέματος.
Ε:Πώς μπορώ να μάθω περισσότερα για τα προϊόντα;
Α: Παρακαλούμε αφήστε το email σας και θα σας στείλουμε το ηλεκτρονικό βιβλίο δείγματος.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Απ: Συνήθως 40% T/T προκαταβολή, πλήρης πληρωμή πριν από την αποστολή.
Ε: Ποιο είναι το χρόνο προετοιμασίας για τις παραγγελίες μου;
Α: Ο κύκλος παραγωγής των δυναμομέτρων είναι 6-8 εβδομάδες, ο κύκλος παραγωγής των αισθητήρων είναι 2-3 εβδομάδες, άλλα προϊόντα παρακαλούμε επικοινωνήστε μαζί μας.
Ε: Πώς μπορούμε να έχουμε τη συνολική λύση του πάγκου δοκιμών;
Α: Αφήστε μας το email σας, το τεχνικό προσωπικό μας θα επικοινωνήσει μαζί σας για το λεπτομερές σχέδιο.
Ε: Μπορώ να έρθω να επισκεφτώ το εργοστάσιό σας;
Α: Φυσικά, είστε πάντα θερμά ευπρόσδεκτοι να μας επισκεφθείτε.
