SSCH120-3000/15000 Δυναμομετρητής δοκιμής εναλλασσόμενου ρεύματος για τη δοκιμή κινητήρα οχήματος νέας ενέργειας εγκατεστημένου σε δοχείο |
Λεπτομέρειες:
|
Διαστήματα ταχύτητας σταθερής ισχύος (rpm): | 4200-15000 στροφές ανά λεπτό | Σχήμα: | Επενδύσεις σε επενδύσεις |
---|---|---|---|
Η υγρασία: | ≤ 80% | Περιοχή ταχύτητας σταθερής ροπής: | 0-4200 στροφές ανά λεπτό |
Μέθοδος ψύξης: | Με ψύξη με αέρα | Υψόμετρο: | < 1000m |
Ακριβότητα μέτρησης: | ±0,2%FS | Κατηγορία ισχύος: | 45KW |
Εκτιμημένη ροπή: | 95Nm | Μέγιστη ταχύτητα λειτουργίας (rpm): | 17000 στροφές ανά λεπτό |
Εκτιμημένη τάση (β): | ΑΣ 380 | Ονομαστικό ρεύμα (Α): | 87 Α |
ΕΝΚΟΔΗΣΗ: | Σαγκάη Τζίνγκφεν | Πρότυπο κωδικοποιητή: | HTL 512 |
Ικανότητα υπερφόρτωσης: | 110% | ||
Επισημαίνω: | Σύστημα εξέτασης επιδόσεων κινητήρα οχήματος,Σύστημα εξέτασης επιδόσεων κινητήρα 45kW |
Περιγραφή της σύνθεσης του πάγκου δοκιμής του δυναμομέτρου

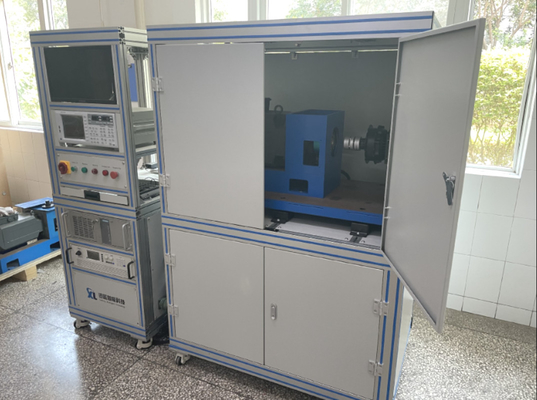

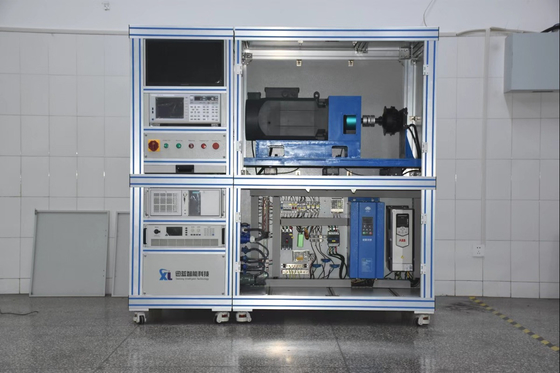

Ο συνολικός πάγκος δοκιμής απεικονίζεται στο παραπάνω σχήμα, ο οποίος περιλαμβάνει κυρίως ένα ηλεκτρικό δυναμόμετρο, ένα στήριγμα τοποθέτησης για τον υπό δοκιμή κινητήρα, έναν άξονα σύνδεσης, ένα προστατευτικό κάλυμμα κλπ.

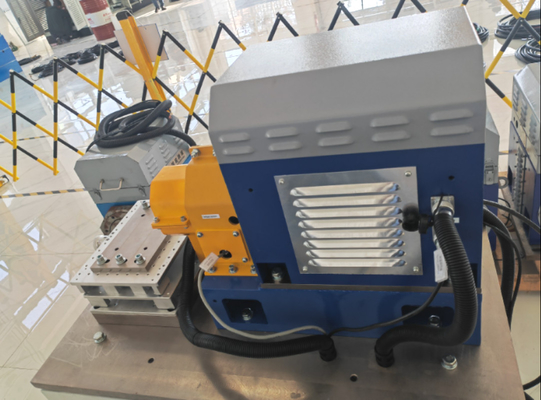

Το ηλεκτρικό δυναμόμετρο περιέχει συσκευή ψύξης αέρα (παιοχέα), περιστρεφόμενο κωδικοποιητή και σύστημα παρακολούθησης της θερμοκρασίας του άξονα.το σήμα ταχύτητας αποστέλλεται στο κιβώτιο μεταβλητής συχνότητας μέσω της λεωφορείας, και το σήμα ροπής αποστέλλεται στο σύστημα ελέγχου χρησιμοποιώντας το αρχικό προστατευμένο καλώδιο για να σχηματίσει έλεγχο κλειστού βρόχου.και ρυθμίζεται και ελέγχεται στην μονάδα υπολογιστή.
Εφαρμογή
Οι δοκιμαστικές βάσεις Seelong E-Motor χρησιμοποιούνται για την ανάλυση και τον προσδιορισμό των ηλεκτρικών, μηχανικών, θερμικών και ακουστικών ιδιοτήτων.δοκιμές αξιοπιστίας και αντοχής και μετρήσεις επιδόσεων ψυχρής εκκίνησης μπορούν να εφαρμοστούν υπό ρεαλιστικές συνθήκεςΤο ολοκληρωμένο σύστημα αυτοματισμού Seelong TCM επιτρέπει πλήρως αυτόματες δοκιμές, επομένως χρονικές και οικονομικές δοκιμές για όλες τις σχετικές διαδικασίες δοκιμής.
Όλα τα δεδομένα μέτρησης αποθηκεύονται με ενιαία χρονοσήμανση και μπορούν να υποβληθούν σε περαιτέρω επεξεργασία με το εργαλείο μεταεπεξεργασίας δεδομένων,Η προαιρετική ενσωμάτωση της τεχνολογίας "Virtual Proving Ground" που βασίζεται στο SeeLong SLM προσφέρει επίσης ένα εικονικό περιβάλλον ανάπτυξης και δοκιμής για την εφαρμογή της ενσωμάτωσης, εργασίες βελτιστοποίησης και επικύρωσης ακόμη και στο τεστ.
Τεχνικές παραμέτρους
Επενδύσεις- 4200/17000 Ηλεκτρικό δυναμομέτρο Τεχνικές παραμέτρους
Άρθρο | Παραμέτρους ηλεκτρικού δυναμομέτρου |
Σχήμα | Επενδύσεις σε επενδύσεις |
Ετικέτα | Σίλονγκ |
Δυναμικότητα ονομαστικής ισχύος (kW) | 45 |
Δυναμική ροπής (Nm) | 95 |
Περιφέρεια ταχύτητας σταθερής ροπής (rpm) | 0-4200 |
Συνεχή ΔύναμηΤαχύτηταΠεδίο (rpm) | 4200-15000 |
Μέγιστη ταχύτητα λειτουργίας (rpm) | 17000 |
Ονομαστική τάση (V) | ΑΣ 380 |
Κατηγοριοποιημένο ρεύμα (A) | 87 |
Μέθοδος διασποράς θερμότητας | Ψύξη αέρα |
Ακριβότητα μέτρησης ροπής(% FS) |
±00,2% FS |
Κωδικοποιητής | Σαγκάη Τζίνγκφεν |
Πρότυπο κωδικοποιητή | HTL 512 |
Μπορεί να προσαρμοστεί |
Επενδύσειςτο ηλεκτρικό δυναμόμετρο έχει τα ακόλουθα σημαντικά πλεονεκτήματα:
Η βασική αρχή του υδραυλικού δυναμόμετρου είναι η μετατροπή της μηχανικής ενέργειας που παράγεται από τον κινητήρα σε θερμική ενέργεια και η απομάκρυνση της θερμότητας μετά την ψύξη με νερό.Η ενέργεια που εκπέμπεται από τον κύριο κινητήρα δεν μπορεί να ανακτηθεί, και η ενέργεια καταναλώνεται επίσης κατά τη διαδικασία μετατροπής.το ηλεκτρικό δυναμόμετρο μπορεί να μετατρέψει τη μηχανική ενέργεια που παράγεται από τον κινητήρα σε ηλεκτρική ενέργεια και να την τροφοδοτήσει πίσω στο εσωτερικό δίκτυο για χρήση από άλλο εξοπλισμό.
Τα χαρακτηριστικά φόρτωσης των ηλεκτρικών δυναμομετρητών είναι τα χαρακτηριστικά σταθερής ροπής από μηδενική ταχύτητα έως ονομαστική ταχύτητα και τα χαρακτηριστικά σταθερής ισχύος από ονομαστική ταχύτητα έως μέγιστη ταχύτητα,που πληρούν πλήρως τα χαρακτηριστικά φορτίου των μηχανολογικών μηχανώνΓενικά, το υδραυλικό δυναμόμετρο μπορεί να φορτωθεί μόνο σε μία κατεύθυνση, ενώ ένα δυναμόμετρο κυματισμού μπορεί να φορτωθεί σε δύο κατευθύνσεις, δεν μπορεί να χρησιμοποιηθεί ως κινητήρας κύριας κίνησης,Ενώ το ηλεκτρικό δυναμόμετρο μπορεί εύκολα να συνειδητοποιήσει αμφίδρομο φόρτωση και μπορεί να χρησιμοποιηθεί ως μια ισχύς πίσω-drag πρωταρχικό κινητήρα.
Λόγω της χρήσης εξαρτημάτων που συμμορφώνονται πλήρως με τα εθνικά πρότυπα, οι χρήστες δεν χρειάζεται να βασίζονται στον κατασκευαστή για τη συντήρηση και μπορούν να πραγματοποιούν πλήρως την καθημερινή συντήρηση από μόνοι τους,ακόμη και όταν είναι απαραίτητο να αντικατασταθεί ο ξενιστής και οι αισθητήρεςΤο ηλεκτρικό δυναμόμετρο είναι το ιδανικότερο προϊόν αντικατάστασης για τον τεχνολογικό μετασχηματισμό των επιχειρηματικών εξοπλισμού δοκιμών λόγω της απλής δομής του και της απαλλαγής από συντήρηση.Εκτός από την εξαιρετική απόδοση ελέγχου ταχύτητας, έχει επίσης σημαντικό αποτέλεσμα εξοικονόμησης ενέργειας.
Το ηλεκτρικό δυναμόμετρο αποτελεί τον πυρήνα δοκιμής ολόκληρου του συστήματος του πάγκου δοκιμών.Υιοθετεί το σύστημα μετατροπέα μεταβλητής συχνότητας ως τον κινητήρα του ηλεκτρικού δυναμομέτρου και υιοθετεί το σύστημα δοκιμής και ελέγχου νέας γενιάς Seelong's ως τον πυρήνα ελέγχου του συστήματος δοκιμαστικού πάγκουΤο σύστημα δοκιμής λογισμικού Seelong έχει αναπτυχθεί με βάση την πλατφόρμα C# και μπορεί να πραγματοποιήσει υψηλό δυναμικό έλεγχο του συστήματος.Το σύστημα δοκιμής και ελέγχου Seelong μπορεί να ολοκληρώσει αυτόματα τον σχετικό κύκλο δοκιμής ρύθμισης και τον καθορισμένο από τον χρήστη κύκλο δυναμικής δοκιμήςΤαυτόχρονα, το σύστημα δοκιμών και ελέγχου Seelong μπορεί να ενσωματώσει εξωτερικούς βοηθητικούς εξοπλισμούς, να εκτελέσει κεντρική επικοινωνία και έλεγχο.
Το σύστημα δοκιμών του Seelong υιοθετεί μονωτικό σχεδιασμό, σύμφωνα με διαφορετικές απαιτήσεις δοκιμών και προϋπολογισμούς,Οι επαγγελματίες μηχανικοί μας θα προσαρμόσουν διαφορετικά συστήματα εξέτασης δυναμομέτρου για τους πελάτες..
Ας γίνουμε εταίροι, θα παρέχουμε δωρεάν δωρεάν αναβάθμιση λογισμικού για το σύστημα δοκιμών μας (εκτός από την ανάπτυξη νέων εφαρμογών).
Τυπική εφαρμογή
1) Έρευνα σχετικά με τις δοκιμές και τον έλεγχο της κινητικής απόδοσης
2) Εκτίμηση της απόδοσης του κινητήρα
3) Αξιολόγηση των επιδόσεων τροφοδοσίας του συστήματος κινητήρα
4) Αξιολόγηση της αντοχής του κινητήρα κλπ.
Προφίλ εταιρείας
Η Seelong Intelligent Technology (Luoyang) Co., Ltd. είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στη μέτρηση, τον έλεγχο, το σχεδιασμό, την κατασκευή και την εκμετάλλευση εξοπλισμού.κατασκευή και πώληση συστημάτων μηχανικής ισχύος σε διάφορους τομείς όπως η αεροδιαστημικήΗ εταιρεία βρίσκεται στην όμορφη πόλη των ανθών - Λουγιάνγκ, η πρωτεύουσα των θεών.
Τα κύρια προϊόντα είναι το ηλεκτρικό δυναμόμετρο, ο αισθητήρας ροπής, το σύστημα μέτρησης και ελέγχου και το σύστημα εγγύησης κατάστασης και άλλα προϊόντα.Ακολουθώντας την επιχειρηματική φιλοσοφία της ποιότητας για επιβίωση και της υπηρεσίας για ανάπτυξη, για να παρέχει στους χρήστες λύσεις μέτρησης και ελέγχου της τεχνολογίας ενέργειας σε διάφορους τομείς.
Η προηγμένη φιλοσοφία σχεδιασμού της Seelong και η πλούσια εμπειρία της βιομηχανίας δίνουν στην εταιρεία ένα τεχνολογικό πλεονέκτημα έναντι των ανταγωνιστών της ίδιας βιομηχανίας.και τα προϊόντα της εταιρείας μπορούν να ανταποκριθούν καλύτερα στην πραγματική ζήτηση της αγοράςΗ Σίλονγκ είναι γενναία στην καινοτομία.έχει καθιερώσει μακροπρόθεσμες και βαθιά συνεργατικές σχέσεις με πολλά εγχώρια ερευνητικά ιδρύματα, όπως το Πανεπιστήμιο Tsinghua και το Πανεπιστήμιο Shandong.Έχει περάσει από την πιστοποίηση CE, την πιστοποίηση συστήματος ποιότητας ISO9001, την πιστοποίηση επιχείρησης επιπέδου AAA, έχει αποκτήσει περισσότερα από δέκα διπλώματα ευρεσιτεχνίας εφευρέσεων και δύο δικαιώματα πνευματικής ιδιοκτησίας λογισμικού.Έχει παρέχει επαγγελματικό εξοπλισμό και υπηρεσίες σε περισσότερους από εκατό χρήστες τόσο σε εγχώριο όσο και σε διεθνές επίπεδο, Η επιχείρηση έχει κερδίσει την εμπιστοσύνη των εγχώριων και ξένων πελατών με τα οικονομικά αποτελεσματικά προϊόντα και τις υψηλής ποιότητας υπηρεσίες της και έχει καθιερώσει μια μακροπρόθεσμη στρατηγική συνεργασία.
Η εταιρεία πάντα ακολουθεί την επιχειρηματική φιλοσοφία της "αποδοχής της τεχνολογικής καινοτομίας ως αποστολή της και της ποιότητας της υπηρεσίας ως στόχο της",που υπερβαίνει συνεχώς το προηγμένο επίπεδο στον ίδιο κλάδο, ενσωματώνοντας τον κόσμο, μετρώντας και ελέγχοντας το μέλλον, και δημιουργώντας προϊόντα υψηλής ποιότητας.αξιοπιστία, και προστιθέμενη αξία.
Όλοι οι υπάλληλοι της Seelong Intelligent Technology (Luoyang) Co., Ltd. καλωσορίζουν θερμά την ειλικρινή συνεργασία από εγχώριους και ξένους πελάτες και εργάζονται μαζί για το μέλλον και την κοινή ανάπτυξη.
